Le radiateur chauffant Whale® a été conçu pour être installé soit à l'intérieur du véhicule, numéro des pièces :
SH2201 ou SC2201 et SH2202 ou SC2202 (voir fig. 2) ou sous le sol, numéro des pièces : SH2211 ou SC2211 (voir
fig. 3).

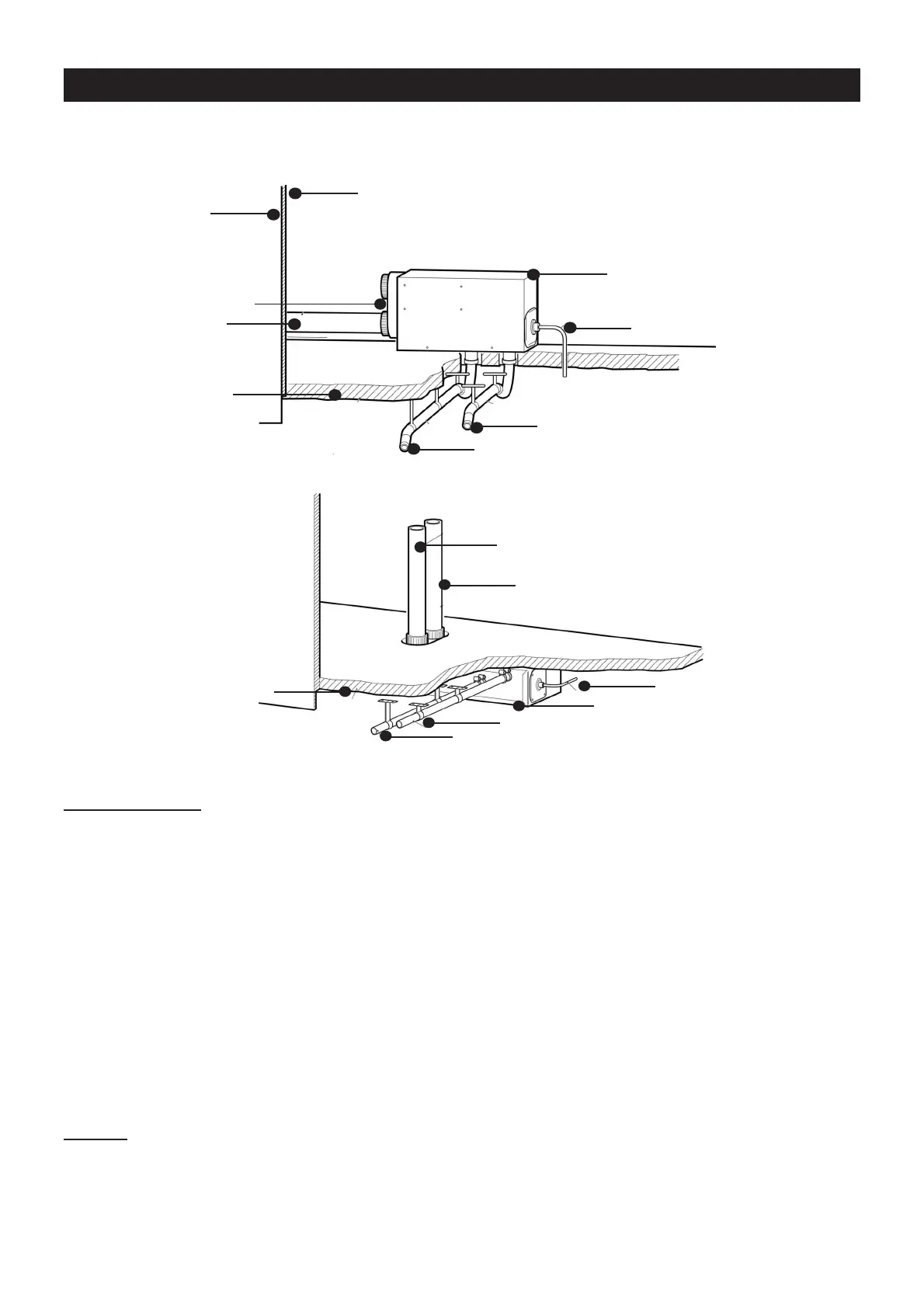

Fig. 2 Installation Interne - SH2201, SC2201, SH2202 ou SC2202
Fig. 3 Installation Externe - SH2211 or SC2211
Pour l'installateur :
L'installation et l'entretien de cet appareil doivent uniquement être réalisés par des personnes compétentes agréées
auprès du registre de la sécurité du gaz (GB) ou l'organisme national correspondant conformément aux
réglementations correspondantes et aux exigences relatives à la sécurité.
Avant l'installation, vous devez vous assurer que l'appareil a été fourni en bon état ; ne pas installer en cas
d'endommagement.
Une personne compétente doit installer l'appareil conformément aux instructions d'installation de l'appareil. Cet
appareil est destiné à être utilisé avec le LPG (voir plaque signalétique de l'appareil) et le réseau électrique.
S'assurer que le produit convient à l'application prévue. En particulier, l'installateur doit vérifier la compatibilité des
informations figurant sur la plaque signalétique avec les exigences relatives à l'approvisionnement en LPG du
véhicule.
Suivre les instructions d'installation et s'assurer que tout le personnel a lu les points énumérés ci-après. S'assurer
également que ces instructions de service sont transmises à l'utilisateur final.
À noter :
l'appareil doit être installé conformément aux réglementations en vigueur dans le pays où est installé
l'appareil. Pour cet appareil en Europe, la norme est BS EN 1949:2011 « Spécification pour l'installation des
systèmes LPG à des fins d'habitation dans les véhicules de loisirs et dans d'autres véhicules routiers ».
La ventilation doit respecter les exigences nationales et/ou locales correspondantes.
61
6. INSTRUCTIONS D'INSTALLATION
Paroi extérieure
Conduit de sortie d'air
chaud
Plancher du véhicule
Paroi intérieure
Conduit de fumées
Entrée d'air de combustion
Tuyau à gaz
Radiateur chauffant
Radiateur chauffant
Tuyau à gaz
Entrée d'air de combustion
Conduit de fumées
Entrée d'air froid
Sortie d'air chaud
Plancher du véhicule
Bouton Réinitialiser (rouge)
