Whale SH2201 - Page 46

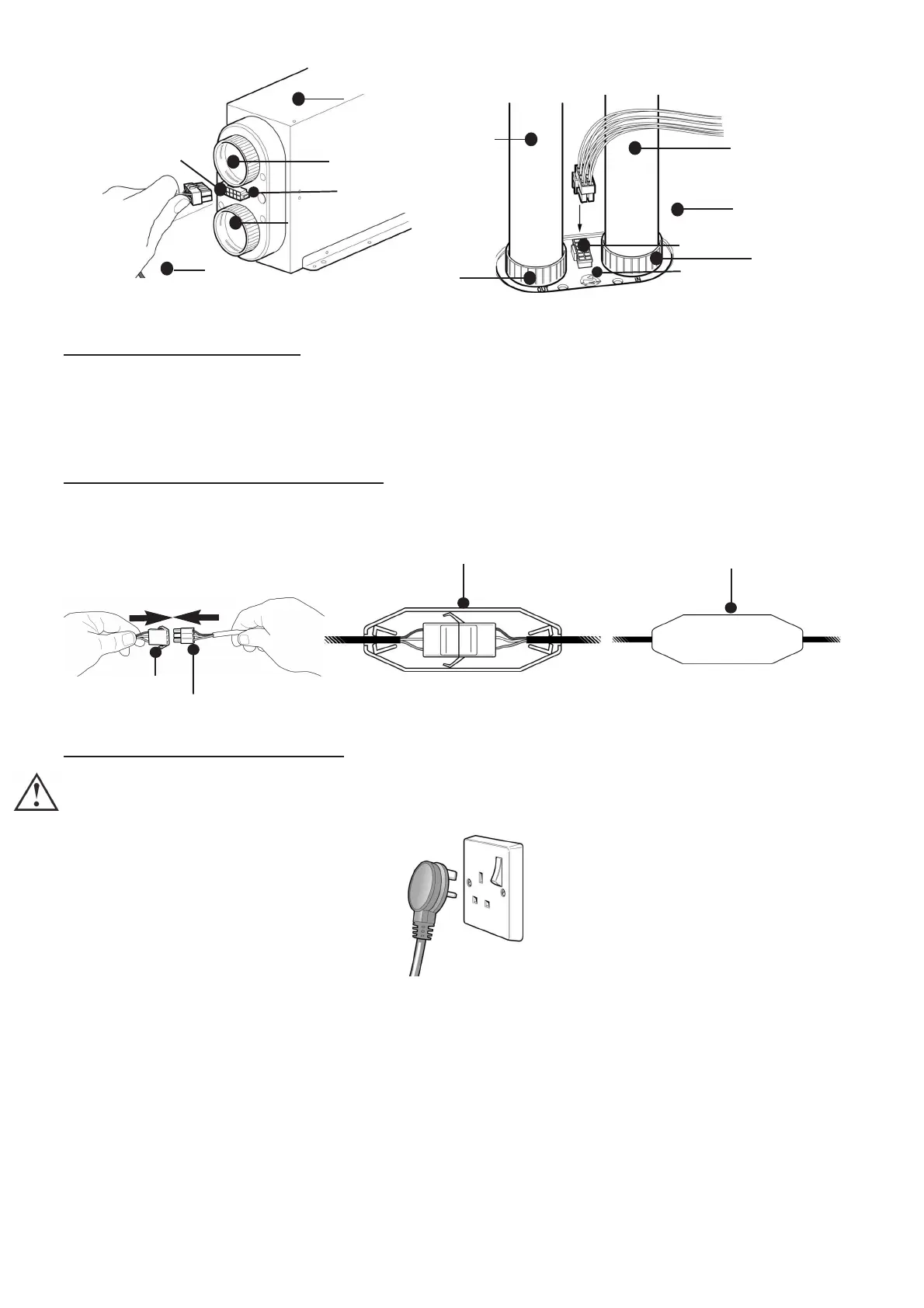

Abb. 31 Interne Montage - 12V-Gleichstromanschluss Abb. 32 Unterbodenmontage - 12V-Gleichstromanschluss
Schritt 13 230V-Stromanschluss
Das Gerät muss im Einklang mit den Montageanweisungen montiert und den einschlägigen Bestimmungen des
Landes entsprechen, in dem das Gerät installiert wird. Die elektrische Installation muss von einem entsprechend
qualifizierten Elektriker ausgeführt werden. Die Stromversorgung muss an eine Stichleitung mit 13-Ampere-
Sicherung und allpoliger Abschaltung angeschlossen sein, und das Gerät muss geerdet werden.
Montage der Fahrzeugherstellerausführung
Das Netzstromkabel wird mit einem Stecker der JST LP-Reihe geliefert (Klemmenpole: JST slm-61T-2.0) und muss
in einem Gehäuse mit Zugentlastung montiert sein, um eine unbeabsichtigte Trennung und den Zugang zum Stecker
zu verhindern.
Montage der Einzelhandelsausführung
Das Whale®-Raumluftheizgerät wird mit einem 3-poligen Stecker ausgeliefert. Die Anschlussbuchse muss vertikal
und vor Nässe geschützt montiert sein. Falls die Installation einer Stromanschlussbuchse erforderlich ist, muss dies
von einer qualifizierten Person ausgeführt werden. Der Stecker ist mit einer 10-Amp-Sicherung gesichert.
Abb. 34 Netzstromanschluss
Bitte beachten: Ist das Anschlusskabel beschädigt, muss es vom Wohnwagen/Reisemobil/Kabel-Hersteller oder
einem von Whale® zugelassenen Service-Center oder Techniker ausgetauscht werden.
Warnung: Das Gerät darf nicht über eine externe Schaltvorrichtung wie einen Timer oder einen regelmäßig
geschalteten Stromkreis versorgt werden. Dies dient zur Vermeidung einer unbeabsichtigten Zurücksetzung der
Thermosicherung.
Anm.: Das Raumluftheizgerät darf nicht unmittelbar unter der Steckdose platziert werden.
46
Warmluftauslass
Fahrzeugboden
12-polige Buchse
Reset-Taste
Abb. 33 Netzstromanschluss
Raumluftheizgerät
Kabelstrang
Schutzgehäuse
Schutzgehäusedeckel
Kaltlufteinlass
Warmluftauslass
Raumluftheizgerät
Fahrzeugboden
12-polige Buchse
Reset-Taste
Kaltluftleitung
Kaltlufteinlass
Warmluftleitung
