Whale SH2201 - Page 56

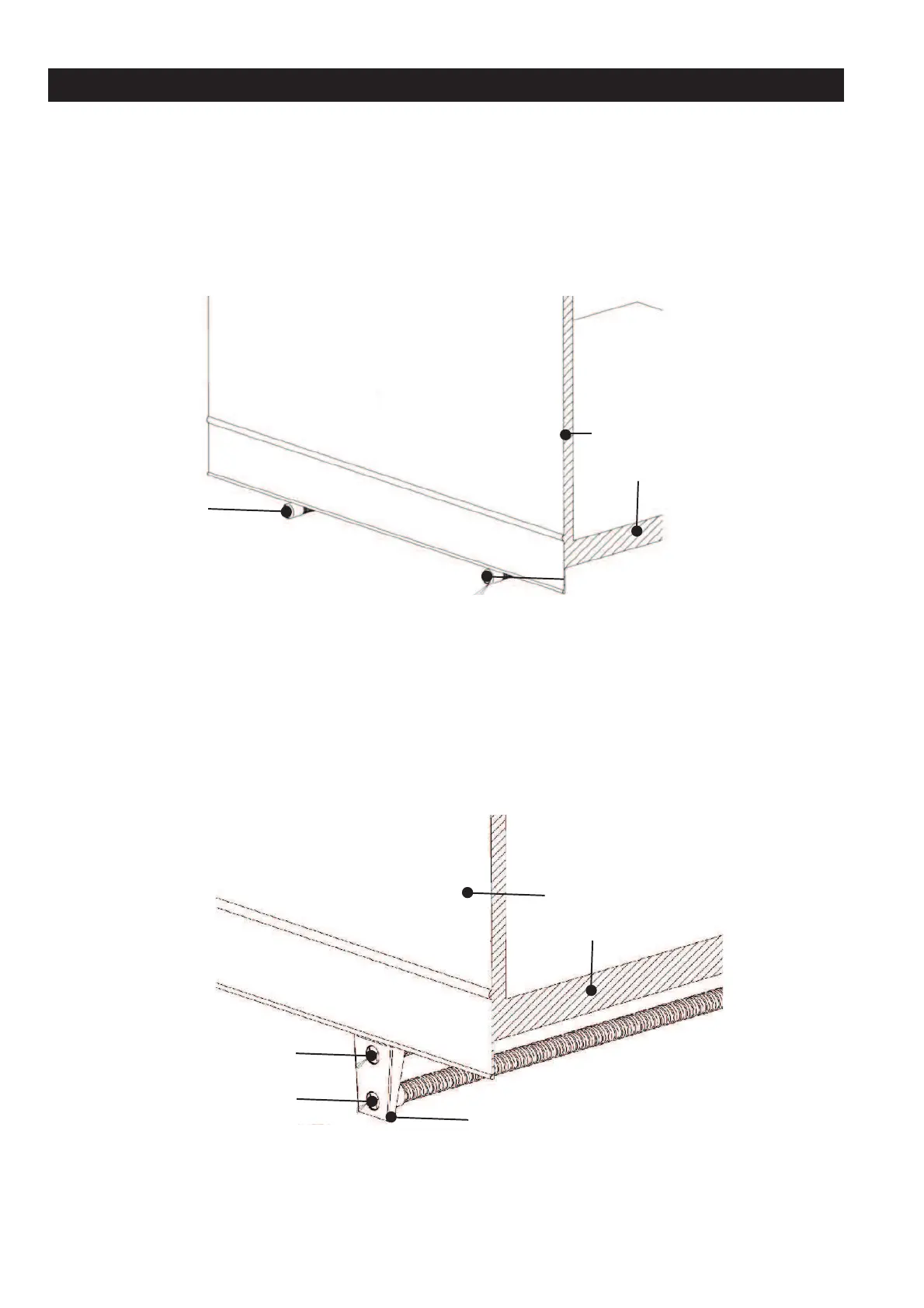

Abb. 41 Rohrmontageart für Standardinstallation C
53
C
13
Rohrmontageart - für Fahrbetrieb
Der C13 Typ nutzt die Fahrzeug in Bewegung Doppelklammer, wobei beide Rohrmündungen die Fahrzeugseite
durch dieselbe Klammer verlassen. Eine Mündung ist über der anderen Mündung angeordnet (siehe unten). Bitte
beachten Sie dass die Abgasrohrmündung immer über der Verbrennungsluftrohrmündung angebracht werden muss.
Abb. 42 Rohrmontageart - für Fahrbetrieb C
13
15. IDENTIFIKATION DES ROHR- UND INSTALLATIONSTYPS
C
13
Verbrennunsgluft
56
Zwecks Identifikation des Rohrtyps und der Installationsart siehe unten.
C
53
Rohrmontageart - Standardinstallation
Bei Installationen und Rohrmontagen vom Typ C
53
bleiben die Rohrleitungen getrennt und verlassen die
Fahrzeugwand im Abstand zueinander von mindestens 500mm. Bitte beachten: Bei einigen Installationen kann
eine Einzelhalterung zur individuellen Leitungsbefestigung verwendet werden, aber für den Abstand gilt weiterhin
mindestens 500mm.
C
53
Rohrmontage
Getrennte Leitungen
Fahrzeugwand
Fahrzeugboden
C
53
Rohrmontage
Getrennte Leitungen
Fahrzeugwand
Fahrzeugboden
Abgas
Verbrennunsgluft
