Whale SH2201 - Page 70

Important : Au moins l'une des ouvertures de sortie d'air chaud doit être ouverte en permanence. Le conduit d'air
chaud ne doit pas être alimenté dans la branche centrale d'un raccord en T (voir Fig. 25).

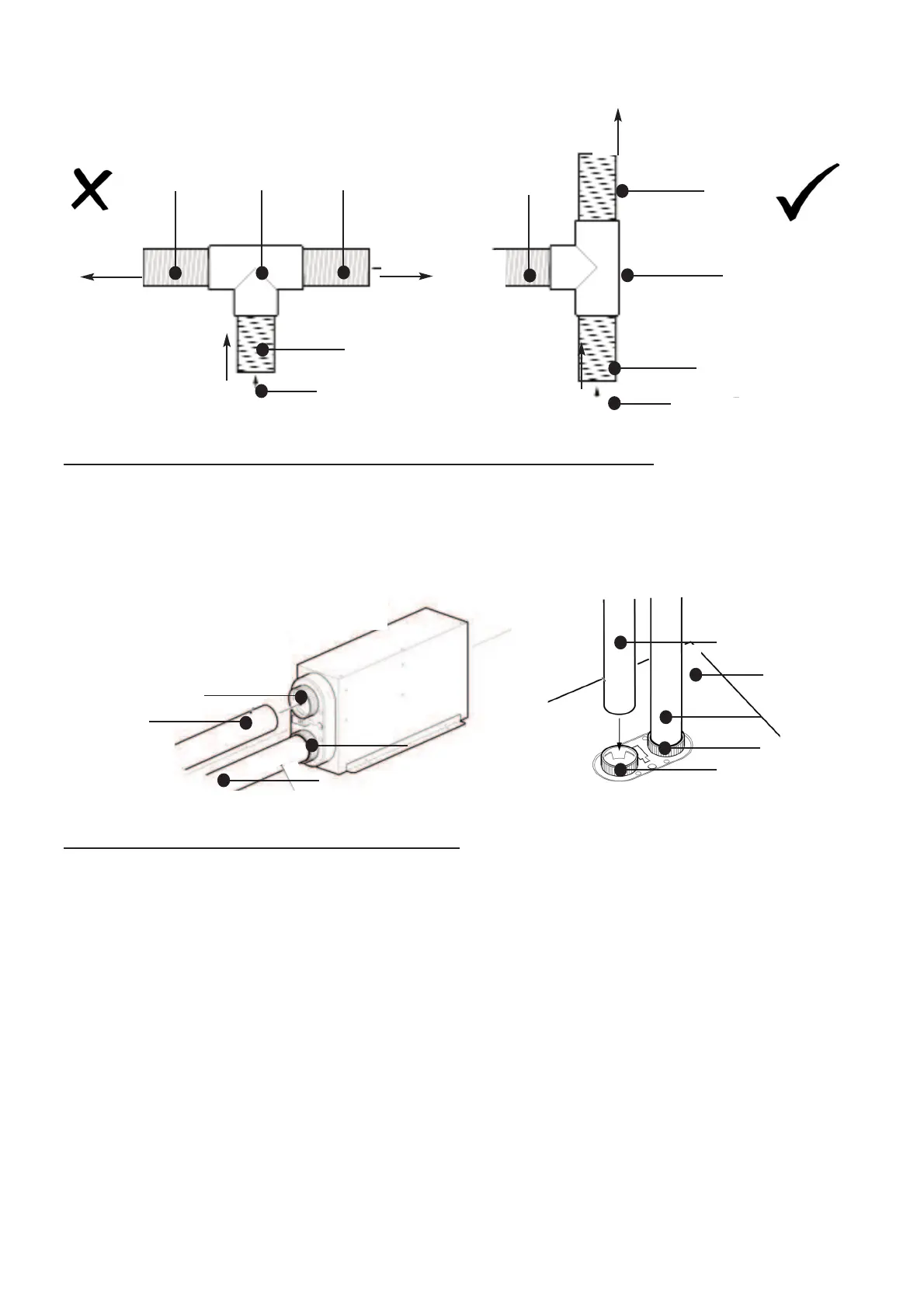

Fig. 25a Orientation incorrecte du raccord en T Fig. 25b Orientation correcte du raccord en T
Étape 9 Installation interne et sous plancher - Ajustement des conduits d'air froid
Le radiateur chauffant Whale® doit être adéquatement alimenté en air froid. Si le radiateur chauffant est installé
dans une structure basse ou un autre espace confiné, les ouvertures situées dans la zone doivent être prévues ou
les conduits utilisés pour alimenter le radiateur chauffant en air froid.
Si une ouverture est adaptée, elle doit être au moins aussi grande que celle qui est conçue pour une utilisation avec
le conduit de 60 mm. Si le conduit est adapté, il doit fournir de l'air depuis l'espace de vie du véhicule. Pour adapter
le conduit, le placer sur l'entrée d'air froid où il sera saisi par la buse.
Fig. 26 Installation interne - Raccordement au conduit d'air froid Fig. 27 Installation sous plancher
Étape 10 Installation du tableau de commande Whale®
Lors de l'installation du tableau de commande Whale®, rechercher une position pratique et accessible adaptée. Pour
un bon contrôle de la température, sélectionner une position à l'abri des courants d'air et environ 1,5 m au-dessus du
sol. Garantir un accès adapté au branchement du faisceau de câblage et au câble. Remarque : le câble fourni avec
le radiateur chauffant (modèles: SH2201, SH2202, SH2211) pour raccorder le tableau de commande au radiateur
chauffant est de 3,5 m de long.
La profondeur minimum derrière le tableau pour le câblage doit être de 40 mm. En cas d'utilisation d'un tableau de
commande spécifique au fabricant du véhicule, les branchements électriques doivent être établis conformément à
l'Étape 11.
70
Raccord en T
Raccord en T
Sortie d'air chaud
Sortie d'air chaud
Conduit
Conduit
Conduit
Conduit
Conduit
Conduit
Conduit d'air chaud
Entrée d'air froid
Conduit d'air
froid
Conduit d'air
chaud
Conduit d'air froid
Sortie d'air chaud
Entrée d'air froid
Air chaud
Air chaud
Air chaud
Air chaud
Air chaud
Sortie d'air chaud
Plancher du véhicule
