INSTRUCTIONS DE SERVICE
Pour le fonctionnement du radiateur chauffant, une alimentation 12 V d.c. doit être connectée en permanence. Pour
faire fonctionner les éléments électriques du radiateur chauffant, celui-ci doit également être relié à une alimentation
230 V a.c appropriée. Le tableau 3 indique quel panneau de commande peut être utilisé avec quel appareil de
chauffage. N’utilisez pas de combinaison incompatible.

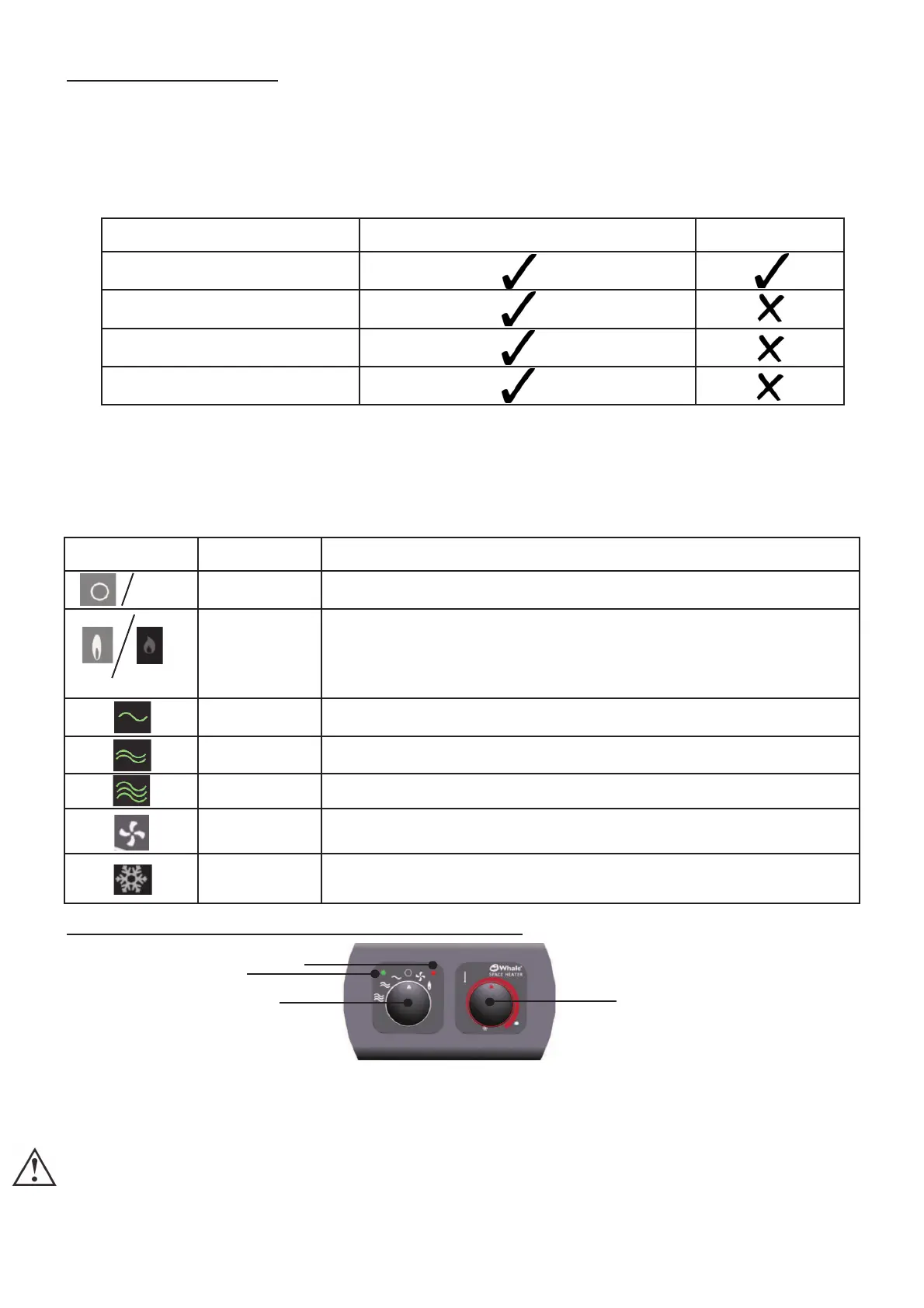

Tableau 3: Options du panneau de contrôle
Option 1 - Fonctionnement du tableau de commande du radiateur chauffant Whale
Option 2 - Fonctionnement du tableau de commande duo Whale
Option 3 - Fonctionnement du tableau de commande iVan Whale
Option 4 - Fonctionnement du tableau de commande du fabricant du véhicule
Tableau 4: Fonctions du tableau de commande
Option 1 - Tableau de commande du radiateur chauffant Whale
Fig. 37 Tableau de commande Whale®
Pour un fonctionnement du ventilateur uniquement : tourner le bouton sélecteur sur la position
« ventilateur ».
Pour un fonctionnement au gaz : tourner le bouton sélecteur sur la position « gaz allumé » (flamme). Une pause
de prélavage d'env. 30 secondes permet au gaz non brûlé de quitter le conduit. Une LED verte s'allume pour
signaler la réussite de l'allumage. Si le conduit d'alimentation du gaz contient de l'air, il faudra quelques tentatives
pour que le gaz s'enflamme. Voir Section 9 pour reparamétrer le verrouillage du gaz. Si l'inflammation n'est pas
satisfaisante, la LED rouge située sur le tableau de commande clignote, cf. le guide de dépannage
(voir Section 9).
76
Symbole Réglage Description
OFF OFF Le radiateur chauffant sera à l'arrêt.
Gaz
Le radiateur chauffant fonctionnera au gaz. Il s'en suit un temps de prélavage d'env.
30 secondes avant l'allumage. Lorsque le gaz est allumé, la LED verte
s'allume. Si le radiateur ne s'allume pas pour une raison quelconque, la LED rouge
clignote ou reste allumée en rouge fixe. Se référer au guide de dépannage
(Section 9).
Électricité basse Le radiateur chauffant fonctionne sur BAS du réglage électrique.
Électricité
moyenne
Le radiateur chauffant fonctionne sur MOYEN du réglage électrique
Électricité élevée
Le radiateur chauffant fonctionne sur ÉLEVÉ du réglage électrique
Ventilateur
Le radiateur chauffant fonctionne sur le mode ventilateur uniquement.
*Tableau de commande du radiateur chauffant Whale uniquement.
Protection anti-gel
La protection anti-gel s'active.
*Tableau de commande duo Whale uniquement.
LED verte
LED rouge
Rotateur de sélection
Rotateur de contrôle de la
température
SH2201, SC2201, SH2202, SC2202, SC2211 SH2211
Tableau de commande du radiateur
chauffant Whale
Tableau de commande duo Whale
Tableau de commande iVan Whale
Tableau de commande du fabricant
du véhicule
