La stufa, la sua alimentazione di gas e i condotti per i prodotti della combustione devono essere ispezionati in linea
con le norme nazionali o, in loro assenza, con le raccomandazioni del produttore della stufa. Whale segnala che
questo deve avvenire almeno una volta l’anno.
Nota bene: la stufa e i condotti si surriscaldano. Evitare che qualsiasi cosa tocchi direttamente la stufa o i
condotti.
Il kit della stufa Whale® contiene:
Nota bene: la stufa Whale® necessita di un kit dei condotti separato per l’installazione.
I condotti di scarico sono disponibili nelle lunghezze di 1,25 metri e 2 metri.
I condotti d’ingresso sono disponibili nelle lunghezze di 1,25 metri e 2 metri.
5. ELENCO DI PEZZI
88
SH2201 o
SC2201
SH2211 o
SC2211
SH2202 o
SC2202
Stufa e 4 viti
1 1
Stufa e 10 viti
1
Pannello di controllo / termostato ambiente e 4 viti; non per i modelli SC
1 1
Cavo del pannello di controllo di 3,5 m (solo commercio al dettaglio)
1 1
Scheda di registrazione della garanzia
1 1 1
Manuale di istruzioni comprensivo dei modelli d’installazione
1 1 1
Tasca per la riposizione del manuale di istruzioni con striscia adesiva di
fissaggio
1 1
Isolamento termostato surriscaldamento
Termostato surriscaldamento elettricità
Termostato surriscaldamento gas
Copertura scatola scambio calore
Scambio calore gas
Guarnizioni scambio calore
Guarnizioni bruciatore
Bruciatore
Elettrodi
Coperchio
alloggiamento
Iniettore gas
Rampa gas
Rondella di tenuta
Guarnizione piastra terminale
Piastra terminale
Connettore piastra
Oliva
Dado
Box esterno
Box interfaccia
Ventilatore aria combustione
Guarnizione motore
Sensore flusso aria
Alloggiamento ventilatore
Ventilatore aria calda
Piastra montaggio motore
Motore
Guarnizione alloggiamento ventilatore
Scatola scambio calore
Circuito stampato
Isolamento
Assemblaggio
elettrico
Piastra montaggio
elemento
Piastra copertura elemento

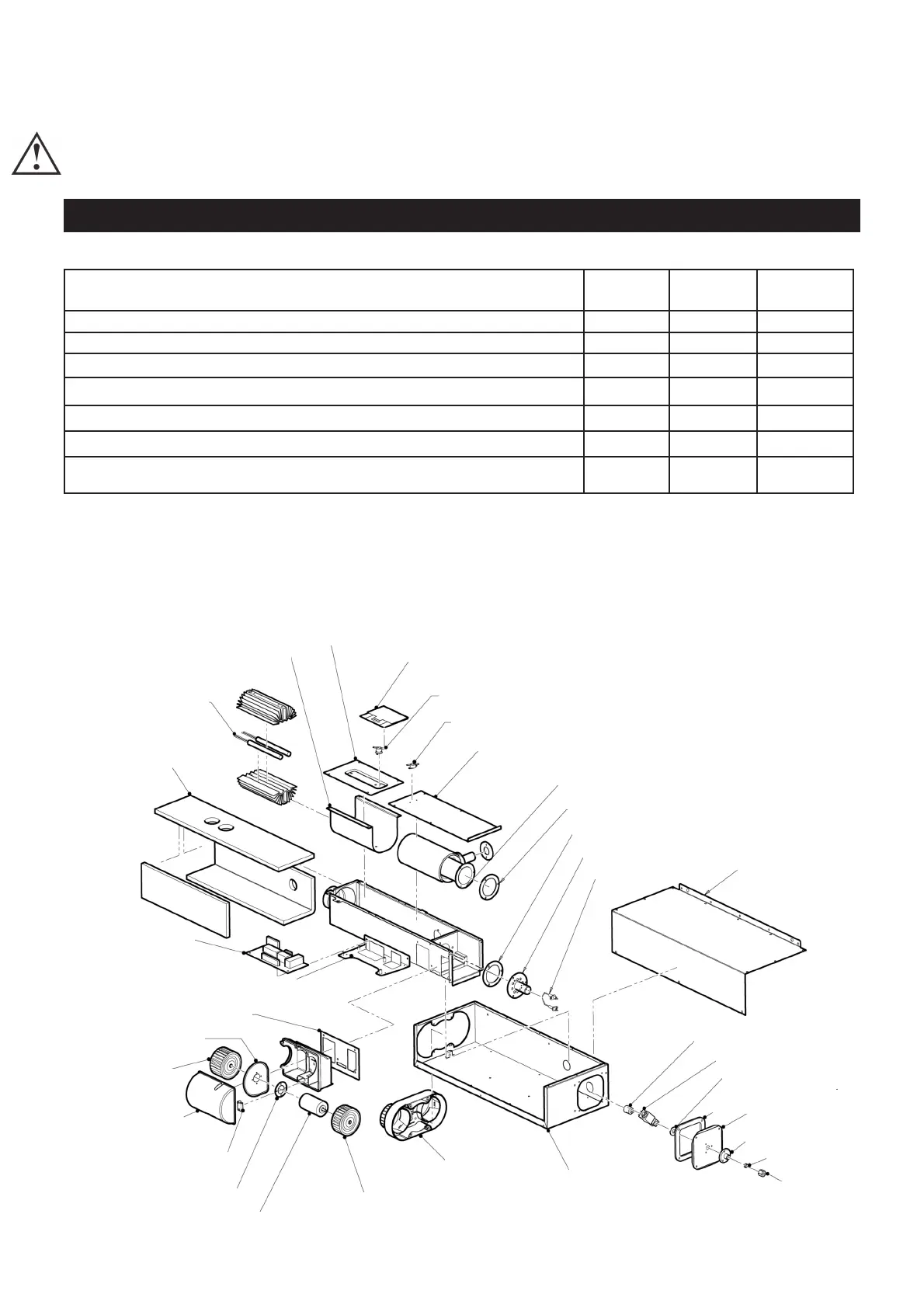

Figura 1 – Disegno dei componenti
