DIMENSIONI
Installazione all’interno - SH2202 o SC2202

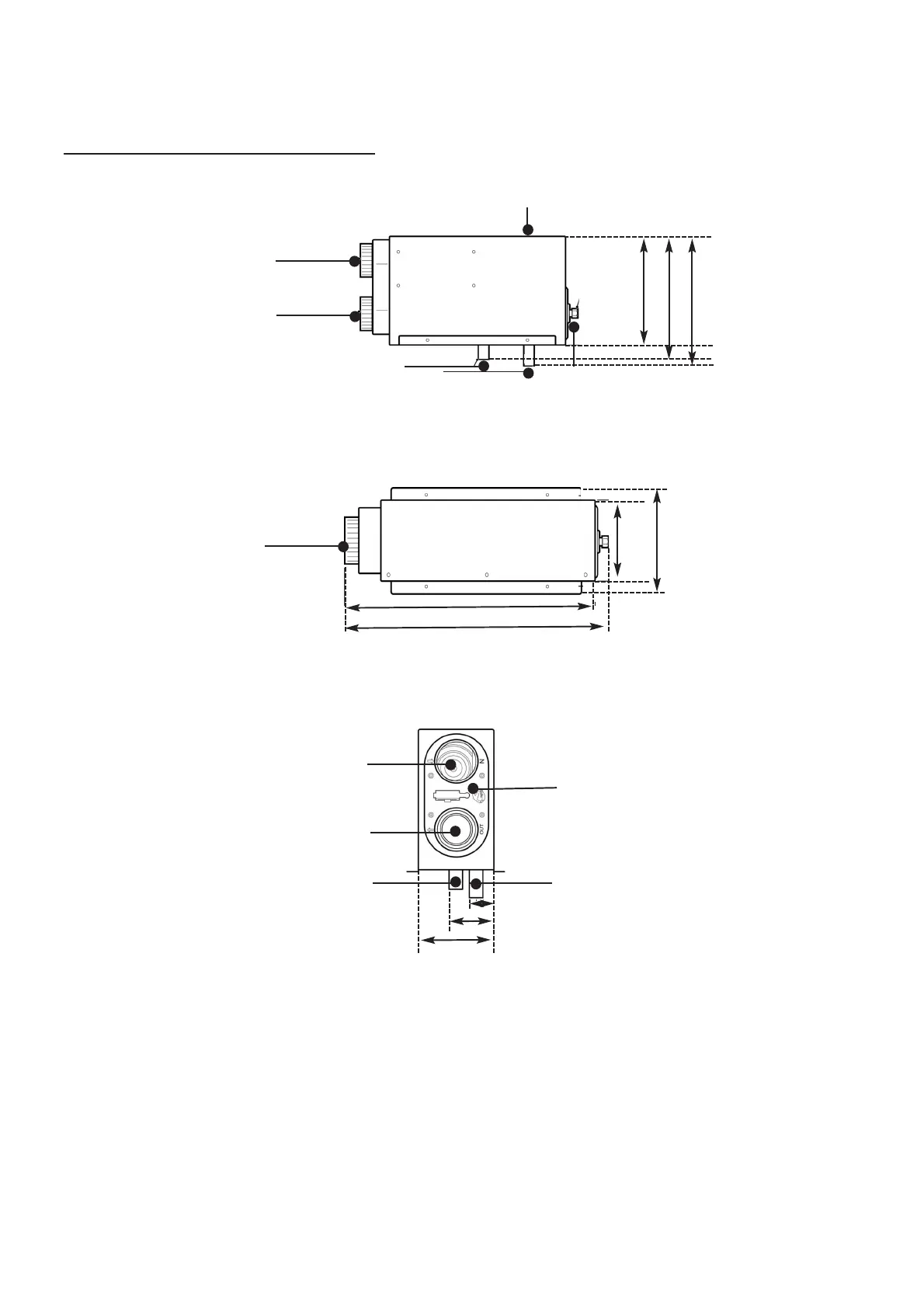

Figura 7 – Installazione all’interno – Vista laterale - SH2202 o SC2202
Figura 8 – Installazione all’interno – Vista in pianta - SH2202 o SC2202
Figura 9 – Installazione all’interno – Vista anteriore - SH2202 o SC2202
Ingresso aria fredda
Uscita aria calda
Condotto scarico
Ingresso aria combustione
Stufa
Ingresso gas
270mm
257mm 226mm
Ingresso aria fredda
121mm
134mm
430mm
454mm
Condotto scarico
Ingresso aria combustione
Ingresso aria fredda
Uscita aria calda
157mm
78mm
46mm
Pulsante Reset (rosso)
91
