ISTRUZIONI PER L’INSTALLATORE INSTRUCTIONS FOR THE INSTALLER ANLEITUNGEN FÜR DEN INSTALLATEUR
NOTICE POUR L'INSTALLATEUR INSTRUCCIONES PARA EL INSTALADOR
COMPACT Combi Direct 7 / 11 x 1/1GN 7 / 11 x 2/1GN
4
no. 07 x 1/1GN Gas

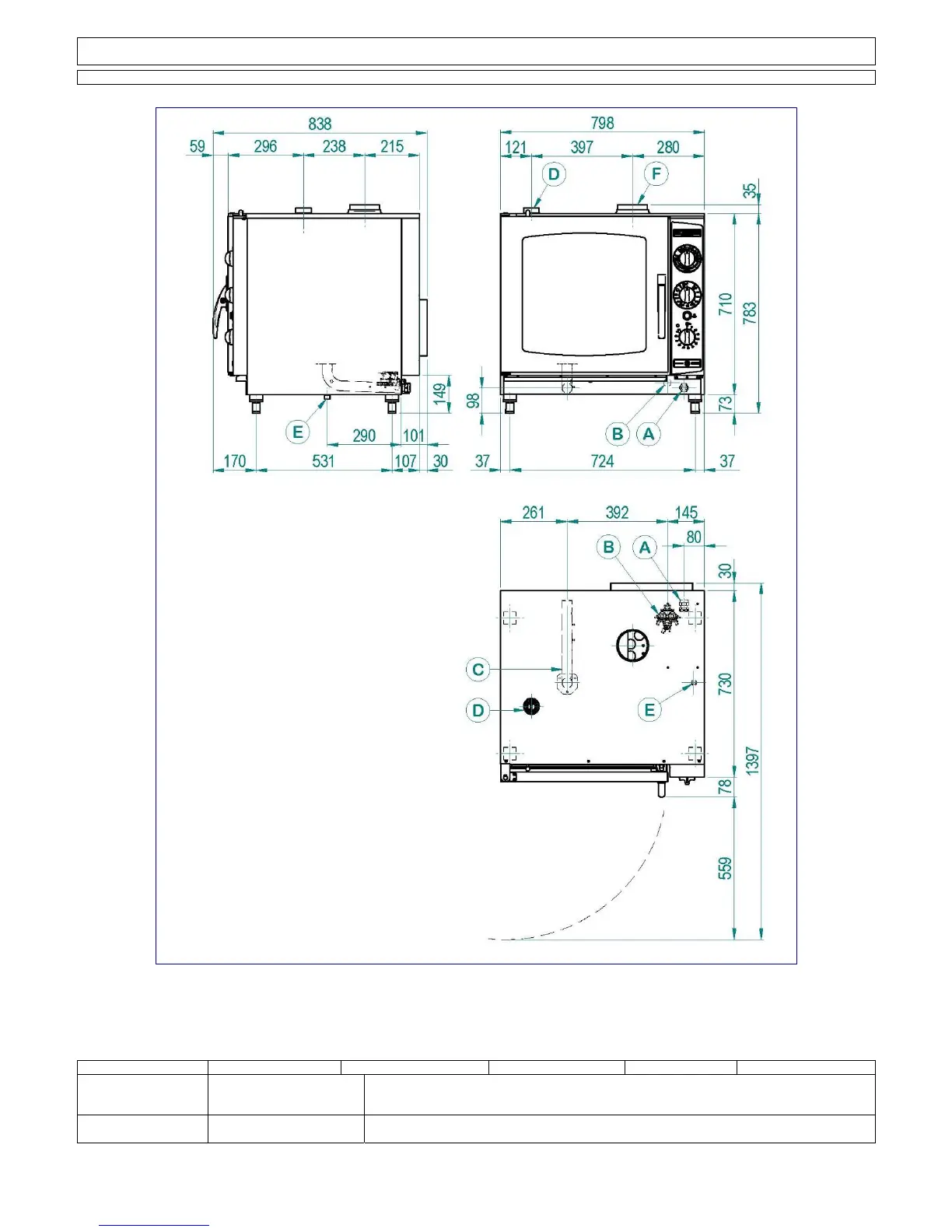

1.3A DIMENSIONI
1.3A DIMENSIONS 1.3A ABMESSUNGEN 1.3A DIMENSIONS 1.3A MEDIDAS
Modelli Modèles Dimensioni Dimensions Capacità e distanza (passo) tra le teglie Capacité et écart entre les grilles
Models Modelos Dimensions Medidas Capacity and distance between trays Capacidad y distancia (paso) entre las fuentes
Modelle Abmessungen Fassungsvermögen und Abstand der Bleche
07 x 1/1GN
14 x 1/2GN
Gas cm 80 x 84 x h82
n°07 x 1/1 GASTRO NORM
n°14 x 1/2 GASTRO NORM
67 mm
A
Connessione elettrica
Electrical connection
Elektroanschluss
Branchement électrique
Conexión eléctrica
B Entrata acqua φ 3/4″
Water inlet
φ 3/4”
Wasserzufuhr φ 3/4”
Arrivée eau
φ 3/4″
Entrada agua φ 3/4″
C Scarico camera cottura φ 50mm
Water drainage
φ 50mm
Wasserablauf φ 50mm
Vidange eau
φ 50mm
Desagüe φ 50mm.
D Sfiato camera cottura φ 60mm
Cooking chamber relief valve
φ 60mm
Ablaßventil Garraum φ 60mm
Event chambre de cuisson
φ 60mm
Desagüe camara coccion
φ 60mm
E Entrata gas φ 1/2″
1/2“ coupling gas inlet
Gaszufuhr φ 1/2“
Arrivée gaz
φ 1/2“
Entrada gas φ 1/2“
F Scarico fumi combustione φ 120mm
φ 120 mm fumes discharge
Abgasleitung φ 120mm.
Évacuation fumées brûlées
φ 120 mm
Descarga humo
φ 120mm
