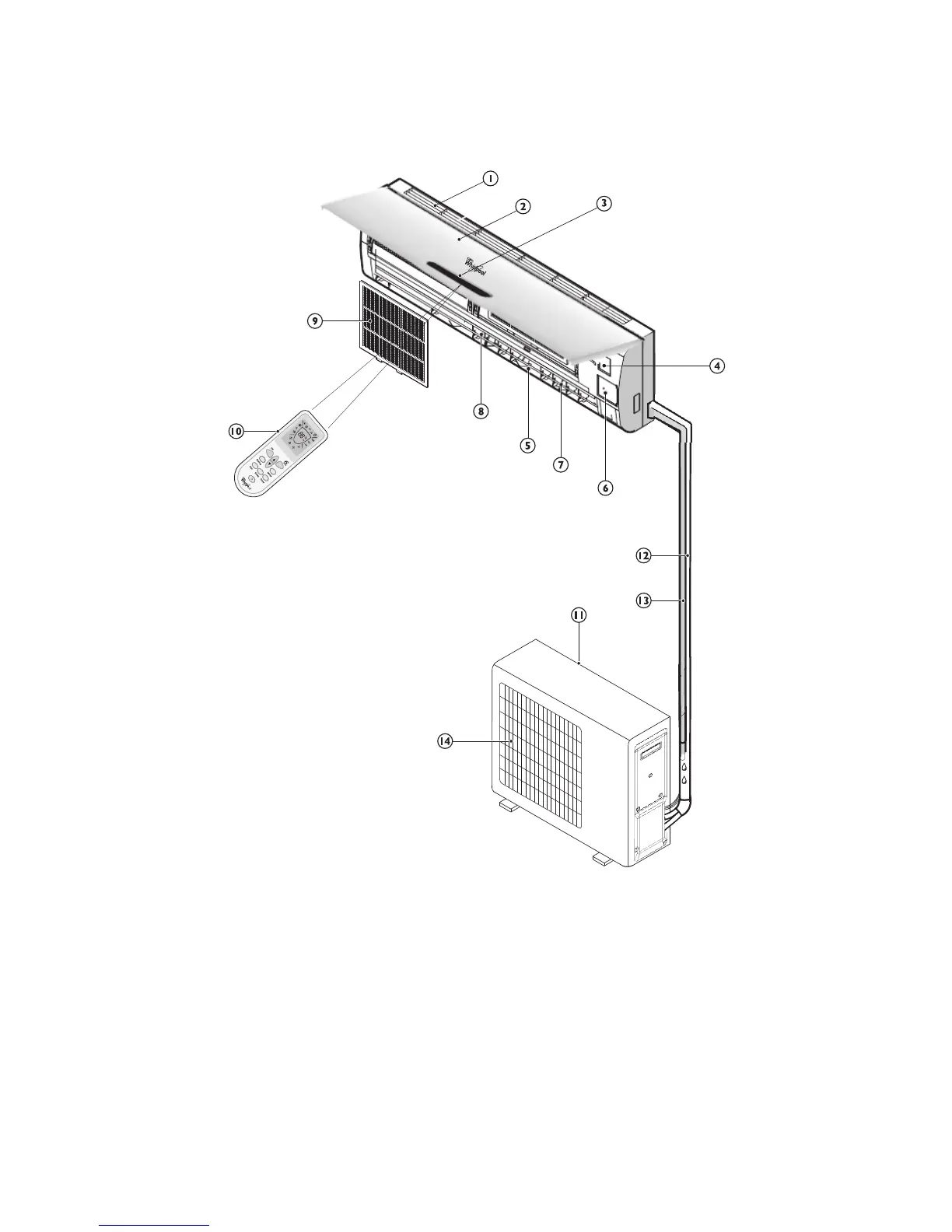

ИДЕНТИФИКАЦИЯ УЗЛОВ УСТРОЙСТВА
Внутренний блок
1. Воздухозаборник
2. Передняя панель
3. Панель дисплея
4. Электрический блок
5. Выпуск воздуха
6. Кнопка аварийной остановки
7. Жалюзи вертикальной регулировки
8. Жалюзи горизонтальной регулировки
9. Воздушный фильтр
10. Пульт ДУ
Наружный блок
11. Воздухозаборник
12. Соединительные трубки и силовой кабель
13. Дренажная трубка
Примечание: Дренаж конденсационной
воды в режиме ОХЛАЖДЕНИЯ или
ОСУШЕНИЯ.
14. Выпуск воздуха
Рисунки, приведенные в инструкции по эксплуатации, основаны на внешнем виде стандартных
моделей, форма и дизайн кондиционера зависят от конкретной модели.
