Удостоверьтесь, что цвета проводов наружного блока и номера клемм соответствуют таковым на
внутреннем блоке.
• Питание от внутреннего блока, в том числе для моделей 7K,9K,12,18 K
45
ПРЕДУПРЕЖДЕНИЕ:
1. Используйте для кондиционера отдельный электрический контур. Подключение выполняется в
соответствии с электрической схемой, находящейся на внутренней стороне крышки контактной
колодки.
2. Убедитесь, что толщина кабеля соответствует характеристикам источника питания.
3. Проверьте провода и убедитесь, что они надежно закреплены после соединения кабеля.
4. Устанавливайте заземляющий стержень во влажном месте.
Технические характеристики кабеля

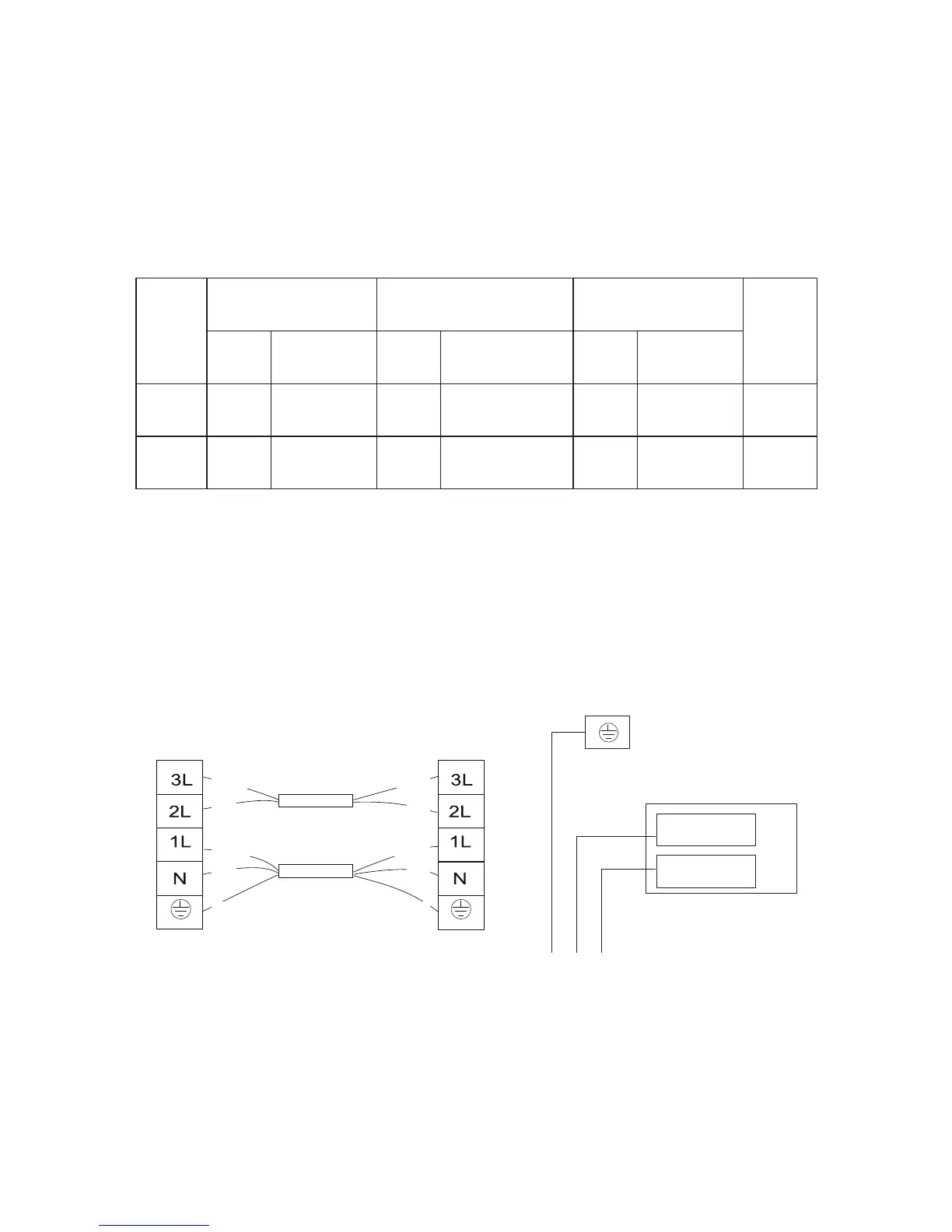

СХЕМА СОЕДИНЕНИЙ
Произвсть
(Btu/ч)
Кабель питания Кабель питания Кабель питания 1
Основной
источник
Запас
(Запись)
Тип
Нормальное -
сечение
Тип Нормальное - сечение Тип
Нормальное -
сечение
7K, 9K, 12K H05VV-F 1.0 mm² X3 H05RN-F 1.0 mm² X3 H05RN-F
0.75mm²X2
(тепловой насос)
Вовнутрь
18K
H05VV-F
RVV
1.5 mm² X3 H07RN-F 1.5 mm² X3 H05RN-F
0.75mm²X2
(тепловой насос)
Вовнутрь
