42
МОНТАЖ ВНУТРЕННЕГО БЛОКА

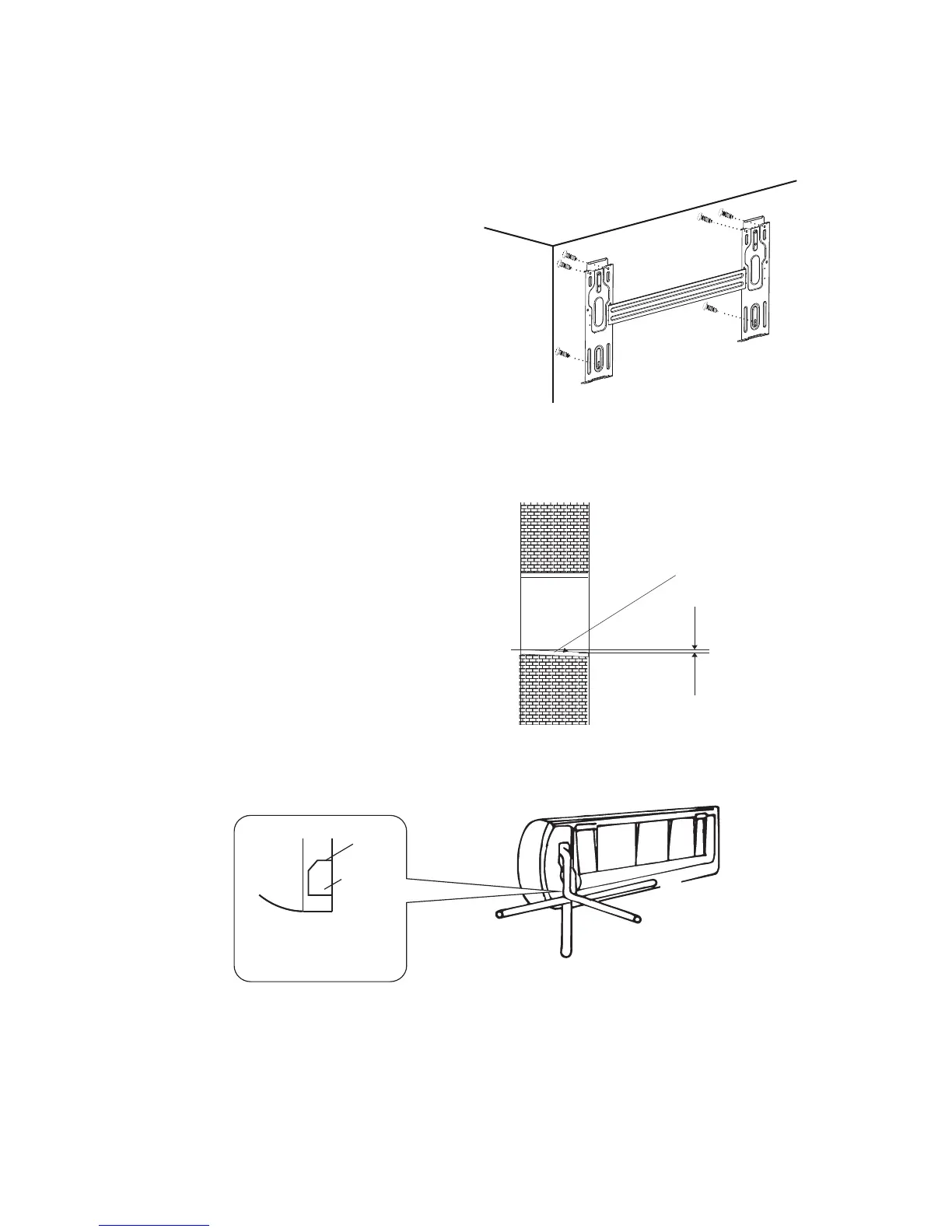

1. Установка монтажной плиты
• Выберите положение для монтажной плиты с
учетом расположения внутреннего блока и
направления прокладки трубопроводов.
• Обеспечьте горизонтальность монтажной
плиты с помощью горизонтальной разметки
или отвеса.
• Просверлите отверстия глубиной 32 мм для
установки пластины.
• Вставьте в отверстия пластмассовые дюбели,
затем закрепите плиту самонарезающими
винтами.
• Удостоверьтесь, что плита закреплена
должным образом. Затем просверлите
отверстие для трубопровода.
ПРИМЕЧАНИЕ: Форма монтажной плиты может различаться, но метод монтажа остается таким же.
2. Отверстие для трубопровода
• Выбирайте положение отверстия для
трубопровода с учетом расположения
монтажной плиты.
• Сделайте отверстие в стене. Отверстие
должно быть слегка наклонено вниз наружу.
• Протяните рукав через отверстие в стене, что
позволит обеспечить чистоту при работе
прибора.
3. Монтаж трубопровода внутреннего блока
• Прокладка труб (жидкая и газовая линии) и
электропроводки через отверстие в стене с
внутренней или внешней стороны должна
выполняться после того, как завершены
работы по монтажу внутренних труб и
электропроводки; после этого становится возможным подсоединение к наружному блоку.
• Определите, нужно ли отпиливать пластиковую деталь в соответствии с направлением хода трубы
(см. рисунок ниже).
ПРИМЕЧАНИЕ:
При креплении трубы вдоль направлений 1, 2 или 4 отпилите соответствующую пластиковую деталь
от основания внутреннего блока.
• После выполнения соединения труб в соответствии с изложенными требованиями установите
дренажную трубку. Затем подсоедините кабели питания. После выполнения соединения стяните
вместе трубопровод, проводку и дренажную трубку, используя термоизоляционные материалы.
Рукав для прокладки
через отверстие в стене
(трубка из жесткого
полиэтилена
поставляется
пользователем)
Внутри
Снаружи
5 мм
(наклонвниз)
