44

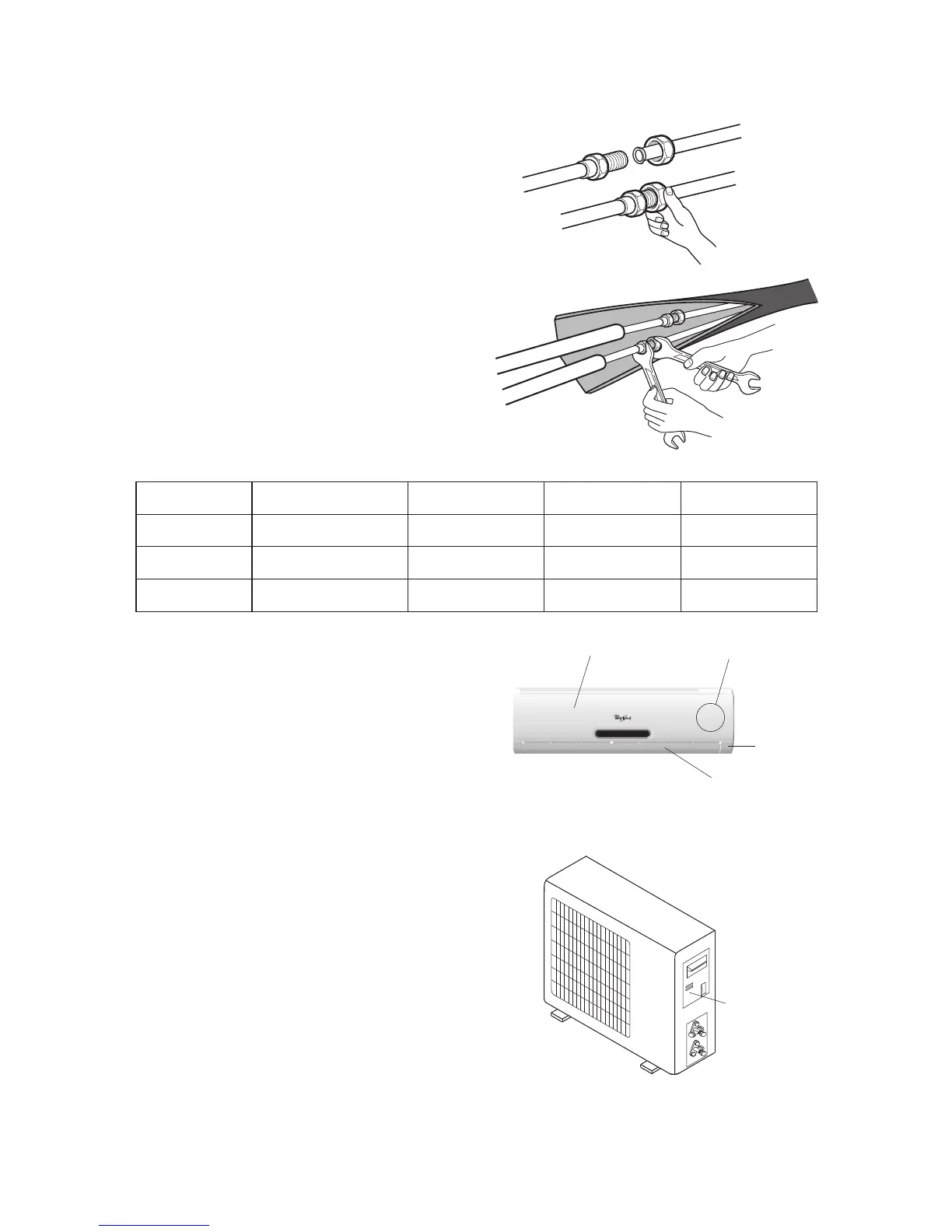

Соединение труб
а. Для соединения труб внутреннего блока
необходимы два гаечных ключа. Обратите особое
внимание на приведенные ниже допустимые
значения крутящего момента для того, чтобы
избежать деформации и повреждения труб,
соединителей и накидных гаек.
b. Затяните сначала вручную, а затем
воспользуйтесь гаечными ключами.
4. Подсоединение кабеля
• Внутренний блок
Подсоедините кабель питания к внутреннему
блоку. При этом подсоединяйте по отдельности
провода к клеммам на панели управления в
соответствии со схемой соединения в наружном
блоке.
ПРИМЕЧАНИЕ: (в зависимости от модели)
Для выполнения подключения к клеммам
внутреннего блока необходимо снять корпус.
• Наружный блок
1) Освободив винт, снимите с блока крышку
контактной колодки. Подсоедините по
отдельности провода к клеммам на панели
управления, как указано ниже.
2) Закрепите соединительный кабель на панели
управления с помощью кабельного зажима.
3) Установите крышку на свое место и затяните
винт.
4) Используйте между источником питания и
блоком выключатель, подходящий для модели
24 K. Необходимо установить разъединяющее
устройство для отключения всех линий
энергоснабжения.
Модель Диаметр труб Крутящий момент Размер гайки Мин. толщина
7,9,12,18K Жидкая линия (1/4 дюйма) 1.8 kg.m 17 mm 0.6 mm
7,9k Газовая линия (3/8 дюйма) 3.5 kg.m 22 mm 0.6 mm
12,18k Газовая линия (1/2 дюйма) 5.5 kg.m 24 mm 0.6 mm
Внутренний блок
Передняя панель
Клемма (внутри)
Корпус
Монтажная
панель
Наружный
блок
Крышка
контактной
колодки
клеммы
(внутри)
