4 Aufbau und Funktion
WIKA Betriebsanleitung, Typ CPG500 25
14034181.01 01/2013 GB/D
D
4 Aufbau und Funktion
4.1 Kurzbeschreibung / Beschreibung
Das CPG500 ist ein digitales Manometer mit MIN/MAX-Anzeige. Die Genauigkeit ist ± 0,25%
bezogen auf den Messbereichsendwert (FS).
Mit einer Abtastrate von 10 ms (100 Messwerte/s) werden dynamische Druckspitzen gemessen.
Der MIN/MAX-Speicher wird permanent aktualisiert und überschrieben.
4.2 Lieferumfang
■ Lieferumfang mit dem Lieferschein abgleichen
■ Batterien sind bereits ab Werk eingesetzt

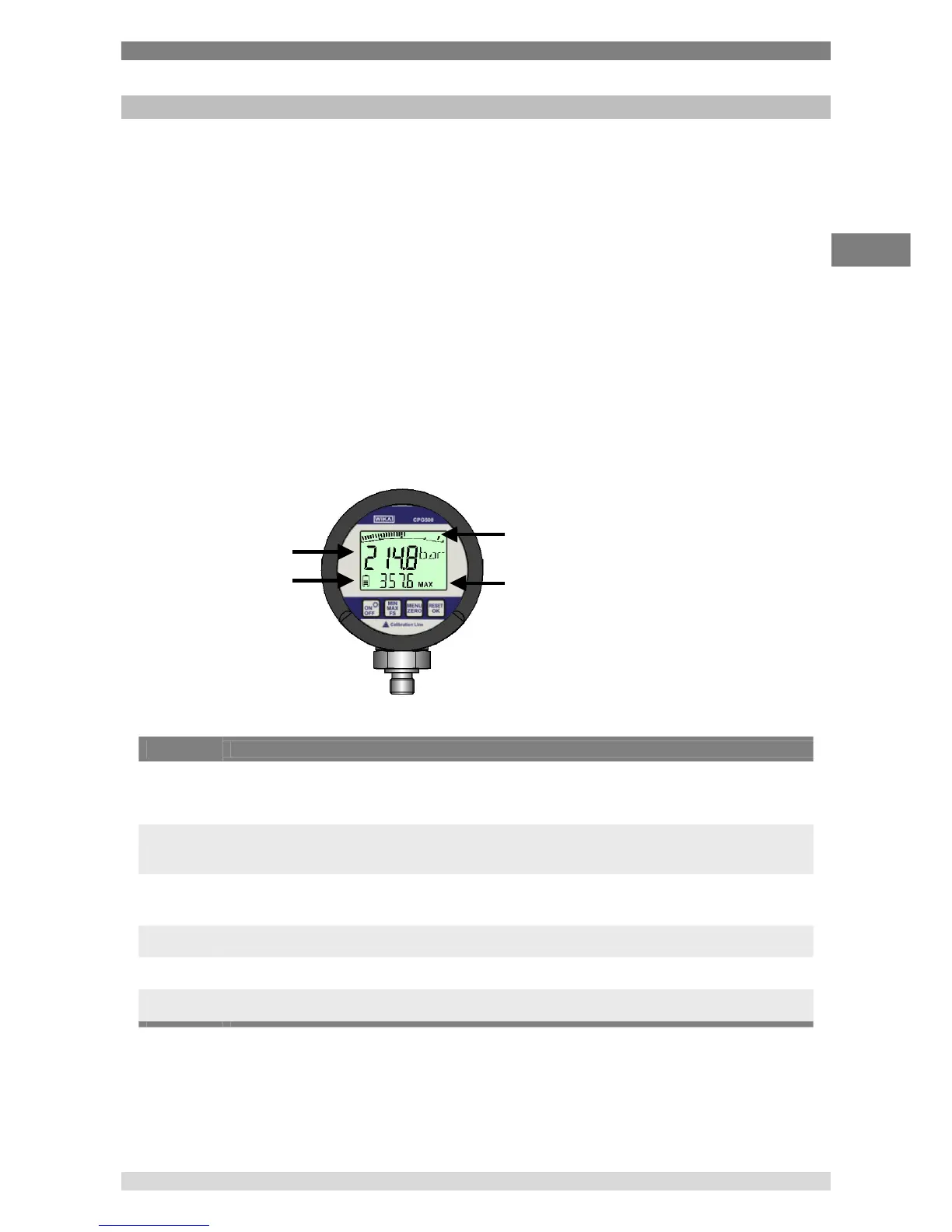

4.3 Funktionen und Tasten
■ 4½-stelliges LCD-Display mit Hintergrundbeleuchtung
■ Anzeige der Messwerte und Menüfunktionen
Istwertanzeige
Batterie Status
Bargraph mit Peak & Hold Funktion
MIN/MAX oder FullScale (FS)
Anzeige
Beschreibung
Bargraph
Zeigt den aktuellen Druck grafisch durch einen Bargraph an.
Eine Druckspitze wird in Form eines Pixel (Strich) angezeigt.
Diese Anzeige wird in einem Intervall von 50 ms aktualisiert (20 Messungen/s).
IST
Zeigt den aktuellen Druck an.
Diese Anzeige wird in einem Intervall von 300 ms aktualisiert (3 Anzeigen/s).
MIN/MAX
Zeigt den MIN-, MAX- oder FS-Wert an, je nach Voreinstellung
Diese Anzeige wird in einem Intervall von 300 ms aktualisiert (3 Anzeigen/s).
FS Skalenendwert (z.B. 700 bar).
Einheiten Zeigt die eingestellte Einheit an.
Batterie Zeigt den Batteriezustand an (5 Segmente).
