5. Inbetriebnahme, Betrieb
WIKA Betriebsanleitung Typ T16
52
14147933.02 10/2018 EN/DE
5.3.2 Sensoren

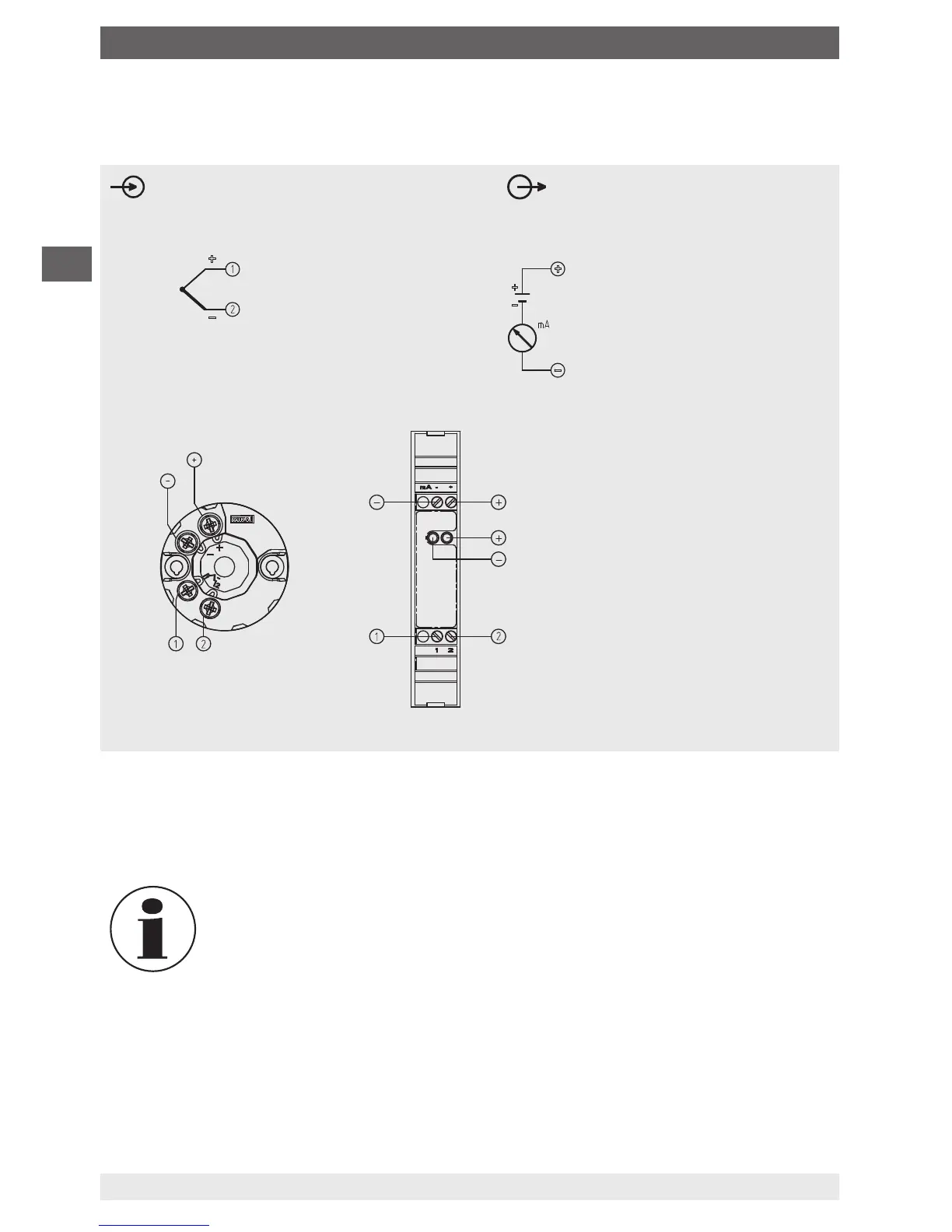

Belegung der Anschlussklemmen
Thermoelemente (TC)
Möglich ist der Anschluss eines Thermoelementes in 2-Leiter-Anschlussschaltung.
Der Transmitter T16 verwendet immer die interne Vergleichsstelle.
Sicherheitstechnische Maximalwerte für den Anschluss der Spannungsver-
sorgung und der Sensoren siehe Kapitel 11 „Technische Daten“.
Thermoelemente
Eingang
Ausgang
4 ... 20 mA-Schleife
T16.H T16.R
Anschluss Programmiereinheit
PU-548
14151201.01
