DE
55WIKA Betriebsanleitung, Typen TRxx und TCxx
14150915.08 04/2024 EN/DE/FR/ES
5. Inbetriebnahme und Betrieb

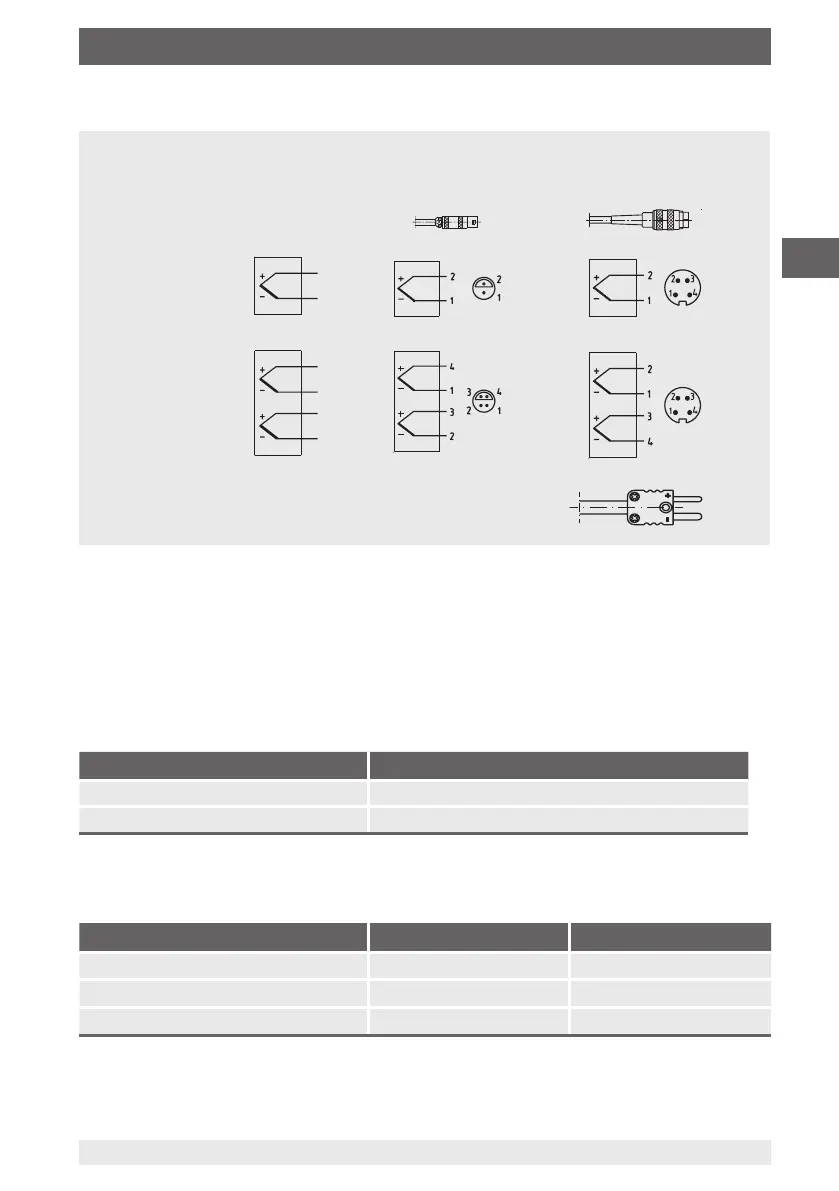

Mit Kabel oder Stecker
5.4 Anzugsdrehmomente
Verbindung zwischen Kabel und Kabelverschraubung
Die Druckschraube fest in das Zwischenstück einschrauben (geeignete Werkzeuge
verwenden.)
5.4.1 Anzugsdrehmomente zwischen Kabelverschraubung (Kunststoff) und
Anschlusskopf
Verbindung zwischen Kabelverschraubung und Anschlusskopf
Gewinde Anzugsdrehmomente
M20 x 1,5 12 Nm
½ NPT T.F.F.T 2 - 3
1)
1) Umdrehungen nach handfestem Anziehen („turns from finger tight (T.F.F.T)“)
5.4.2 Anzugsdrehmomente für Klemmverschraubungen
Dichtung Umdrehungen
1)
Max. Druck in bar
Klemmring CrNi-Stahl 1 ¼ ... 1 ½ 100
Schneidring CrNi-Stahl 1 ¼ ... 1 ½ 100
Klemmring PTFE 1 ¼ ... 1 ½ 8
1) Umdrehungen nach handfestem Anziehen („turns from finger tight (T.F.F.T)“)
3171966.01
3374896.01
Lemosa-Stecker,
male am Kabel
Binder-Stecker,
male am Kabel
(Schraub-Steck-Verbindung)
Einfach-
Thermoelement
Kennzeichnung der
Adernenden siehe
Tabelle
Kabel
Doppel-
Thermoelement
Plus-Pol und Minus-Pol sind gekennzeichnet.
Bei doppelten Thermoelementen werden zwei
Thermostecker verwendet.
Thermostecker
3374900.01a
