DE
56
WIKA Betriebsanleitung, Typen TRxx und TCxx
14150915.08 04/2024 EN/DE/FR/ES

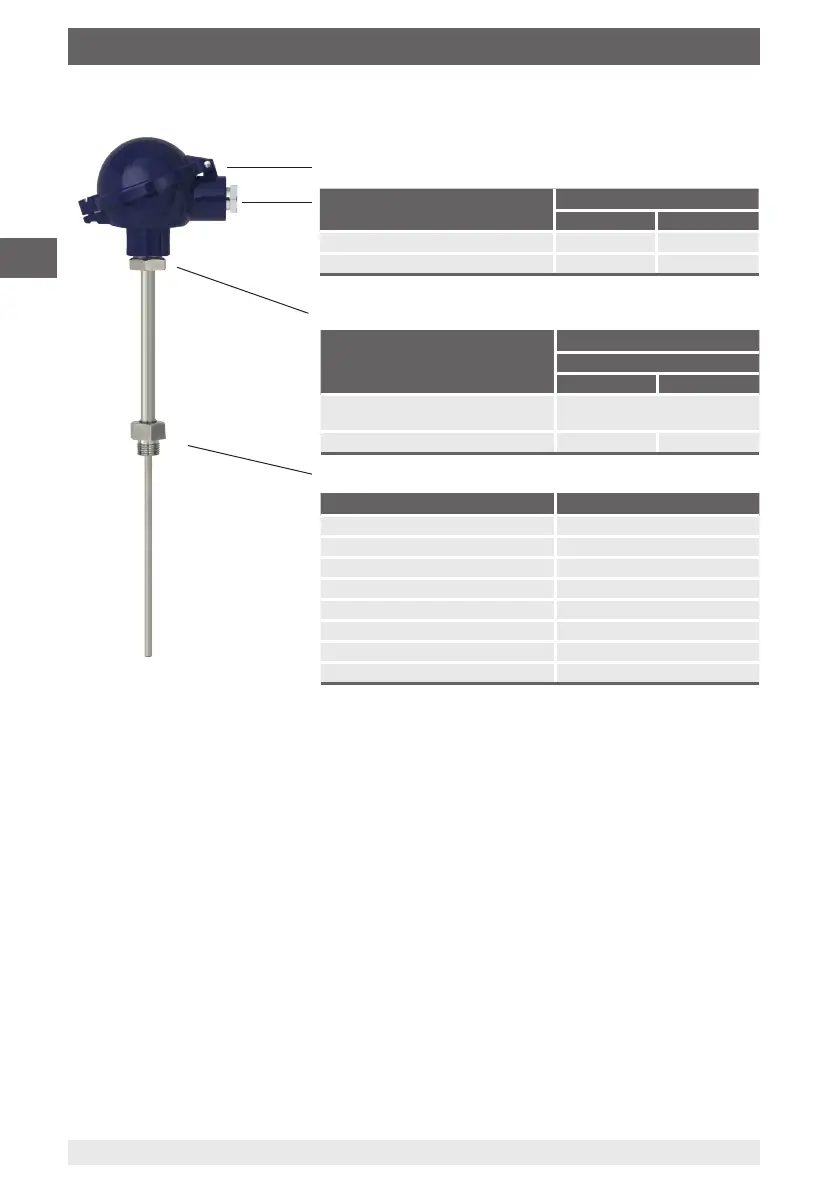

5.4.3 Anzugsdrehmomente für das Thermometer
Das Gerät nur über die Schlüsselflächen mit einem geeigneten Werkzeug und dem
vorgeschriebenen Drehmoment ein- bzw. ausschrauben.
Das richtige Drehmoment ist abhängig von der Dimension des Anschlussgewindes
sowie der verwendeten Dichtung (Form/Werkstoff).
Zum Ein- bzw. Ausschrauben nicht den Anschlusskopf als Angriffsfläche verwenden.
Beim Einschrauben beachten, dass die Gewindegänge nicht verkantet werden.
NPT-Gewinde zum Kopf dürfen vom Kunden nicht gelöst werden. An NPT-Gewinden
zum Schutzrohr ist werksseitig ein PTFE/PFA-Schmiermittel appliziert. Dieses muss
erneuert werden, wenn das Gewinde vom Anwender gelöst wurde.
Anschlusskopf
BS, BSZ, BSZ-H, BSS, BSS-H, BSZ-K, BSZ-HK, KN4-A)
Abbildung zeigt Anschlusskopf BSZ
Gewinde Anzugsdrehmomente
Werkstoff Anschlusskopf
Aluminium CrNi-Stahl
½ NPT Verbindung darf vom Anwender
nicht gelöst werden.
M24 x 1,5 mit Druckschraube 27 Nm 30 Nm
Anzugsdrehmomente zwischen Anschlusskopf und Halsrohr
Anzugsdrehmomente für Anschluss zum Schutzrohr
Gewinde Anzugsdrehmomente
½ NPT 30 Nm
¾ NPT 40 Nm
G ½ B 35 Nm
G ¾ B 40 Nm
M14 x 1,5 27 Nm
M18 x 1,5 35 Nm
M20 x 1,5 37 Nm
M27 x 1,5 42 Nm
5. Inbetriebnahme und Betrieb
Gewinde Anzugsdrehmomente
Aluminium CrNi-Stahl
M20 x 1,5 20 Nm 12 Nm
½ NPT 20 Nm T. F. F. T 2-3
1)
1) Umdrehungen nach handfestem Anziehen („turns from finger tight (T.F.F.T)“)
