DE
57WIKA Betriebsanleitung, Typen TRxx und TCxx
14150915.08 04/2024 EN/DE/FR/ES
5. Inbetriebnahme und Betrieb
5.4.4 Anzugsdrehmomente für das Thermometer
■
Das Gerät nur über die Schlüsselflächen mit einem geeigneten Werkzeug und dem
vorgeschriebenen Drehmoment ein- bzw. ausschrauben.
■
Das richtige Drehmoment ist abhängig von der Dimension des Anschlussgewindes
sowie der verwendeten Dichtung (Form/Werkstoff).
■
Zum Ein- bzw. Ausschrauben nicht den Anschlusskopf als Angriffsfläche verwenden.
■
Beim Einschrauben beachten, dass die Gewindegänge nicht verkantet werden.
■
Werden M20 x 1,5 Gewinde mit Kontermutter zum Kopf gelöst, kann der
IP-Schutzgrad nicht mehr garantiert werden. NPT-Gewinde zum Kopf dürfen vom
Kunden nicht gelöst werden. An NPT-Gewinden zum Schutzrohr ist werksseitig
ein PTFE/PFA-Schmiermittel appliziert. Diese muss erneuert werden, wenn das
Gewinde vom Anwender gelöst wurde.
■
Die Gewinde der teilbaren Verschraubung (Union) müssen nicht mit Schmiermittel
behandelt werden.
Auslieferungszustand: Handfest angezogen (ca. 5 Nm)
Nach der Ausrichtung des Anschlusskopfs muss die Verbin-
dung mit 50 ... 60 Nm fixiert werden.
Kabelverschraubung (metallisch)
Gewinde Anzugsdrehmomente
½ NPT 20 Nm
¾ NPT 25 Nm
M20 x 1,5 20 Nm
(1/4000, 7/8000, PIH)

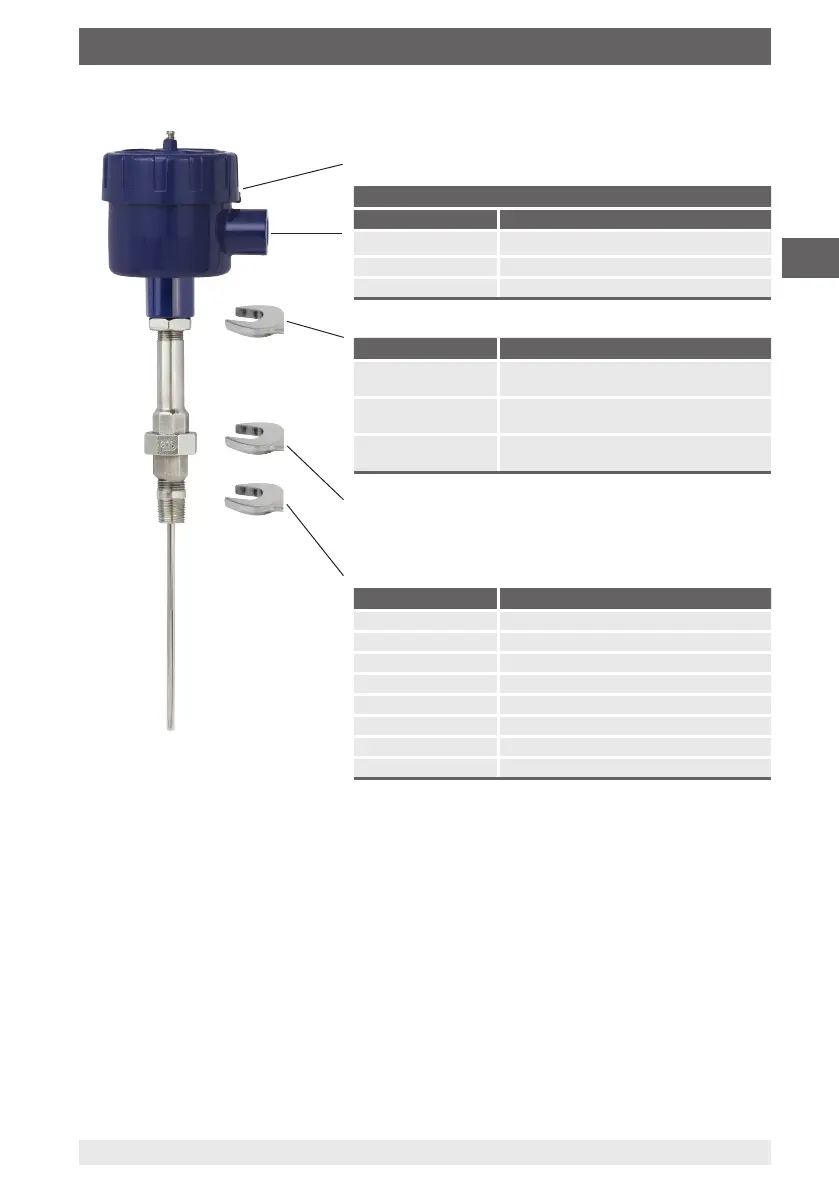

Abbildung zeigt Anschlusskopf 7/8000
Gewinde Anzugsdrehmomente
½ NPT Verbindung darf vom Anwender nicht gelöst
werden.
¾ NPT Verbindung darf vom Anwender nicht gelöst
werden.
M20 x 1,5 mit
Kontermutter
Nach Lösen der Kontermutter kann der
IP-Schutzgrad nicht mehr garantiert werden.
Anzugsdrehmomente zwischen Anschlusskopf und Halsrohr
Anzugsdrehmomente für Anschluss zum Schutzrohr
Gewinde Anzugsdrehmomente
½ NPT 30 Nm
¾ NPT 40 Nm
G ½ B 35 Nm
G ¾ B 40 Nm
M14 x 1,5 27 Nm
M18 x 1,5 35 Nm
M20 x 1,5 37 Nm
M27 x 1,5 42 Nm
