DE
58
WIKA Betriebsanleitung, Typen TRxx und TCxx
14150915.08 04/2024 EN/DE/FR/ES
5. Inbetriebnahme und Betrieb
5.5 Temperaturverschleppung aus dem Prozess
Ein Wärmerückfluss aus dem Prozess, welcher die Betriebstemperatur des Transmitters
(Digitalanzeige) oder Gehäuses überschreitet, ist nicht zulässig und durch geeignete
Wärmeisolierung oder ein entsprechend langes Halsrohr zu verhindern.

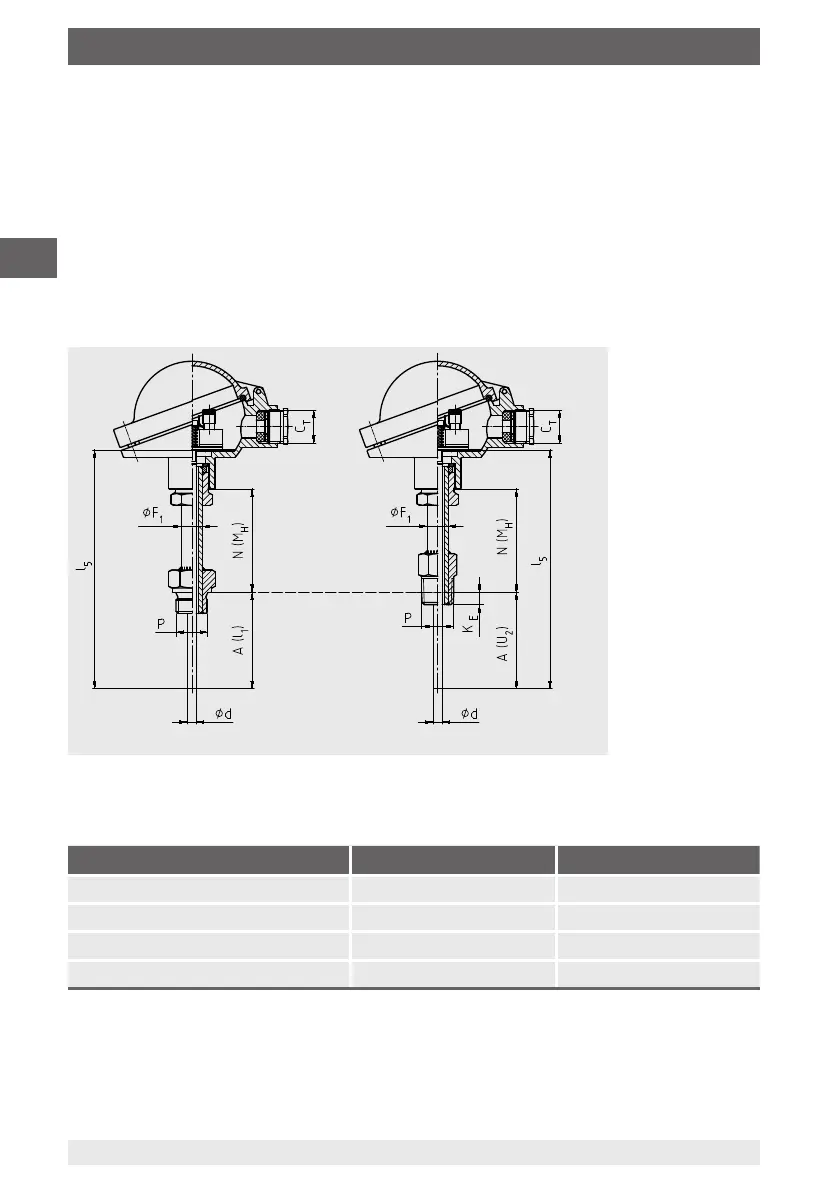

Erhöhung des Abstands der Anschlusskomponenten zu heißen Oberflächen
Die Halslänge (N) ist als Abstand zwischen Unterkante Anschlusskopf oder Gehäu-
se zur wärmestrahlenden Oberfläche definiert. Die zu erwartende Temperatur an der
Unterkante des Anschlusskopfs bzw. Gehäuses beträgt dabei maximal 80 °C [176 °F].
Die Bedingungen für eingebaute Transmitter oder Anzeigen sind zu berücksichtigen,
gegebenenfalls ist die Halslänge entsprechend zu erhöhen.
Als Hilfestellung zur Auswahl der minimalen Halslänge wurden die folgenden Richtwerte
ermittelt.
Maximale Messstofftemperatur Empfehlung für Maß N Empfehlung für Maß X
100 °C [212 °F] - -
135 °C [275 °F] 20 mm [0,79 in] 20 mm [0,79 in]
200 °C [392 °F] 50 mm [1,97 in] 50 mm [1,97 in]
> 200 °C [392 °F] ≤ 450 °C [842 °F] 100 mm [3,94 in] 100 mm [3,94 in]
Bei Thermometern mit Anschlussleitung wird die Temperatur an der Übergangsstel-
le zum Anschlusskabel eingeschränkt. Diese beträgt max. 150 °C [302 °F]. Durch
Auswahl des Maßes X kann sichergestellt werden, dass die zulässige Temperatur nicht
überschritten wird.
3160670.07
kegeliges Gewindezylindrisches Gewinde
