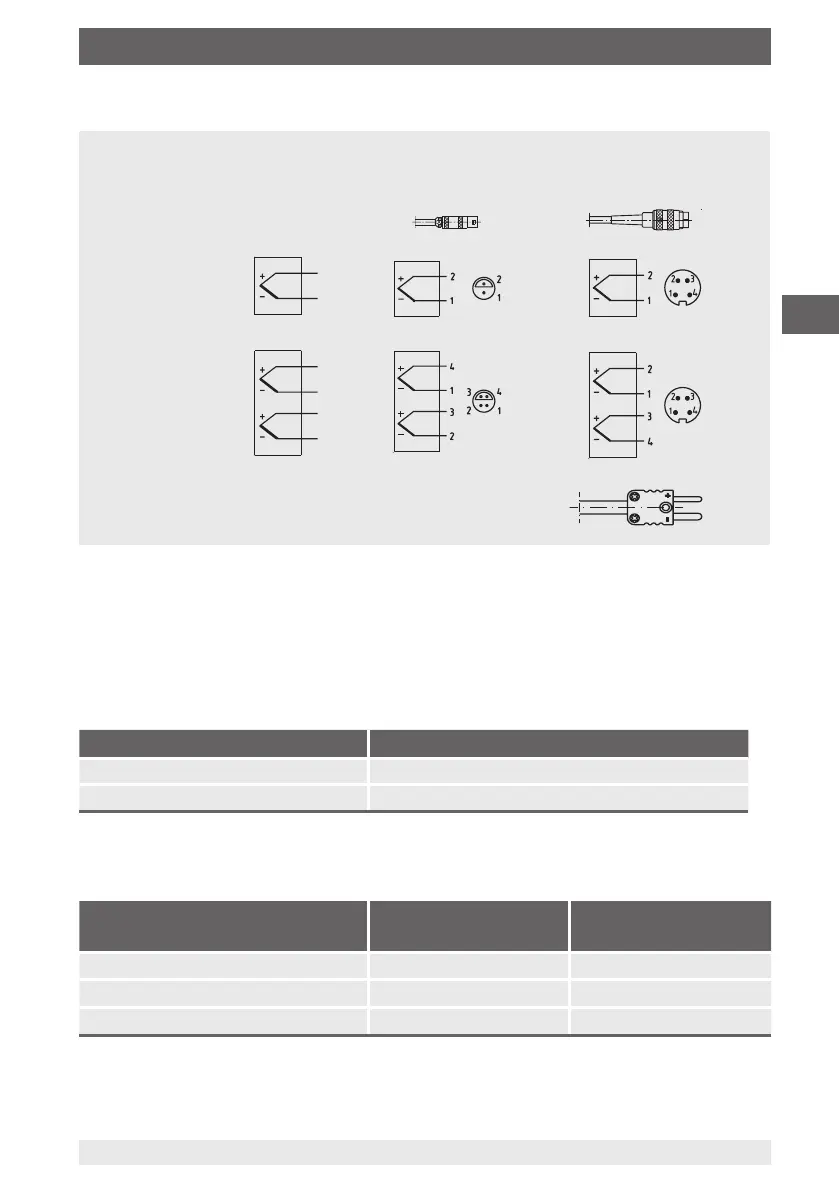

91Mode d'emploi WIKA, types TRxx et TCxx
14150915.08 04/2024 EN/DE/FR/ES
FR
5. Mise en service et utilisation
Avec câble ou connecteur
5.4 Couples de serrage
Jonction entre câble et presse-étoupe
Visser le raccord tournant à fond dans l’adaptateur (utiliser des outils appropriés.)
5.4.1 Couples de serrage entre le presse-étoupe (en plastique) et la tête de
raccordement
Jonction entre presse-étoupe et tête de raccordement
Filetages Couples de serrage
M20 x 1,5 12 Nm
½ NPT T.F.F.T 2 - 3
1)
1) Rotations après serrage à la main (T.F.F.T)
5.4.2 Couples de serrage pour raccords coulissants
Joint Rotations
1)
Pression maximale
en bar
Ferrule en acier inox 1 ¼ ... 1 ½ 100
Ferrule en acier inox à embout 1 ¼ ... 1 ½ 100
Ferrule PTFE 1 ¼ ... 1 ½ 8
1) Rotations après serrage à la main (T.F.F.T)
3171966.01
3374896.01
Connecteur Lemosa,
mâle sur le câble
Connecteur Binder
mâle sur le câble
(raccordement à visser/à enficher)
Thermocouple
unique
Pour le marquage
des extrémités de
câbles, voir tableau
Câble
Double
thermocouple
Les bornes positives et négatives sont marquées.
Deux connecteurs thermocouple sont utilisés avec
des doubles thermocouples.
Connecteur
thermocouple
3374900.01a
