92
Mode d'emploi WIKA, types TRxx et TCxx
14150915.08 04/2024 EN/DE/FR/ES
FR
5.4.3 Couples de serrage pour le thermomètre
■
Ne vissez ou ne dévissez l'instrument qu'avec les pans de la clé et avec le couple
prescrit en utilisant un outil approprié.
■
Le couple approprié dépend des dimensions du filetage de raccord et du joint utilisés
(forme/matériau).
■
Lorsque vous vissez ou dévissez l'instrument, n'utilisez pas la tête de raccordement
en tant que surface de contact.
■
Lors du vissage de l’instrument, veiller à ce que les filetages ne soient pas croisés.
■
Les filetages NPT de la tête ne doivent pas être desserrés par le client. Un lubrifiant
au PTFE/PFA est appliqué en usine au niveau des filetages NPT sur le doigt de gant/
tube de protection. Il doit être renouvelé si les filetages sont desserrés par le client.

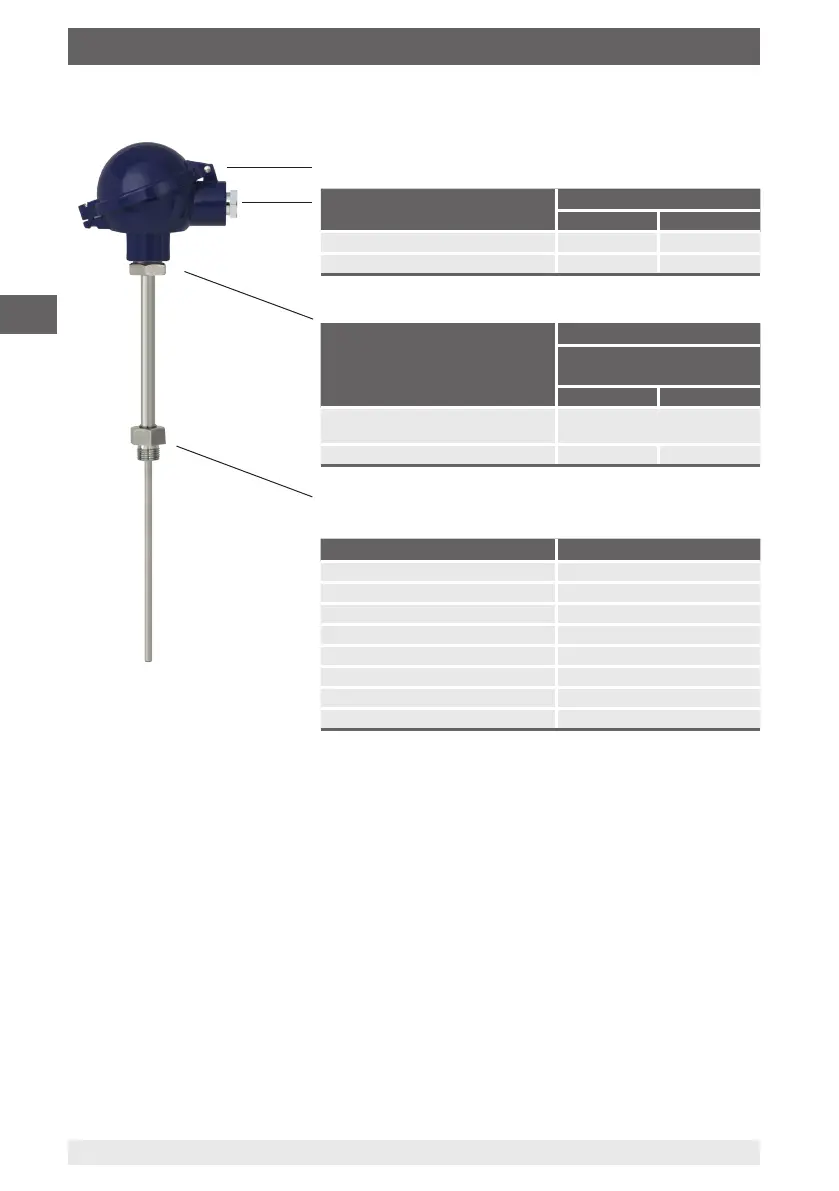

Tête de raccordement
BS, BSZ, BSZ-H, BSS, BSS-H, BSZ-K, BSZ-HK, KN4-A)
La figure montre la tête de raccordement BSZ
Filetages Couples de serrage
Matériau de la tête de
raccordement
Aluminium Acier inox
½ NPT L’utilisateur ne doit pas débran-
cher le raccordement.
M24 x 1,5 avec raccord tournant 27 Nm 30 Nm
Couples de serrage entre la tête de raccordement et l'extension
Couples de serrage pour le raccordement aux doigts de gant/
tubes de protection
Filetages Couples de serrage
½ NPT 30 Nm
¾ NPT 40 Nm
G ½ B 35 Nm
G ¾ B 40 Nm
M14 x 1,5 27 Nm
M18 x 1,5 35 Nm
M20 x 1,5 37 Nm
M27 x 1,5 42 Nm
5. Mise en service et utilisation
Filetages Couples de serrage
Métal En plastique
M20 x 1,5 20 Nm 12 Nm
½ NPT 20 Nm T. F. F. T 2-3
1)
1) Rotations après serrage à la main (T.F.F.T)
