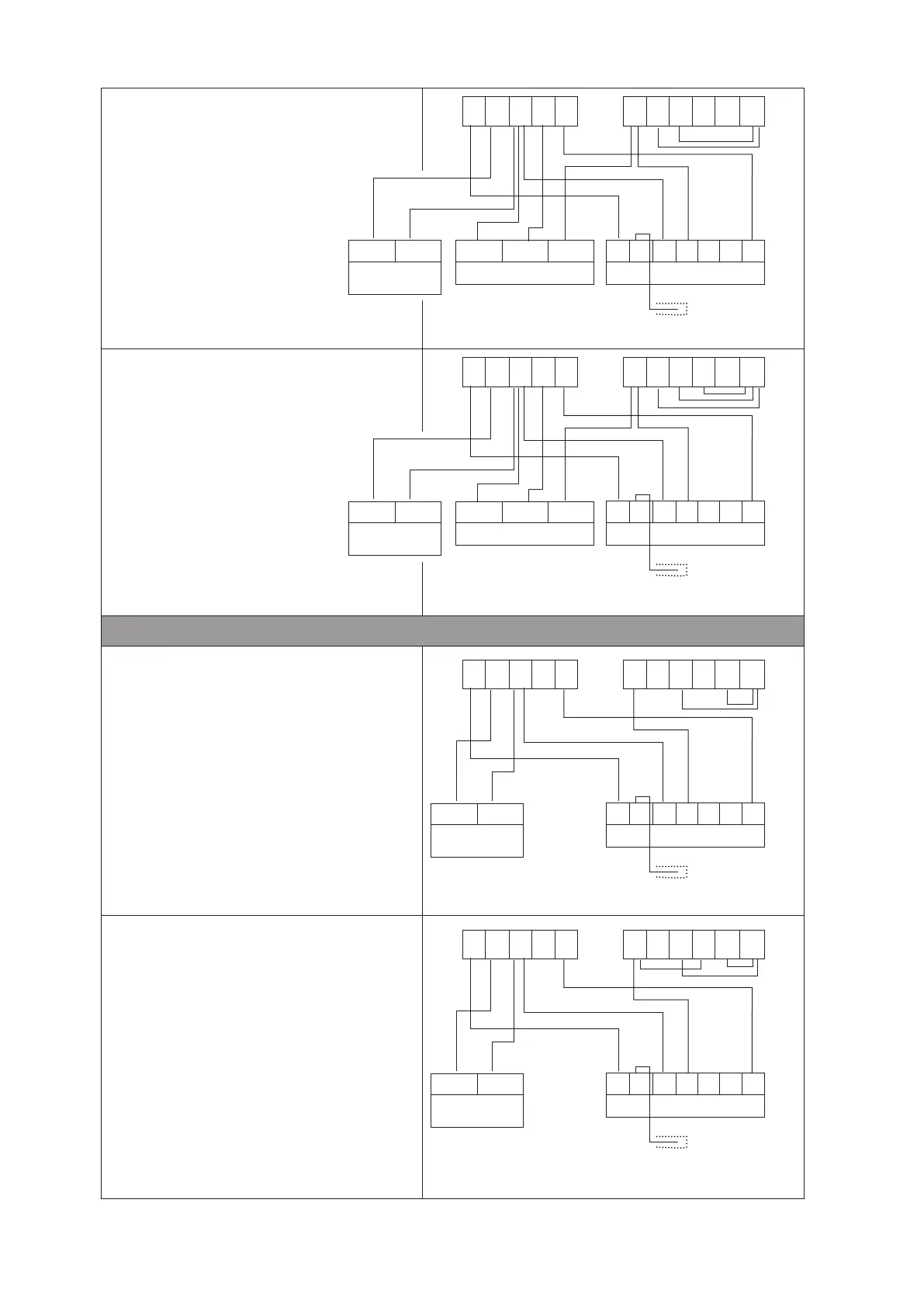

Einbau- und Betriebsanleitung - WILO-HELIX VE 1~
Drucksensor: 0-10V
Sollwert durch externe Steuerung 0-20mA
Drucksensor: 0-10V
Sollwert durch externe Steuerung 0-10V
Modus 3
Sollwert durch externe Steuerung 0-20mA
Sollwert durch externe Steuerung 0-10V
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 6 7 8
9
10 11
1 2 3 4 5 6 7 8 9 10 11
0V 0-10V +24V
Drucksensor
0V 0-10V +24V
Drucksensor
0-20mA 0V
Externe Kontrolle
0-10V 0V
Externe Kontrolle
0-20mA 0V
Externe Kontrolle
0-10V 0V
Externe Kontrolle
1 2 3 4 5 6 7
Potentiometer
1 2 3 4 5 6 7
Potentiometer
1 2 3 4 5 6 7
Potentiometer
1 2 3 4 5 6 7
Potentiometer
Isolieren Sie das Ende des
Restliches Kabel
Isolieren Sie das Ende des
Restliches Kabel
Isolieren Sie das Ende des
Restliches Kabel
Isolieren Sie das Ende des
Restliches Kabel
