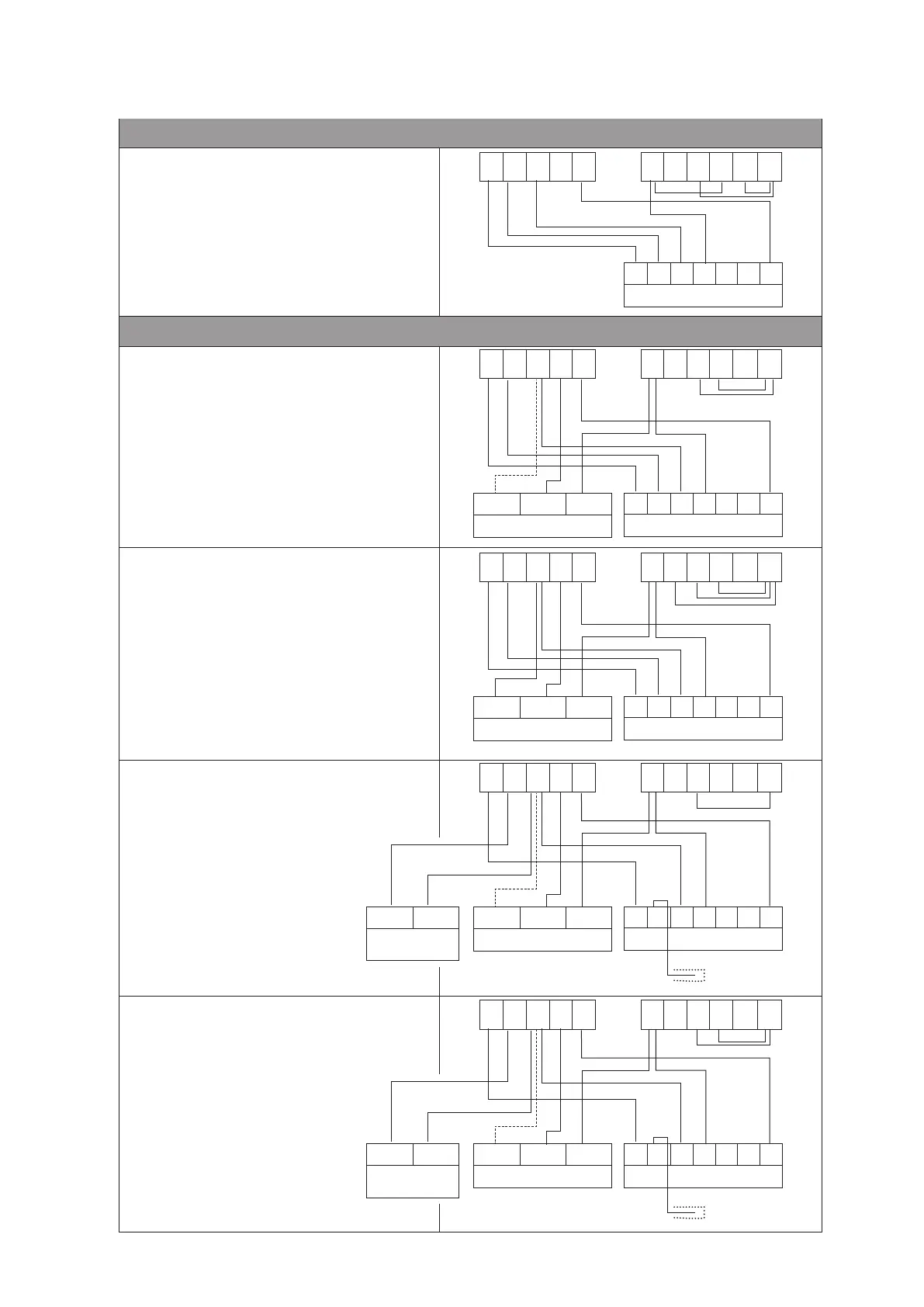

Betriebsarten und Diagramme
Modus 1 - Werkseinstellung
Einstellwert über Potentiometer (Werkseitige
Einstellung)
Modus 2
Drucksensor: 4-20mA
Einstellwert über Potentiometer
Drucksensor: 0-10V
Einstellwert über Potentiometer
Drucksensor: 4-20mA
Sollwert durch externe Steuerung 0-20mA
Drucksensor : 4-20mA
Sollwert durch externe Steuerung 0-10V
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 6 7 8
9
10 11
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 6 7 8 9 10 11
0V 4-20mA +24V
Drucksensor
0V 0-10V +24V
Drucksensor
1 2 3 4 5 6 7
Potentiometer
1 2 3 4 5 6 7
Potentiometer
1 2 3 4 5 6 7
Potentiometer
0V 4-20mA +24V
Drucksensor
0V 4-20mA +24V
Drucksensor
0-20mA 0V
Externe Kontrolle
0-20mA 0V
Externe Kontrolle
1 2 3 4 5 6 7
Potentiometer
1 2 3 4 5 6 7
Potentiometer
Isolieren Sie das Ende des
Restliches Kabel
Isolieren Sie das Ende des
Restliches Kabel
