Einbau- und Betriebsanleitung - WILO-HELIX VE 1~

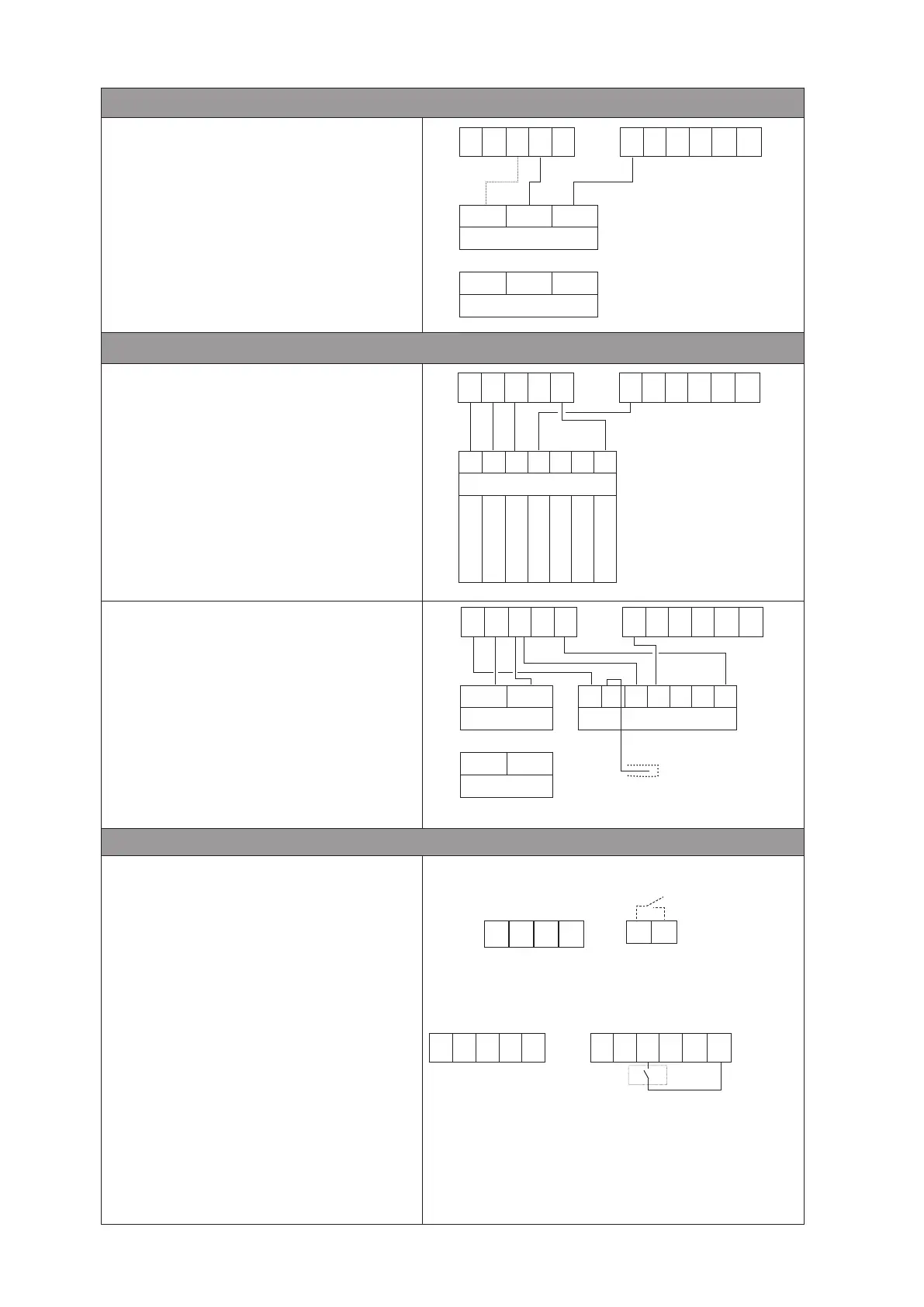

Drucksensors
- Drucksensor 4-20mA
• 2 Adern (4-20mA / +24V)
• 3 Adern (0V / 4-20mA / +24V)
- Drucksensor 0-10V
• 3 Adern (0V / 0-10V / +24V)
Sollwertkontrolle
- Einstellung des Sollwertes über Potentiometer
Drahtfarben:
- Einstellung des Sollwertes durch externe Steuerung
ACHTUNG!
Achten Sie darauf, den abisolierten Teil des vom
Potentiometer kommenden Drahtes von der Klemme
2 zu isolieren.
Pumpe ein/aus
Der Umrichter ist mit einem Relaiskontakt ausgestat-
tet, der (Geschlossen bei anliegender Spannung und
und Umrichter OK, Offen bei Stromausfall oder
Umrichter Ausfall).
Die Fernsteuerung ermöglicht das Ein- und
Ausschalten der Pumpe der Pumpe (freier Kontakt),
diese Funktion hat Vorrang vor den anderen
Funktionen.
Diese Fernsteuerung ist nicht auf den
Auslieferungszustand eingestellt (Shunt vorhanden).
Wenn Sie die Fernsteuerung verwenden wollen, ent-
fernen Sie den Nebenschluss und ersetzen Sie ihn
durch einen freien Kontakt.
Beispiel:
Schwimmerschalter, Manometer für Trockenlauf...
0V 4-20mA +24V
Drucksensor
oder
0V 0-10V +24V
Drucksensor
1 2 3 4 5 6 7 8 9 10 11
0-20mA 0V
Externe Kontrolle
oder
0-10V 0V
Externe Kontrolle
1 2 3 4 5 6 7
Potentiometer
gelb
grau
braun
grün
weiß
1 2 3 4 5 6 7
Potentiometer
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 6 7 8
9
10 11
Isolieren Sie das Ende des
Restliches Kabel
Fernsteuerung
Nicht verwendet
Kontakt: 240V-2A AC
Fehlerbericht
10V
0V
+24V
+24V
1 2 3 4 5 6 7 8
9
10 11
41 42
