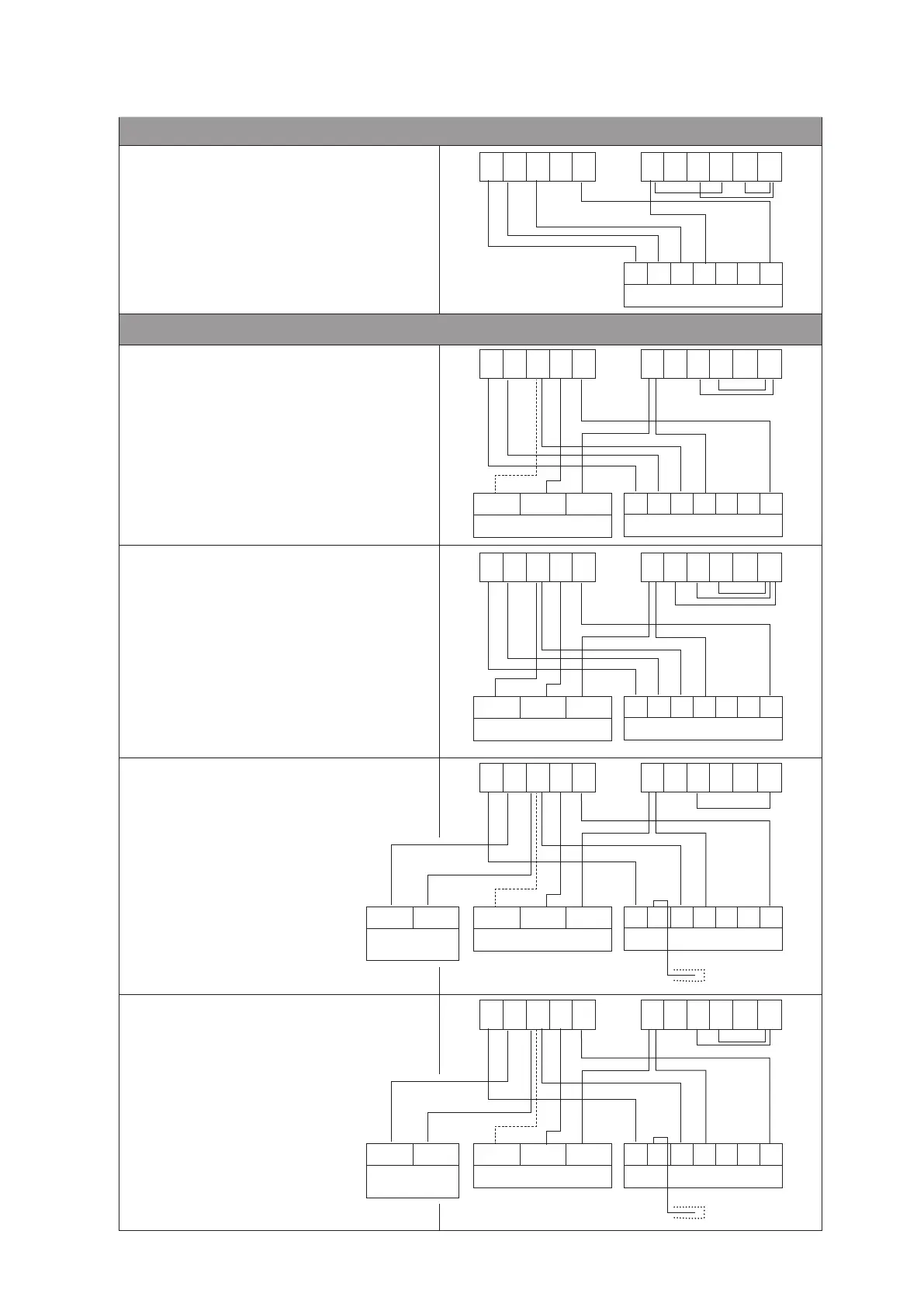

Modos de funcionamiento y diagramas
Modo 1 - Ajuste de fábrica
Ajuste con potenciómetro (Ajuste de fábrica)
Modo 2
Sensor: 4-20mA
Ajuste con potenciómetro
Sensor: 0-10V
Ajuste con potenciómetro
Sensor: 4-20mA
Mando externo 0-20mA
Sensor: 4-20mA
Mando externo 0-10V
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 6 7 8
9
10 11
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 6 7 8 9 10 11
0V 4-20mA +24V
Sensor
0V 0-10V +24V
Sensor
1 2 3 4 5 6 7
Potenciómetro
1 2 3 4 5 6 7
Potenciómetro
1 2 3 4 5 6 7
Potenciómetro
0V 4-20mA +24V
Sensor
0V 4-20mA +24V
Sensor
0-20mA 0V
Mando externo
0-20mA 0V
Mando externo
1 2 3 4 5 6 7
Potenciómetro
1 2 3 4 5 6 7
Potenciómetro
Aislar el extremo del
cable restante
Aislar el extremo del
cable restante
