Instrucciones de instalación y funcionamiento - WILO-HELIX VE 1~

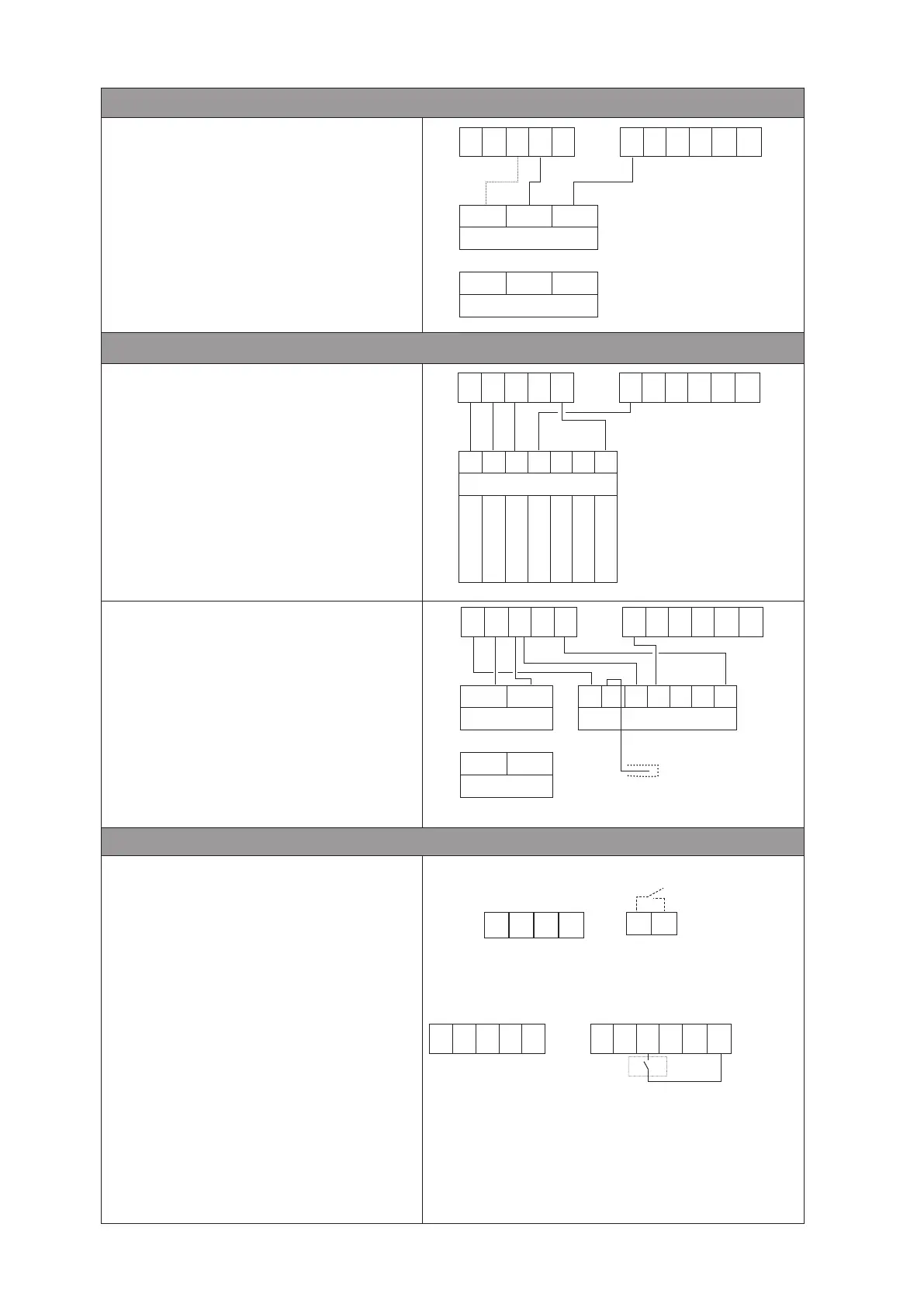

Sensor de presión
- Sensor de presión 4-20mA
• 2 hilos (4-20mA / +24V)
• 3 hilos (0V / 4-20mA / +24V)
- Sensor de presión 0-10V
• 3 hilos (0V / 0-10V / +24V)
Ajuste de la consigna
- Ajuste del valor de consigna con la ayuda de un
potenciómetro
Color de los cables:
- Ajuste del valor de consigna a través del mando
externo
¡ATENCIÓN!
Tener cuidado de aislar la parte pelada del cable a
desconectar del terminal 2, procedente del potenció-
metro.
Bomba de encendido/apagado
El variador de velocidad está equipado con un cont-
acto de relé de avería para indicar si el inversor está
bien (cerrado cuando hay alimentación y el inversor
está bien, abierto si no hay alimentación o en caso de
avería del inversor).
El mando a distancia permite arrancar o parar la
bomba (contacto seco), esta función tiene prioridad
sobre las demás.
El mando a distancia no está configurado en la entre-
ga (presencia de una derivación).
Si desea configurar este mando a distancia, retire la
derivación (8 y 11) y sustitúyala por un contacto seco.
Ejemplo: interruptor de flotador, interruptor de baja
presión de agua..
Traducción realizada con la versión gratuita del tra-
ductor www.DeepL.com/Translator
0V 4-20mA +24V
Sensor de presión
o
0V 0-10V +24V
Sensor de presión
1 2 3 4 5 6 7 8 9 10 11
0-20mA 0V
Mando externo
o
0-10V 0V
Mando externo
1 2 3 4 5 6 7
Potenciómetro
amarillo
gris
marrón
verde
blanco
1 2 3 4 5 6 7
Potenciómetro
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 6 7 8
9
10 11
Aislar el extremo del
cable restante
Control remoto
No se utiliza
Contacto: 240V-2A AC
Reporte de fallas
10V 0V +24V +24V
1 2 3 4 5 6 7 8 9 10 11
41 42
81
