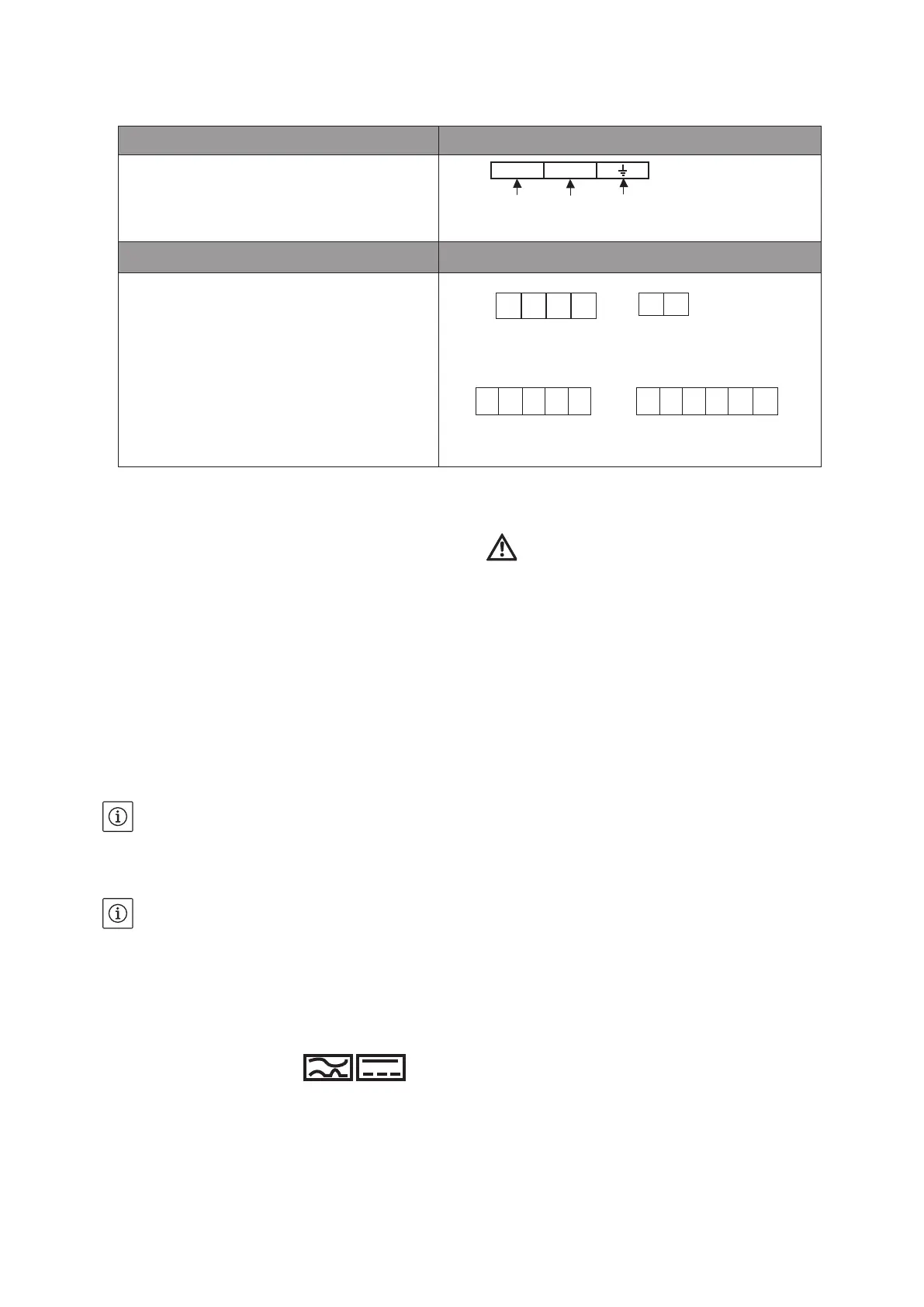

Collegamento di rete Morsetto
Collegare tre conduttori del cavo ai 3 morsetti
della scheda.
(fase + neutro + terra).
Fig. A4, rif. 4
Collegamento di ingressi / uscite Morsetti ingressi / uscite
41/42: Riporto dei guasti (contatto secco)
10V : +10V DC max 5mA
0V : Zero volt
+24V : +24V DC max 200mA
Fig. A5
L N
Conduttori
Ø2,5 mm2
10V 0V +24V +24V
1 2 3 4 5 6 7 8 9 10 11
41 42
96
Italiano
Informazioni sui collegamenti elettrici
Allentare le viti e togliere il coperchio del convertitore.
- Le caratteristiche elettriche (frequenza, tensione,
corrente nominale) del convertitore difrequenza
sono riportate sulla targhetta diidentificazione
della pompa. Verificare che latensione del con-
vertitore difrequenza corrisponda aquella della
rete.
- La protezione elettrica del motore èintegrata
nel convertitore. I parametri tengono conto delle
caratteristiche della pompa edevono garantire
laprotezione della pompa equella del motore.
- In caso diimpedenza tra massa epunto dineu-
tro, installare una protezione amonte del con-
vertitore difrequenza.
- Per proteggere l’impianto direte, installare
uninterruttore diisolamento con fusibile (tipo gF).
NOTA: se è necessario installare un disgiuntore
differenziale per la protezione dell’utenza, lo
stesso deve essere ad effetto ritardato.
Regolare le caratteristiche del disgiuntore in base
alla corrente indicata sulla targhetta della pompa.
NOTA: la pompa è dotata di un convertitore di fre-
quenza e non necessita di essere protetta medi-
ante un interruttore automatico differenziale. I
convertitori di frequenza possono compromettere
il corretto funzionamento di interruttori automat-
ici differenziali.
Eccezione: gli interruttori automatici differenziali
selettivi sensibili a tutte le correnti sono consen-
titi.
• Denominazione: RCD
• Corrente diintervento: > 30 mA.
- Servirsi unicamente dicavi dipotenza conformi
alle norme vigenti.
- Protezione con fusibili lato rete massima consen-
tita: 20 A.
- Caratteristica diintervento dei fusibili: B.
ATTENZIONE! Rischio di danni materiali!
A seconda delle configurazioni operative, un
conduttore interno erroneamente scollegato
nell’area dei collegamenti può danneggiare il
convertitore.
- Scollegare il conduttore a entrambe le
estremità.
- Toglierlo.
