14
5.3 Messen des Volumenstroms
5.3.1 Messen mit Messtrichter
Wichtiger Hinweise:
Verwenden Sie bei Messungen an Drallauslässen oder an Axial-Ventilen, den
„Wöhler FA 410/430 Messtrichter mit Drall-Gleichrichter“ (Artikel 4164) oder rüsten
Sie Ihren Messtrichter mit einem Drall-Gleichrichter (Artikel 23501) nach, siehe Zu-
behör.
Vor der Messung an Push-Pull-Geräten prüfen Sie, ob dies über ein Axial-Ventil
verfügt. In diesem Fall verwenden Sie den Messtrichter mit Gleichrichter, siehe
oben.

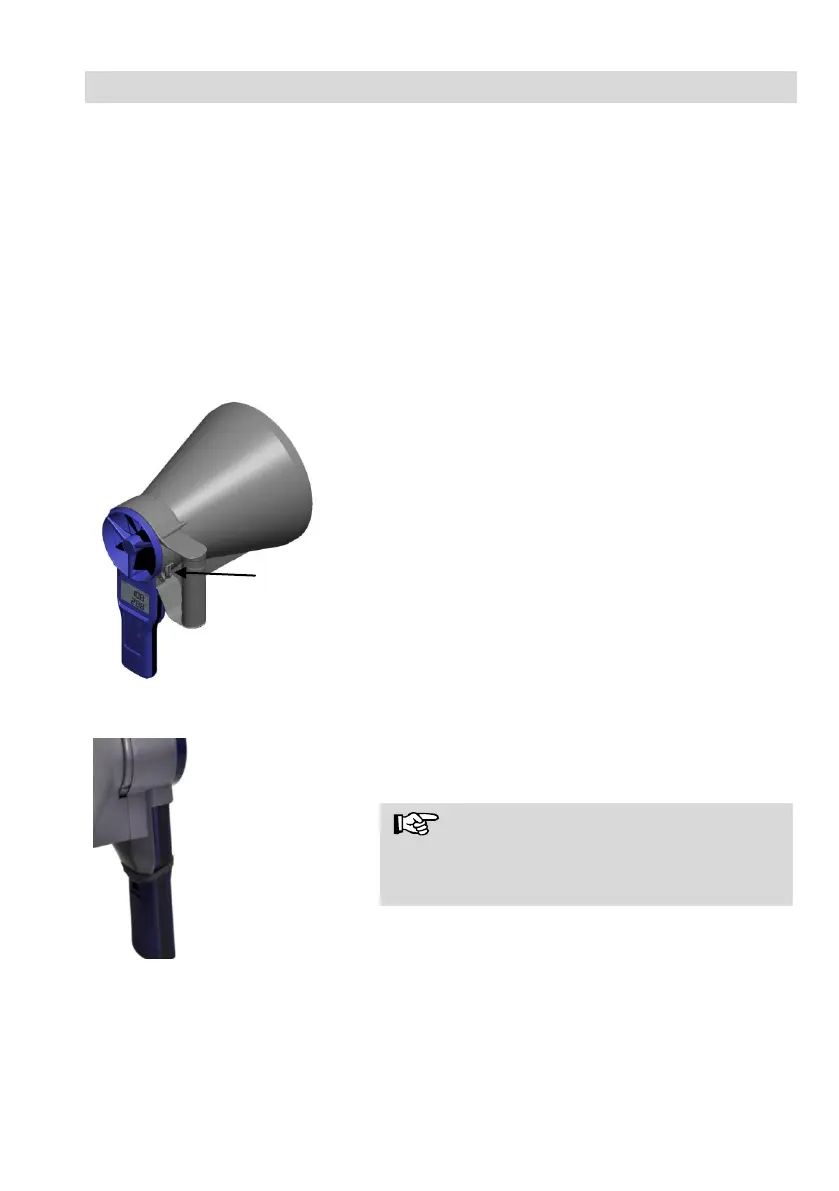

Abb. 7: Wöhler FA 410/430 in einen
runden Messtrichter eingesetzt
Zur Messung an Luftdurchlässen wird die Ver-
wendung des maßlich passenden Messtrichters
empfohlen.
Zum Aufstecken auf das Flügelradanemometer
stehen ein eckiger Messtrichter 346 x 346 mm
und ein runder Messtrichter Ø 210 mm zur Verfü-
gung, vgl. Zubehör.
Drücken Sie das Flügelradanemometer in die
Halterung am Trichter.
Zum Fixieren stellen Sie den Hebel neben
dem Flügelrad nach oben. (in der nebenste-
henden Abbildung mit Pfeil markiert).
Abb. 8: Wöhler Flügelradanemometer auf
den Trichter montiert und mit Gummiring
gesichert
Sichern Sie das Messgerät mit dem Gummi-
ring, der dem Trichterset beiliegt.
HINWEIS!
Bei Messungen unter der Decke kann es vor-
kommen, dass das Messgerät sich aus der Halte-
rung löst, falls es nicht gesichert ist.
Wenn das Gerät fest in der Halterung sitzt, er-
kennt es automatisch, dass ein Trichter ange-
schlossen ist. Im Display erscheint dann das
