Montage 19
MAN1260 (09.04.2018)

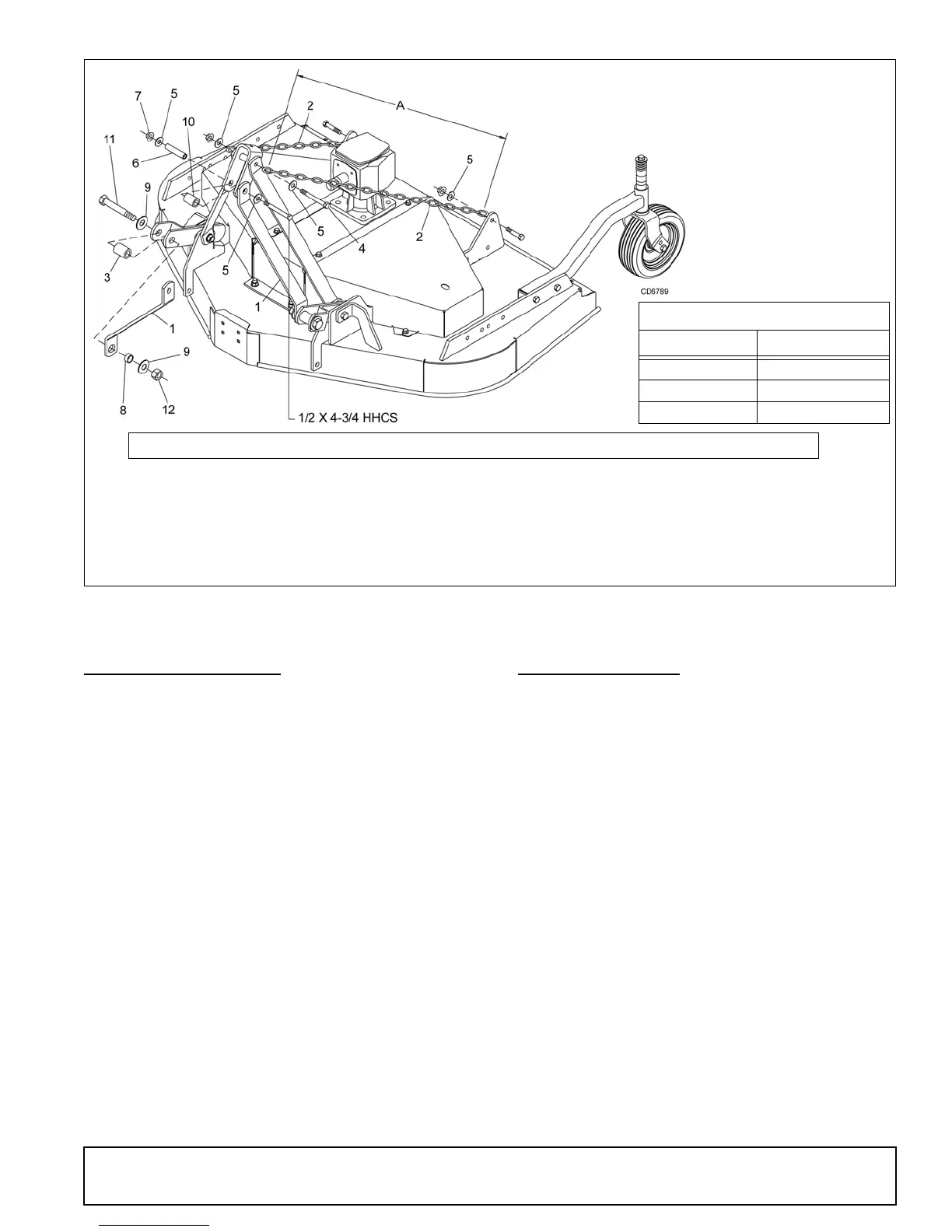

ABBILDUNG 23
. Installieren der Schnell-Anhängerkupplung (Optional)
HÄNDLER-CHECKLISTEN
VOR-LIEFERUNGS-CHECKLISTE
(HÄNDLERVERANTWORTUNG)
Überprüfen Sie das Gerät nach der Montage gründlich, um sicherzustellen, dass alles
richtig installiert und montiert ist, bevor Sie es an den Kunden liefern.
Folgende Checklisten sind als Erinnerung an die zu prüfenden Punkte vorgesehen.
Haken Sie jeden Eintrag ab, wenn er durchgeführt oder nachdem eine Einstellung
vorgenommen wurde.
___ Überprüfen Sie, dass alle Sicherheitsaufkleber angebracht und in gutem
Zustand sind. Ersetzen Sie sie bei Beschädigung.
___ Überprüfen Sie die ordnungsgemäße Montage und den Zustand der
Abschirmungen und Schutzvorrichtungen. Ersetzen Sie sie bei
Beschädigung.
___ Überprüfen Sie den festen Sitz aller Schrauben.
___ Überprüfen Sie die korrekte Montage aller Splinte und Sicherungsstifte.
Ersetzen Sie sie bei Beschädigung.
___ Überprüfen und ölen Sie sämtliche Schmiermittelpunkte gemäß den
„Schmierungshinweisen“ auf Seite 12.
___ Die Getriebe sind nicht vorgefüllt. Füllen Sie sie vor der Lieferung wie in
„Wartung durch den Betreiber, Schmierungshinweise“ auf Seite 12
beschrieben und prüfen Sie auf leckende Dichtungen.
___ Überprüfen Sie die korrekte Montage der Messer.
LIEFERUNGSCHECKLISTE
(HÄNDLERVERANTWORTUNG)
___ Zeigen Sie dem Kunden, wie man Einstellungen vornimmt und die richtige
PTO-Drehzahl wählt.
___ Weisen Sie den Kunden in die Schmierung ein und erklären Sie die
Wichtigkeit der Schmierung.
___ Weisen Sie auf die Sicherheitsaufkleber hin. Erklären Sie deren Inhalt und
die Notwendigkeit, sie an ihrem Platz und in gutem Zustand zu halten.
Betonen Sie die erhöhten Sicherheitsrisiken bei Nichtbeachtung der
Anweisungen.
___ Legen Sie das Bedienerhandbuch vor und raten Sie den Kunden und alle
Betreibern, es vor dem Betrieb des Geräts zu lesen. Weisen Sie auf die
Sicherheitsvorschriften im Handbuch hin, erläutern Sie deren Bedeutung
und betonen Sie die erhöhten Sicherheitsrisiken, die bei Nichtbeachtung
der Sicherheitsregeln bestehen.
___ Zeigen Sie dem Kunden, wie er sich vergewissern kann, dass der
Antriebsstrang ordnungsgemäß installiert ist und dass der federbetätigte
Sicherungsstift oder Schließring frei gleitet und in der Nut der
Traktorzapfwelle sitzt.
___ Zeigen Sie dem Kunden die sicheren und ordnungsgemäßen Verfahren für
das Auf- und Absteigen vom Gerät und die Lagerung des Geräts.
___ Erklären Sie dem Kunden die mögliche Gefährdung durch Quetschen
unter angehobenen Geräten. Weisen Sie darauf hin, dass vor Arbeiten
unter dem Gerät der Antriebsstrang getrennt werden muss, alle Ecken mit
Unterstellböcken gesichert werden müssen und alle Anweisungen des
Bedienerhandbuchs zu befolgen sind. Erklären Sie, dass das Aufbocken
verhindert, dass Geräte aufgrund von Hydraulikleckagen, Ausfällen des
Hydrauliksystems oder Ausfällen mechanischer Komponenten
herunterfallen.
___ Fügen Sie bei Aufsitzgeräten Radgewichte, Ballast in den Vorderreifen
und/oder Front-Traktorgewichte hinzu, um die Stabilität de Fahrzeugfront
zu erhöhen. Auf den Vorderrädern des Traktors müssen mindestens 20 %
des gesamten Traktor- und Gerätegewichtes liegen. Wenn Sie Gewichte
hinzufügen, um 20 % des Traktor- und Gerätegewichts auf die Vorderräder
zu verlegen, darf das Gewicht der Überrollschutz-Zertifizierung nicht
überschritten werden. Wiegen Sie den Traktor und die Ausrüstung. Eine
Schätzung ist nicht ausreichend!
___ Machen Sie den Kunden auf optional verfügbare Geräte aufmerksam,
damit er bei Bedarf die richtige Wahl treffen kann.
___ Weisen Sie auf alle Schutzvorrichtungen und Abschirmungen hin. Erklären
Sie deren Wichtigkeit und die Sicherheitsrisiken, die bestehen, wenn sie
nicht an ihrem Platz und in gutem Zustand gehalten werden.
TABELLE DER KETTEN-ZUSCHNITTMASSE
Modell Abmessung „A“
PRD6000E 1016 mm (40 in)
PRD7200E 1143 mm (45 in)
PRD8400E 1270 mm (50 in)
HINWEIS:
Dieses Set wird bei anderen Modellen eingesetzt. Benutzen Sie ausschließlich das unten aufgeführte Montagematerial.
1. Offset-Verbindung, 9,5 x 50,8 x 381 mm (0.38 x 2 x 15 in)
2. Kette, 9,5 mm (3/8 in) Probespule 38-Verbindungen
3. Hülse, 23,8 x 36,5 x 49,2 mm (0.94 x 1.44 x 1.94 in)
4. Schraube, 1/2 NC x 6 HHCS GR5
5. Flache Unterlegscheibe, 1/2 in
6. Hülse, 12,7 x 19,1 x 85,7 mm (0.50 x 0.75 x 3.38 in)
7. 1/2 NC Flanschkontermutter
8. Hülse, 22,2 x 28,6 x 15,1 mm
(7/8 x 1-1/8 x 19/32 in)
9. Flache Unterlegscheibe, 3/4 in
10. Hülse, 20,6 x 31,8 x 45,0 mm (0.81 x 1.25 x 1.81 in)
11. Schraube, 3/4 NC x 4-1/2 HHCS
12. Sechskant-Mutter 3/4 NC
