20 Anhang

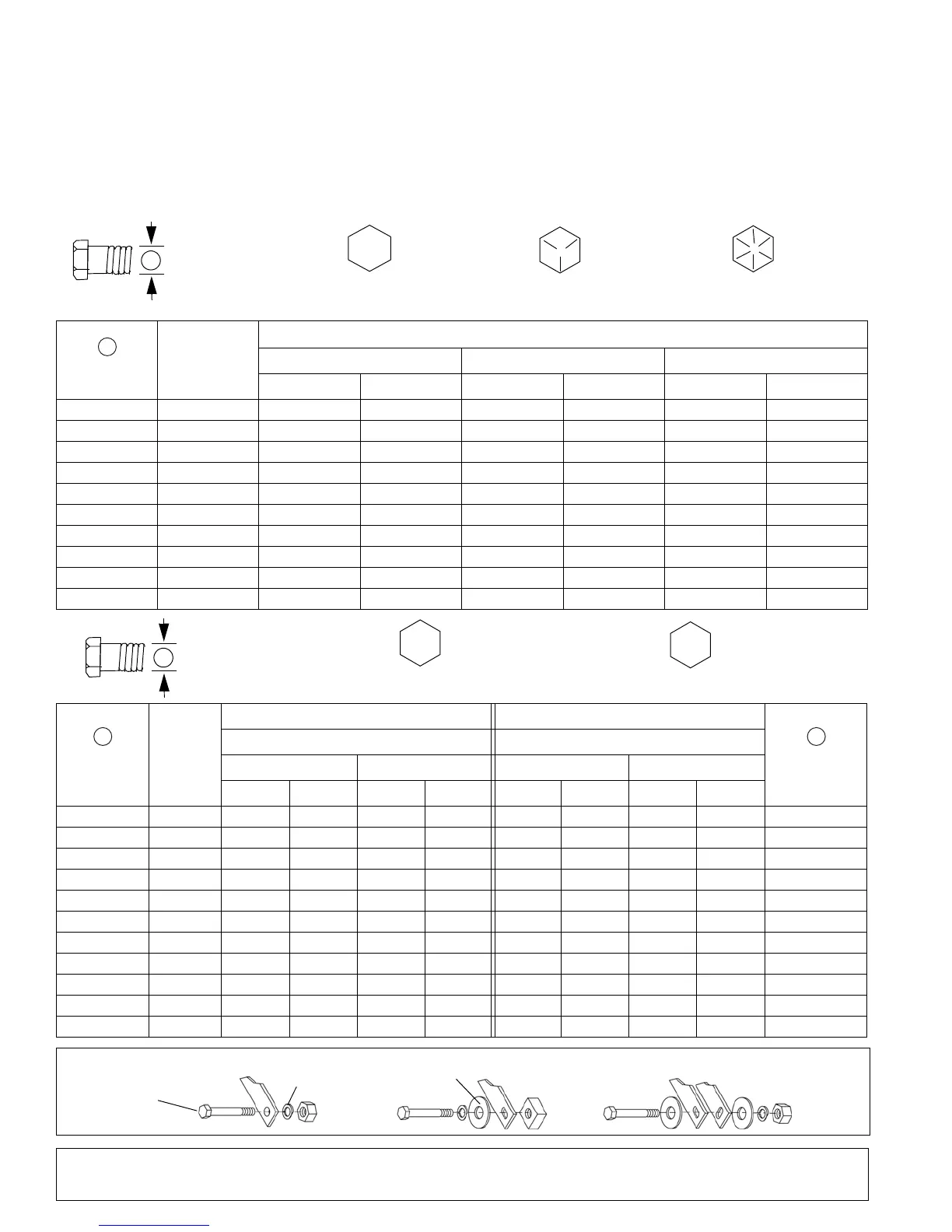

Schrauben-Drehmoment- und Größentabellen (Rev. 28.03.2007)
SCHRAUBEN-DREHMOMENT-TABELLE
Ziehen Sie das Montagematerial immer mit diesen Werten an, es sei denn, für eine bestimmte Anwendung ist ein anderer Drehmomentwert
oder eine andere Anzugsmethode angegeben.
Die Verbindungselemente müssen immer in der gleichen Qualität ersetzt werden, die in der Stückliste des Handbuchs angegeben ist.
Verwenden Sie immer das richtige Werkzeug zum Festziehen des Montagematerials: SAE für SAE-Montagematerial und Metrisch für
metrisches Montagematerial.
Vergewissern Sie sich, dass die Gewinde der Befestigungselemente sauber sind und Sie die Gewinde korrekt eindrehen.
Alle Drehmomentwerte beziehen sich auf die von SAE J1701 MAR 99 und J1701M JUL 96 definierten Montagematerial-Spezifikationen.
Durchmesser
(Zoll)
Schrauben-
schlüssel
MARKIERUNG AM KOPF
SAE 2 SAE 5 SAE 8
lbs-ft Nm lbs-ft Nm lbs-ft Nm
1/4 in 7/16 in 6 8 10 13 14 18
5/16 in1/2 in121719262737
3/8 in 9/16 in 23 31 35 47 49 67
7/16 in5/8 in3648557578106
1/2 in 3/4 in 55 75 85 115 120 163
9/16 in 13/16 in 78 106 121 164 171 232
5/8 in 15/16 in 110 149 170 230 240 325
3/4 in 1 1/8 in 192 261 297 403 420 569
7/8 in 1 5/16 in 306 416 474 642 669 907
1 in 1 1/2 in 467 634 722 979 1020 1383
Durchmesser
und Gewinde
(Millimeter)
Schrauben-
schlüssel
GROBGEWINDE FEINGEWINDE
Durchmesser
und Gewinde
(Millimeter)
MARKIERUNG AM KOPF MARKIERUNG AM KOPF
Metrisch 8,8 Metrisch 10,9 Metrisch 8,8 Metrisch 10,9
Nm lbs-ft Nm lbs-ft Nm lbs-ft Nm lbs-ft
6 x 1,0 10 mm 8 6 11 8 8 6 11 8 6 x 1,0
8 x 1,25 13 mm 20 15 27 20 21 16 29 22 8 x 1,0
10 x 1,5 16 mm 39 29 54 40 41 30 57 42 10 x 1,25
12 x 1,75 18 mm 68 50 94 70 75 55 103 76 12 x 1,25
14 x 2,0 21 mm 109 80 151 111 118 87 163 120 14 x 1,5
16 x 2,0 24 mm 169 125 234 173 181 133 250 184 16 x 1,5
18 x 2,5 27 mm 234 172 323 239 263 194 363 268 18 x 1,5
20 x 2,5 30 mm 330 244 457 337 367 270 507 374 20 x 1,5
22 x 2,5 34 mm 451 332 623 460 495 365 684 505 22 x 1,5
24 x 3,0 36 mm 571 421 790 583 623 459 861 635 24 x 2,0
30 x 3,0 46 mm 1175 867 1626 1199 1258 928 1740 1283 30 x 2,0
DREHMOMENTTABELLE
SAE-SERIE
SAE-Schraubenkopf-
Kennzeichnung
SAE Grad 2
(keine Striche)
SAE Grad 5
(3 radiale Striche)
SAE Grad 8
(6 radiale Striche)
METRISCHE BAUREIHE:
DREHMOMENT-TABELLE
Metrische Schraubenkopf-
Kennzeichnung
8,8
Metrisch
Grad 10,9
10,9
Metrisch
Grad 8,8
A
Typische Scheibenmontage
Sicherungsscheibe
Flache Unterlegscheibe
8/9/00
Schraube
