Anhang 21
Schrauben-Drehmoment- und Größentabellen (Rev. 28.03.2007)

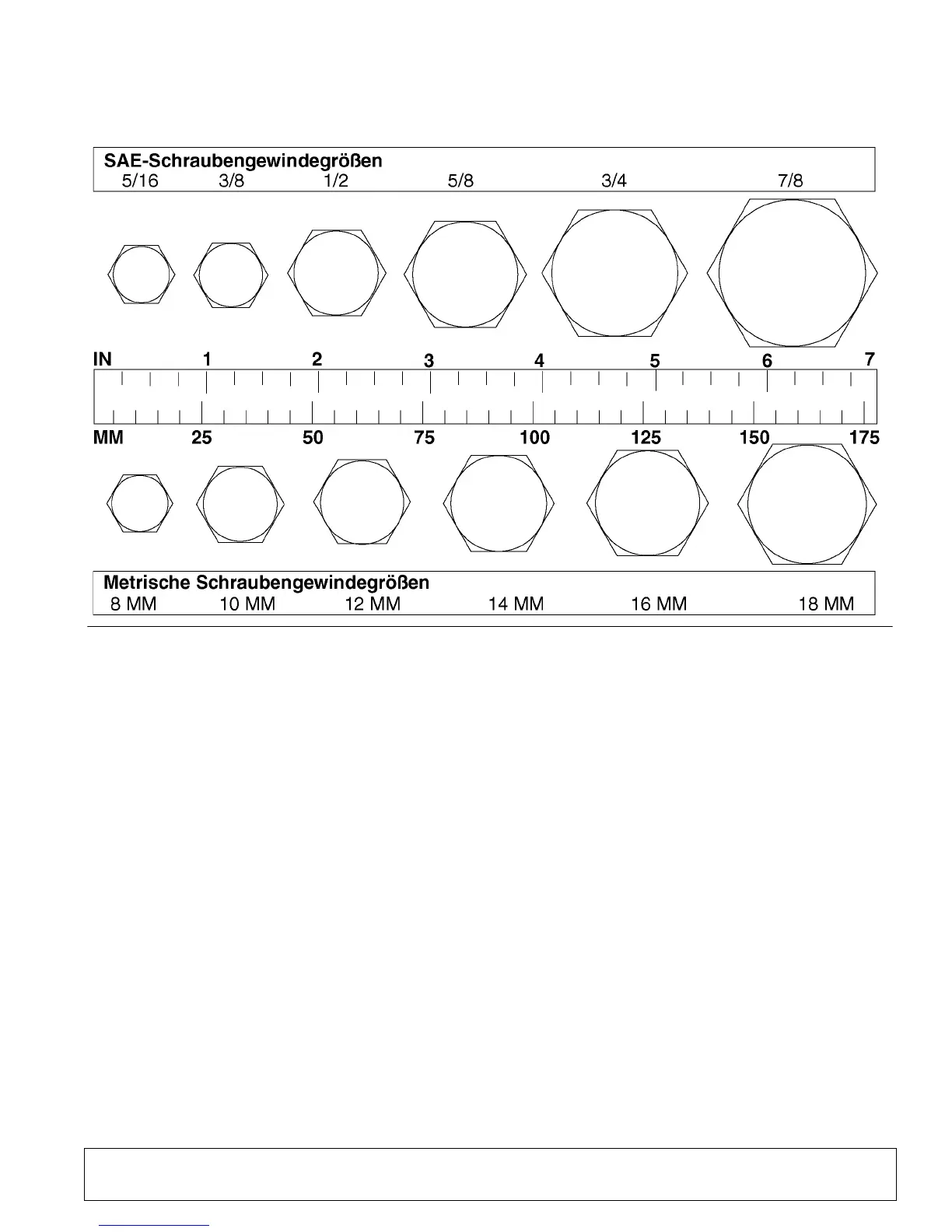

SCHRAUBEN-GRÖSSENTABELLE
HINWEIS: Die Tabelle zeigt die Schraubengewindegrößen und die entsprechenden Kopfgrößen (Schlüssel) für Standard-SAE- und
metrische Schrauben.
ABKÜRZUNGEN
AG .......................................................................... Landwirtschaft
ASABE ........................... ........ American Society of Agricultural &
Biological Engineers (ehemals ASAE)
ASABE ...American Society of Agricultural & Biological Engineers
(ehemals ASAE)
ATF................................................. Automatikgetriebe-Flüssigkeit
BSPP........................................ Britisches Standard-Rohr Parallel
BSPTM ..Britisches Standard-Rohr mit konischem Außengewinde
CV ...................................................... Konstante Geschwindigkeit
CCW......................................................Gegen den Uhrzeigersinn
CW ..................................................................... Im Uhrzeigersinn
F .............................................................................. Innengewinde
FT .............................................................. Vollständiges Gewinde
GA........................................................................................Gauge
GR (5, etc.)............................................................... Grad (5 usw.)
HHCS ............................................................. Sechskantschraube
HT...........................................................................Hitzebehandelt
JIC .......................................Joint Industry Council 37°
Grad Flare
LH................................................................................ Linke Hand
LT........................................................................................... Links
m .......................................................................................... Meter
mm ................................................................................. Millimeter
M ............................................................................Außengewinde
MPa............................................................................ Megapascal
N.........................................................................................Newton
NC ............................................................................National Grob
NF..............................................................................National Fein
NPSM...................................Nationales Rohr gerade mechanisch
NPT .........................................................Nationales Rohr konisch
NPT SWF .... Nationales Rohr konisch schwenkbar Innengewinde
ORBM................................. O-Ring-Nabenstück – Außengewinde
P.......................................................................... Steigung/Teilung
PBY ........................................................................ Power-Beyond
psi................................................................Pfund pro Quadratzoll
PTO....................................................................... Power Take Off
QD....................................................................... Schnellkupplung
RH .............................................................................Rechte Hand
ROPS ..........................................................Überrollschutzstruktur
RPM ......................................................Umdrehungen pro Minute
RT........................................................................................Rechts
SAE ............................................Society of Automotive Engineers
UNC...................................................................... Einheitlich Grob
UNF....................................................................... Einheitlich Fein
UNS...................................................................Einheitlich Spezial
