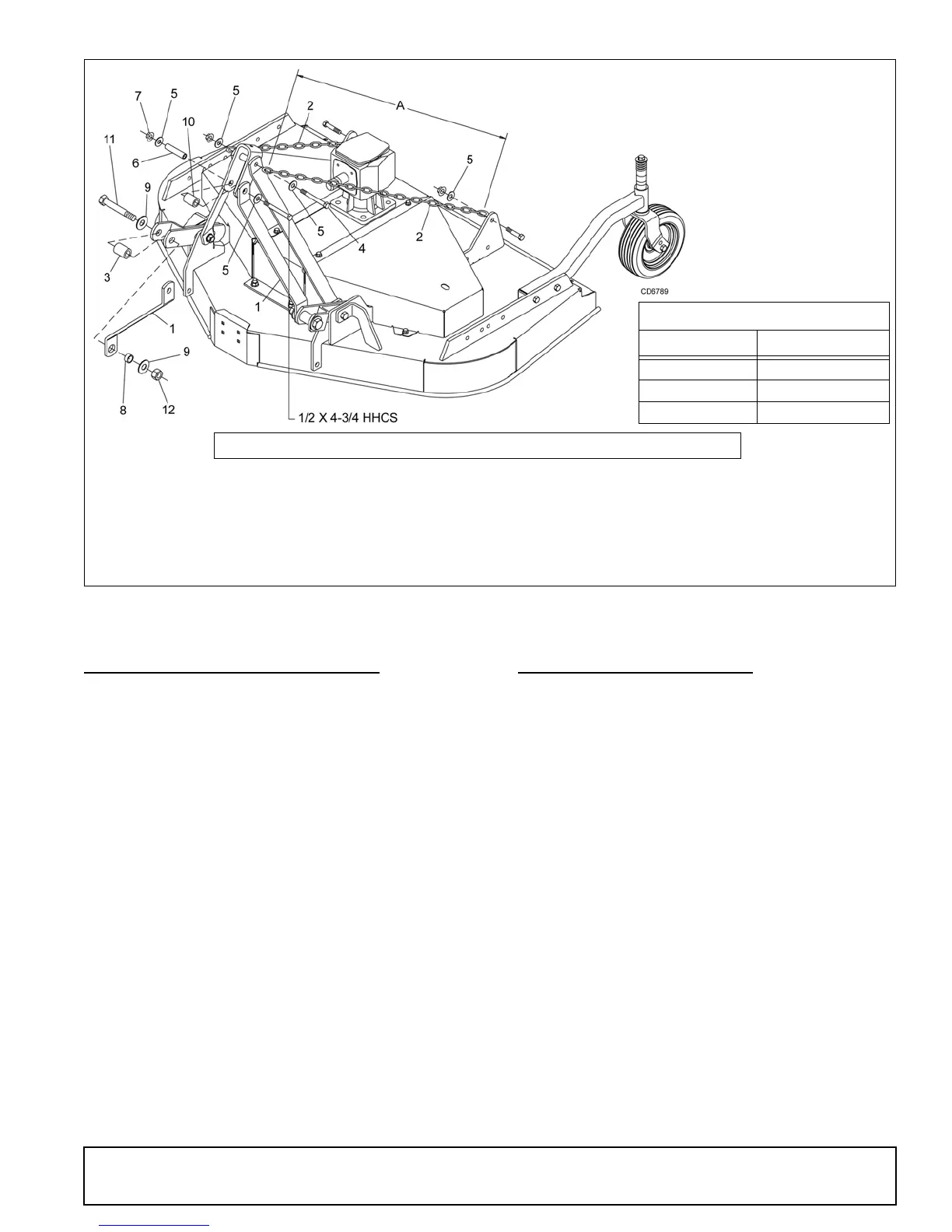

Figura 23 . Instalación del juego de enganche rápido (opcional)
LISTAS DE VERIFICACIÓN DEL DISTRIBUIDOR
LISTA DE VERIFICACIÓN PREVIA A LA ENTREGA
(RESPONSABILIDAD DEL DISTRIBUIDOR)
Inspeccione el equipo de forma exhaustiva después de montarlo y asegúrese de que
está bien configurado antes de entregarlo al cliente.
Las siguientes listas de verificación son un recordatorio de los puntos que debe
inspeccionar. Marque cada elemento cuando lo haya encontrado en buenas
condiciones o después de realizar los ajustes adecuados.
___ Asegúrese de que todas las pegatinas de seguridad estén colocadas y en
buen estado. Reemplácelas si están dañadas.
___ Asegúrese de que todas las protecciones estén colocadas y en buen
estado. Reemplácelas si están dañadas.
___ Revise todos los pernos y asegúrese de que estén correctamente
apretados.
___ Asegúrese de que todas las chavetas guía y de seguridad estén bien
colocadas. Reemplácelas si están dañadas.
___ Revise y engrase todos los puntos de lubricación que se indican en la
“información de lubricación” en AAAAAAAAAAAAAAAAAAAAA.
___ Las cajas de cambios no se llenan en la fábrica. Antes de la entrega,
rellene la hoja “información de lubricación, revisión del propietario” tal y
como se indica en la página 12 y compruebe que no hay fugas.
___ Asegúrese de que las cuchillas se hayan colocado correctamente.
LISTA DE VERIFICACIÓN DE ENTREGA
(RESPONSABILIDAD DEL DISTRIBUIDOR)
___ Enseñe al cliente cómo llevar a cabo los ajustes y seleccione una
velocidad de la toma de transmisión adecuada.
___ Indique al cliente cómo lubricar la maquinaria y explique su importancia.
___ Muéstrele las pegatinas de seguridad. Explique su significado y la
necesidad de que se mantengan colocadas en su lugar y en buen estado.
Haga hincapié en que los peligros de seguridad aumentan si no se
respetan las instrucciones.
___ Presente el Manual del operador y solicite al cliente y a todos los
operadores que lo lean antes de hacer funcionar el equipo. Mencione las
reglas de seguridad del manual, explique su significado y haga hincapié
en que los peligros de seguridad aumentan si no se respetan las
instrucciones.
___ Muestre al cliente cómo asegurarse de que la transmisión esté bien
instalada y de que la barra de seguridad de muelle o el collarín se deslizan
libremente y esté asentada en la ranura o en el eje de la toma de fuerza
del tractor.
___ Muestre al cliente los procedimientos seguros y correctos que debe usar al
montar, desmontar y almacenar el equipo.
___ Explique al cliente el peligro potencial de aplastamiento que existe al pasar
por debajo del equipo levantado. Explique que antes de ir bajo el equipo
para desconectar la transmisión, es necesario bloquear de forma segura
todas las esquinas con pies de apoyo y seguir todas las instrucciones que
se indican en la hoja “Métodos de bloqueo, mantenimiento del propietario”
del Manual del operador. Explique que bloquearlas evita que el equipo se
caiga debido a pérdidas de compresión del sistema hidráulico, fallos del
sistema hidráulico o fallos de componentes mecánicos.
___ En el caso de unidades montadas, añada pesos a las ruedas, lastres en
las ruedas delanteras y/o un peso delantero en el tractor para mejorar la
estabilidad de la parte delantera. Como mínimo un 20 % del peso del
tractor y del equipo debe estar sobre las ruedas delanteras del tractor. Al
agregar peso para alcanzar el 20 % del peso del tractor y del equipo en las
ruedas delanteras, no debe superar la certificación de peso del ROPS.
Pese el tractor y el equipo. No haga una estimación.
___ Advierta al cliente sobre los equipos opcionales disponibles para que
pueda elegir los adecuados según su necesidad.
___ Muestre todas las protecciones. Explique su importancia y los peligros de
seguridad que existen si no se mantienen colocadas en su lugar y en buen
estado.
TABLA DE CORTE DE CADENA - LONGITUD
Modelo Dimensión “A”
PRD6000E 1.016 mm (40 in)
PRD7200E 1.143 mm (45 in)
PRD8400E 1.270 mm (50 in)
NOTA: Este juego se usa en otros modelos. Use solo los accesorios detallados a continuación.
1. Eslabón acodado, 9,5 x 50,8 x 381 mm (0,38 x 2 x 15 in)
2. Cadena, 9,5 mm (3/8 in) a prueba de enredos 38 eslabones
3. Manguitos, 23,8 x 36,5 x 49,2 mm (0,94 x 1,44 x 1,94 in)
4. Tornillo, 1/2 NC x 6 HHCS GR5
5. Arandela, 1/2 in plana
6. Manguitos, 12,7 x 19,1 x 85,7 mm (0,50 x 0,75 x 3,38 in)
7. Tornillo, 1/2 NC de bloqueo con reborde
8. Manguito, 22,2 x 28,6 x 15,1 mm
(7/8 x 1-1/8 x 19/32 in)
9. Arandela, 3/4 plana
10. Manguitos, 20,6 x 31,8 x 45,0 mm (0,81 x 1,25 x 1,81 in)
11. Tornillo, 3/4 NC x 4-1/2 HHCS
12. Tuerca, 3/4 NC chapada hexagonal
