20 Apéndice
Cuadros de tamaño y par de apriete de los pernos (Rev. 28/3/2007)

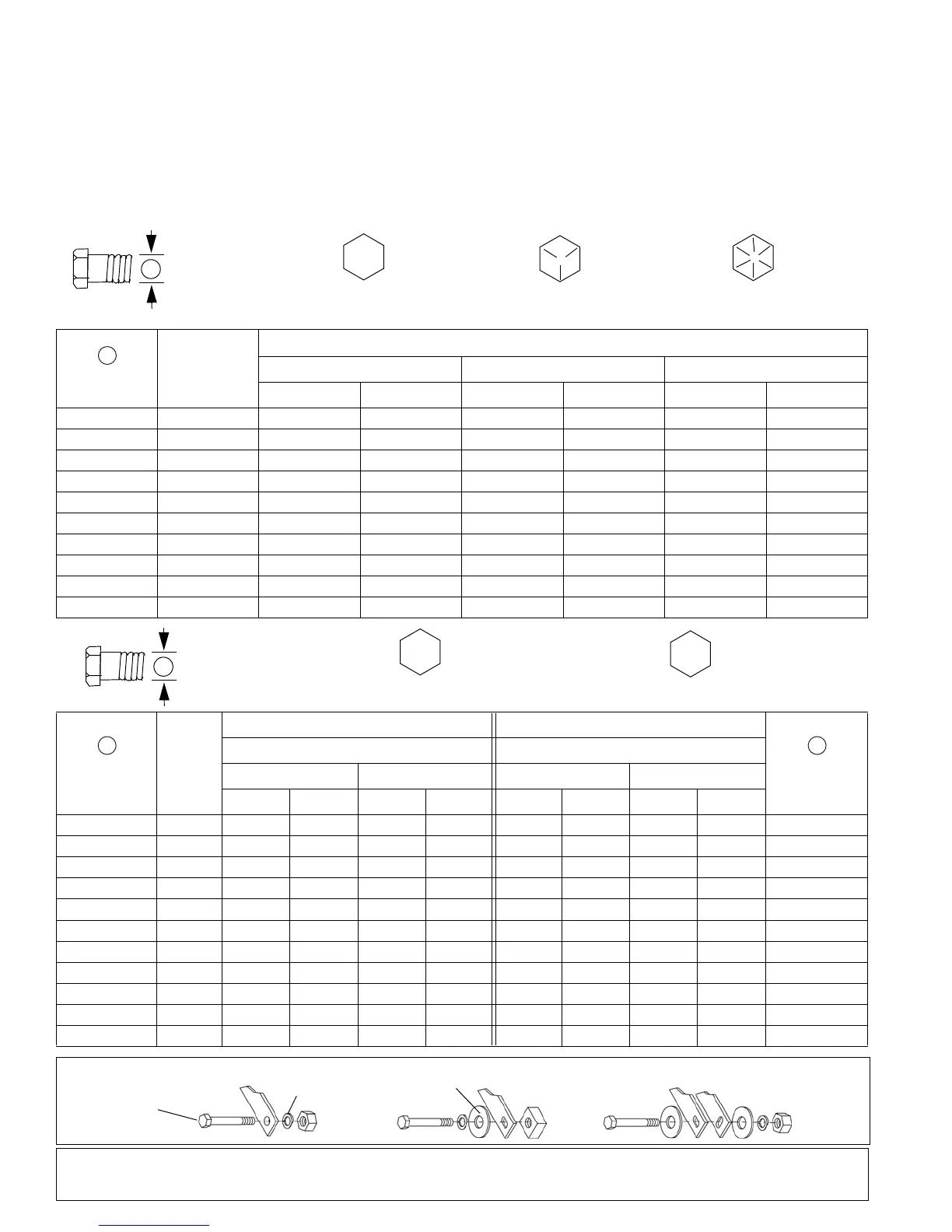

CUADRO DE PAR DE APRIETE DE LOS PERNOS
Ajuste siempre los accesorios de montaje a estos valores, a menos que se especifique un valor de par de apriete diferente o un pro-
cedimiento de apriete determinado para una aplicación específica.
Debe reemplazar los sujetadores con el mismo grado que se especifica en la lista de piezas del manual.
Utilice siempre la herramienta adecuada para apretar los accesorios de montaje: SAE para accesorios SAE y Métrica para acceso-
rios del sistema métrico.
Asegúrese de que las roscas del sujetador están limpias y de que comenzó a enroscar en la forma correcta.
Todos los valores de par de apriete corresponden a las especificaciones usadas en los accesorios de montaje definidos según SAE
J1701 MAR 99 y J1701M JUL 96.
Diámetro
(pulgadas)
Llave inglesa
Tama ño
MARCA EN LA CABEZA
SAE 2 SAE 5 SAE 8
ft-lb N-m ft-lb N-m ft-lb N-m
1/4" 7/16" 6 8 10 13 14 18
5/16" 1/2" 12 17 19 26 27 37
3/8" 9/16" 23 31 35 47 49 67
7/16" 5/8" 36 48 55 75 78 106
1/2" 3/4" 55 75 85 115 120 163
9/16" 13/16" 78 106 121 164 171 232
5/8" 15/16" 110 149 170 230 240 325
3/4" 1-1/8" 192 261 297 403 420 569
7/8" 1-5/16" 306 416 474 642 669 907
1" 1-1/2" 467 634 722 979 1020 1383
Diámetro y paso
de rosca
(milímetros)
Tamaño
de la llave
inglesa
ROSCA GRUESA ROSCA FINA
Diámetro y paso
de rosca
(milímetros)
MARCA EN LA CABEZA MARCA EN LA CABEZA
Métrica 8.8 Métrica 10.9 Métrica 8.8 Métrica 10.9
N-m ft-lb N-m ft-lb N-m ft-lb N-m ft-lb
6 x 1,0 10 mm 8 6 11 8 8 6 11 8 6 x 1,0
8 x 1,25 13 mm 20 15 27 20 21 16 29 22 8 x 1,0
10 x 1,5 16 mm 39 29 54 40 41 30 57 42 10 x 1,25
12 x 1,75 18 mm 68 50 94 70 75 55 103 76 12 x 1,25
14 x 2,0 21 mm 109 80 151 111 118 87 150 120 14 x 1,5
16 x 2,0 24 mm 169 125 234 173 181 133 250 184 16 x 1,5
18 x 2,5 27 mm 234 172 323 239 263 194 363 268 18 x 1,5
20 x 2,5 30 mm 330 244 457 337 367 270 507 374 20 x 1,5
22 x 2,5 34 mm 451 332 623 460 495 365 684 505 22 x 1,5
24 x 3,0 36 mm 571 421 790 583 623 459 861 635 24 x 2,0
30 x 3,0 46 mm 1175 867 1626 1199 1258 928 1740 1283 30 x 2,0
CUADRO DE PAR
DE APRIETE DE
LA SERIE SAE
Identificación de la
cabeza del perno SAE
SAE Grado 2
(Sin líneas)
SAE Grado 5
(3 líneas radiales)
SAE Grado 8
(6 líneas radiales)
CUADRO DE PAR
DE APRIETE DE LA
SERIE MÉTRICA
Identificación de la cabeza del
perno del sistema métrico
8.8
Sistema métrico
Grado 10.9
10.9
Sistema métrico
Grado 8.8
Instalaciones de arandela típica
Arandela de seguridad
Arandela plana
9/8/00
Perno
