10 Utilisation
MAN1260 (4/09/2018)

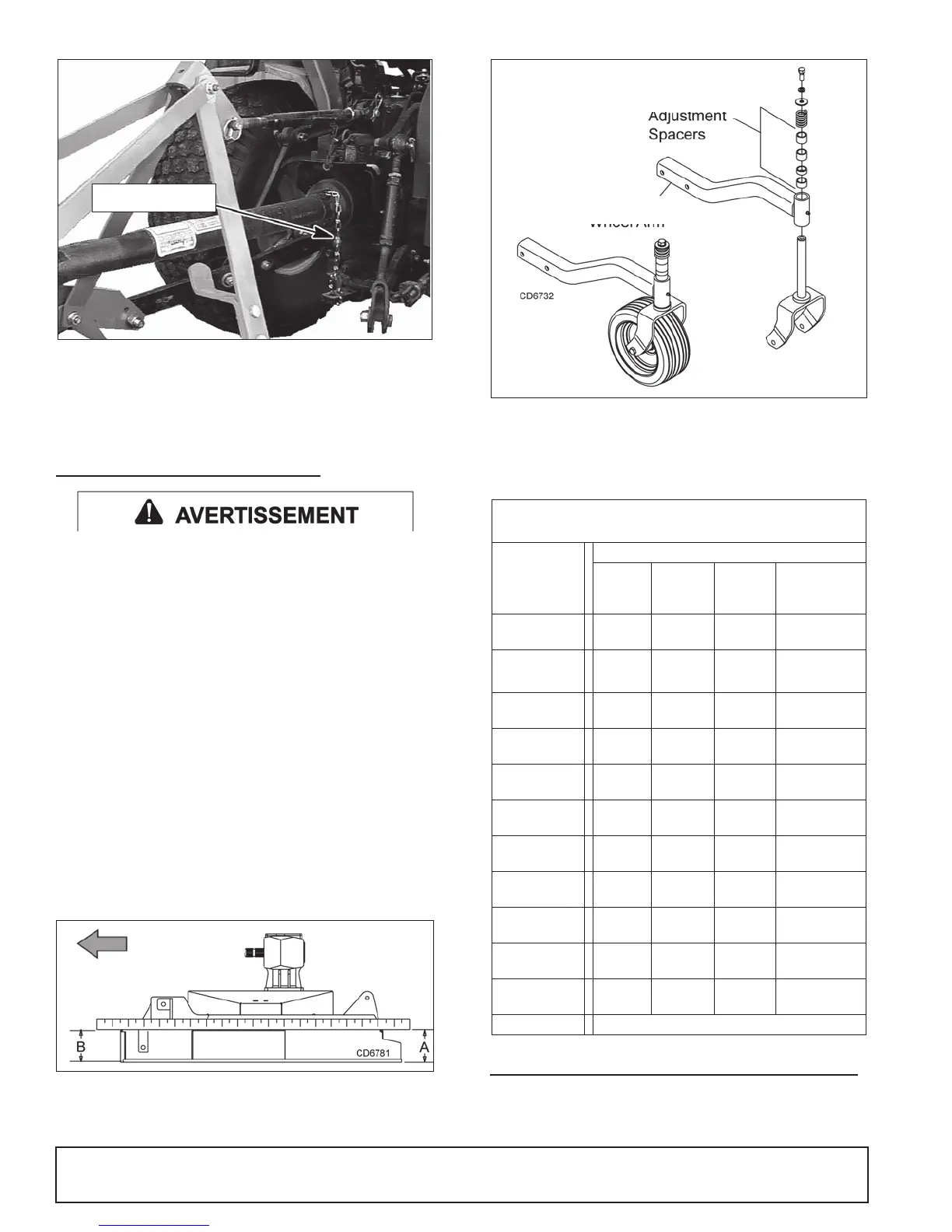

Figure 3. Attelage de la faucheuse au tracteur
3. Accrocher la chaîne d'arrimage des protections d'arbre de transmission à
la barre d'attelage du tracteur (Figure 3).
4. Durant le transport, régler les mécanismes stabilisateurs de bras 3 points
inférieur du tracteur pour empêcher l'oscillation latérale de la faucheuse.
RÉGLAGE DE LA HAUTEUR DE COUPE
 Ne laisser personne s'approcher de la zone de commande de l'opéra-
teur durant les réglages, réparations et opérations d'entretien.
■ Éviter les hauteurs de coupe réglées trop bas. Le heurt du sol
avec les lames est l'un des chocs les plus graves que peut subir une fau-
cheuse. Si les lames cognent contre le sol à plusieurs reprises, la fau-
cheuse et l'entraînement subiront des dégâts.
1. Mettre la faucheuse de niveau sur l'axe latéral. Vérifier en mesurant entre
le châssis de la faucheuse et le sol au niveau de chaque rail de carter.
2. Veiller à ce que la même quantité de pièces d'écartement soit utilisée
sous tous les bras de roulette-guide.
3. Desserrer les boulons qui retiennent le bras de roulette-guide au carter.
4. Amener la faucheuse au sol.
5. Resserrer les boulons. Ainsi, le dégagement dans les trous de boulon est
égalisé.
6. Le fauchage est optimisé lorsque l'avant de la faucheuse est au même
niveau que l'arrière ou légèrement plus bas.
7. Moduler la hauteur de coupe en réglant les roulettes-guides avant et
arrière.
8. Pour relever l'arrière de la faucheuse, déplacer les pièces d'écartement
de réglage des roulettes-guides sous les bras de celles-ci.
9. Pour relever l'avant de la faucheuse, déplacer les pièces d'écartement
sous les bras des roulettes-guides avant.
Figure 4 . Réglage de la hauteur de coupe
Noter que la valeur mesurée en A, Figure 4, ne doit pas être inférieure à celle
de B ni plus de 12,7 mm (1/2 in) de celle-ci.
Figure 5 . Réglage de hauteur avec pièces d'écartement de bras
de roulette-guide
RÉGLAGE DE LA BIELLE SUPÉRIEURE DU TRACTEUR
Lors du réglage de la hauteur de coupe, régler la bielle supérieure du tracteur
de sorte que le point de fixation (A) de la bielle supérieure de la faucheuse soit
aligné à la verticale avec l'axe d'attelage (B) de la faucheuse, Figure 6.
CM906
Chaîne d'arrimage
VERS L'AVANT
Bras de
roulette-guide
Pièces d'écartement de
réglage de roulette-guide
Table 1: Tableau de la hauteur de coupe
Pièces d'écartement requises sous le tube de pivot
de bras de roulette-guide
Pièces d'écartement
Hauteur
de coupe
12,7
mm
(1/2")
19,1
mm
(3/4")
25,4
mm
(1")
*31,8 mm
(1-1/4")
Ressort
25,4 mm
(1 in)
38,1 mm
(1-1/2 in)
1-1/2”
1
50,8 mm
(2 in)
1
63,5 mm
(2-1/2 in)
11
76,5 mm
(3 in)
2
88,9 mm
(3-1/2 in)
12
101,6 mm
(4 in)
*111
108,0 mm
(4-1/4 in)
112 1
114,3 mm
(4-1/2 in)
*1 1 1 1
127 mm
(5 in)
*121
139,7 mm
(5-1/2 in)
*1 1 2 1
* PRD6000E et PRD7200E seulement
