Utilisation 11
MAN1260 (4/09/2018)
Régler la bielle supérieure du tracteur de sorte que la faucheuse soit de niveau
entre la roulette-guide et le sol (dimension C), Figure 7. Ainsi, la faucheuse est
en mesure de suivre les courbes de niveau du sol.
La faucheuse comporte trois points de fixation (D) de la plaque d'attelage
inférieure, Figure 6. Il peut s'avérer nécessaire de changer le point de fixation
de la plaque d'attelage de la faucheuse afin d'obtenir le dégagement par rap-
port aux pneus et/ou la hauteur de levage qui convient.

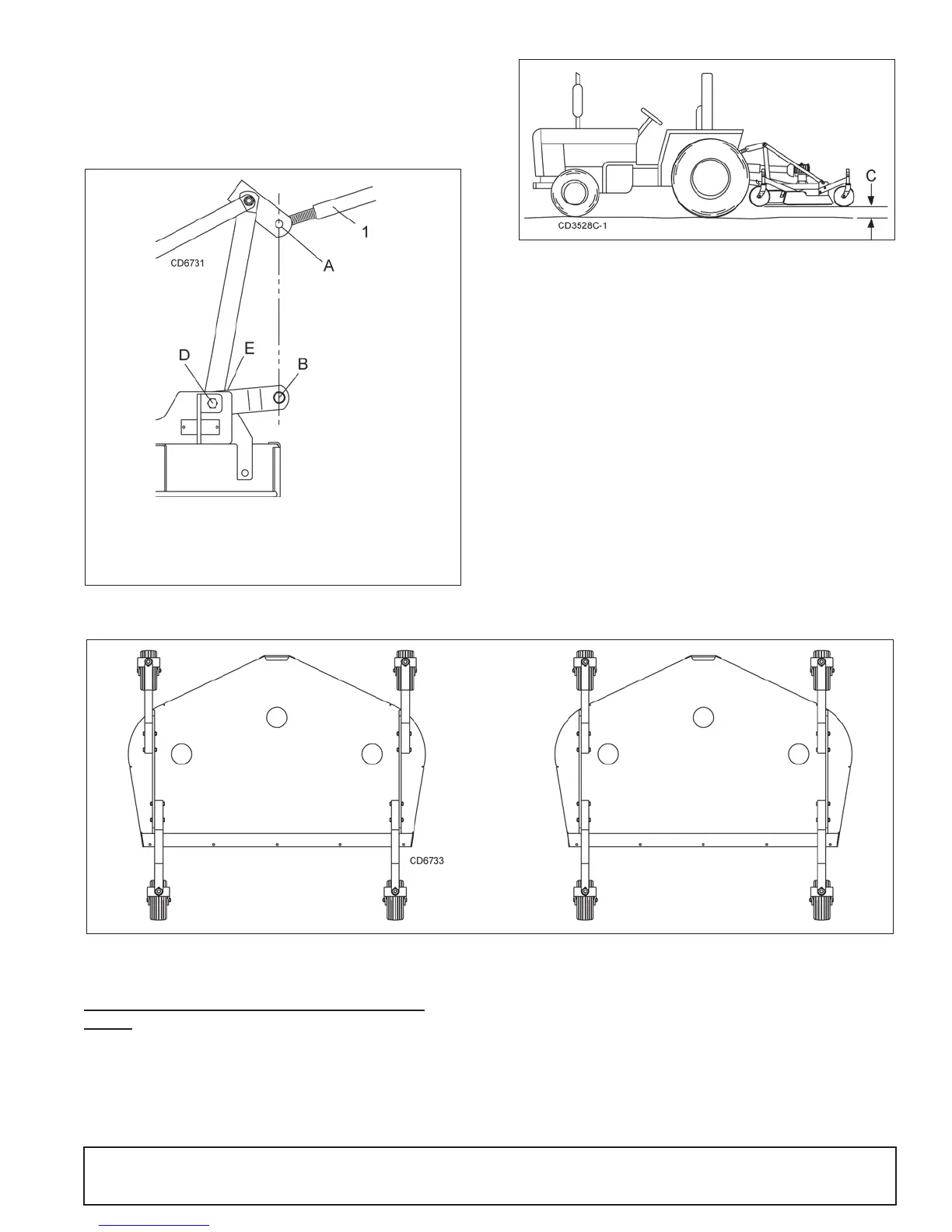

Figure 6 . Réglage de la bielle supérieure
Figure 7. Distance de la roulette-guide
Figure 8. Configuration du bras de roulette-guide avant -- PRD6000E et PRD7200E seulement
CONFIGURATION DU BRAS DE ROULETTE-GUIDE
AVANT
PRD6000E et PRD7200E seulement
Les roulettes-guides avant peuvent se régler en deux positions. La Figure 8
illustre les deux configurations possibles pour les bras de roulette-guide avant
pour PRD6000E et PRD7200E.
● La position intérieure permet d'utiliser le bord extérieur de la faucheuse
pour tailler sous les arbustes ou clôtures.
● La position extérieure procure le dégagement maximal par rapport aux
pneus arrière du tracteur.
Pour changer de configuration, ôter les boulons et écrous et déplacer les bras
d'un côté du rail de roue à l'autre. Retenir à l'aide de la même boulonnerie.
Les bras de roulette-guide arrière doivent être montés comme indiqué.
Remarque : Sur le modèle PRD8400E, les bras de roulette-guide avant
sont fixes et ne peuvent pas être repositionnés.
1. Bielle supérieure du tracteur
A. Point de fixation de la bielle supérieure de la faucheuse
B. Axe d'attelage de la faucheuse
D. Point de fixation de la plaque d'attelage inférieure
E. Plaque d'attelage de la faucheuse
Bras de roulette-guide avant –
configuration extérieure
Bras de roulette-guide avant –
configuration intérieure
