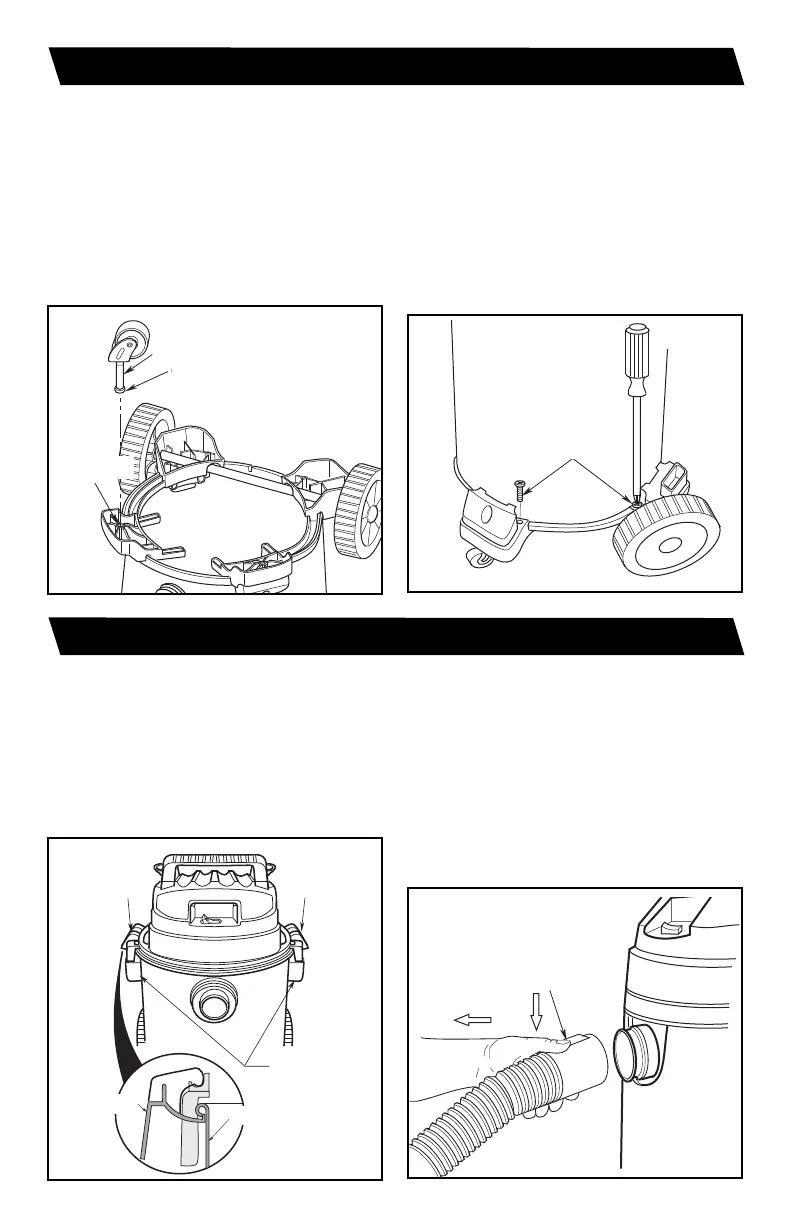

ENSAMBLAJE DEL TAMBOR/BASE DE SOPORTE (cont.)
7. Introduzca el vástago de la ruedecilla en el
receptáculo del pie de ruedecilla, de la manera
que se muestra en la ilustración (ruedecilla
delantera solamente).
8. Empuje sobre la ruedecilla hasta que la bola del
vástago de la ruedecilla esté introducida com ple -
ta mente en el receptáculo. Usted podrá oír como
la bola se acopla a presión en el receptáculo y la
ruedecilla girará fácilmente cuando el posiciona -
miento sea correcto.
ENSAMBLAJE DE LA ASPIRADORA PARA MOJADO/SECO
9. Voltee el ensamblaje del tambor/base de soporte
hasta la posición vertical. Utilizando un destor -
nillador Phillips largo, instale (8) tornillos No. 10
x 3/4 pulgadas en los agujeros correspondientes
ubicados tanto en el lado derecho como en el
lado izquierdo de la base de soporte. Apriete los
tornillos sólo hasta que queden perfectamente
ajustados. No los apriete excesivamente en este
momento, ya que esto podría tender a deformar
las bases de soporte.
L
E
F
T
Socket
Caster Stem
Caster Ball
#10 x 3/4"
Screw (8)
1. Posicione el ensamblaje del cabezal del motor
sobre el ensamblaje del tambor/base de soporte,
de la manera que se muestra en la ilustración
(ensamblado antes).
2. Gire ambos pestillos hacia abajo y presione
hasta que los oiga acoplarse a presión sobre las
pestañas del tambor.
Handles
Latch
Drum
Latch
Drum
Drum
Latch
Introduzca la manguera
Introduzca el extremo con botón pulsador de la
manguera de fijación Dual-Flex™ en la entrada de
la aspiradora. La manguera debe acoplarse a
presión en su sitio. Para quitar la manguera de la
aspiradora, oprima el botón de liberación que está
en el ensamblaje de la manguera y tire de la
manguera hasta sacarla de la entrada de la
aspiradora, de la manera que se muestra en la
ilustración.
Release
Button
Press
and
Pull
Receptáculo
Vástago de la ruedecilla
Bola de la ruedecilla
Tornillo No. 10
x 3/4 pulg. (8)
Pestillo
del tambor
Pestillo
del tambor
Asas
Pestillo
Tambor
Oprima el
botón y
tire de la
manguera
Botón de
liberación
26
