Workshop WS1600SS User Manual

Filter
Cage
Qwik
Lock™
Stud
Filter
Tabs (2)
Integrated Filter
Plate with Center
Hole
P
USH
D
OWN
P
ULL
U
P
Lid
Rubber
Gasket at
Bottom of
Filter
(cutaway
view)
Cage du
filtre
Goujon
Qwik
Lock™
Plaque de filtre
intégrée avec trou
central
APPUYER
T
IREZ VERS
L
E HAUT
Languettes
du filtre (2)
Joint
d’étanchéité en
caoutchouc sur
le dessous du
filtre
(
vue en coupe)
42

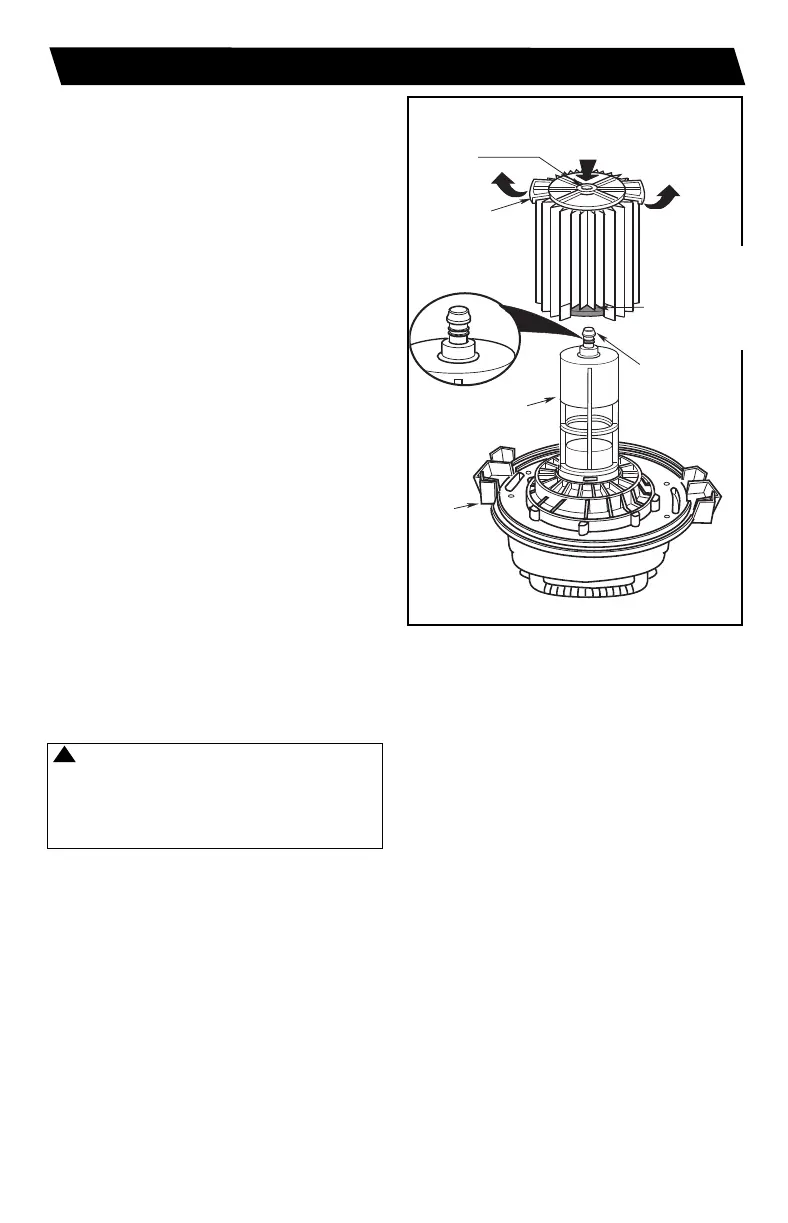

RETRAIT ET INSTALLATION DU FILTRE
AVERTISSEMENT : ne faites pas fonctionner
sans la cage du filtre et le flotteur étant donné
qu’ils empêchent l’entrée de liquide dans la roue
et protègent ainsi le moteur contre les dom mages
pouvant en résulter.
!
Retrait et installation
du filtre Qwik Lock™
Retrait du filtre :
1. Saisissez les deux languettes du filtre Qwik
Lock™, une dans chaque main.
2. Placez un pouce sur le goujon Qwik Lock™, qui
dépasse de la plaque de filtre intégrée, tirez sur
les languettes du filtre et appuyez en même
temps sur le goujon.
3. Cette action aura pour effet que le filtre sera
relâché de la cage du filtre. Faites glisser le filtre
pour le sortir de la cage.
Installation du filtre :
1. Faites glisser délicatement le filtre Qwik Lock™
par-dessus la cage du filtre et appuyez sur le
bord extérieur du filtre jusqu’à ce que le joint
d’étanchéité en caoutchouc sur le dessous du
filtre soit solidement installé autour de la base de
la cage du filtre et contre le couvercle.
2. Alignez le petit trou central sur le dessus du filtre
au-dessus du goujon Qwik Lock™ sur la cage du
filtre. Appuyez fermement sur le dessus du filtre,
à proximité du goujon, pour permettre au filtre
de s’emboîter sur l’embout sphérique du goujon.
Le filtre est maintenant installé.
REMARQUE : si vous n’installez pas correctement
le joint d’étanchéité du dessous, il est possible
que des débris passent à côté du filtre.
Couvercle
SP6851-1 Workshop :SP6439-3_ES.qxd 9/20/13 11:58 AM Page 42
