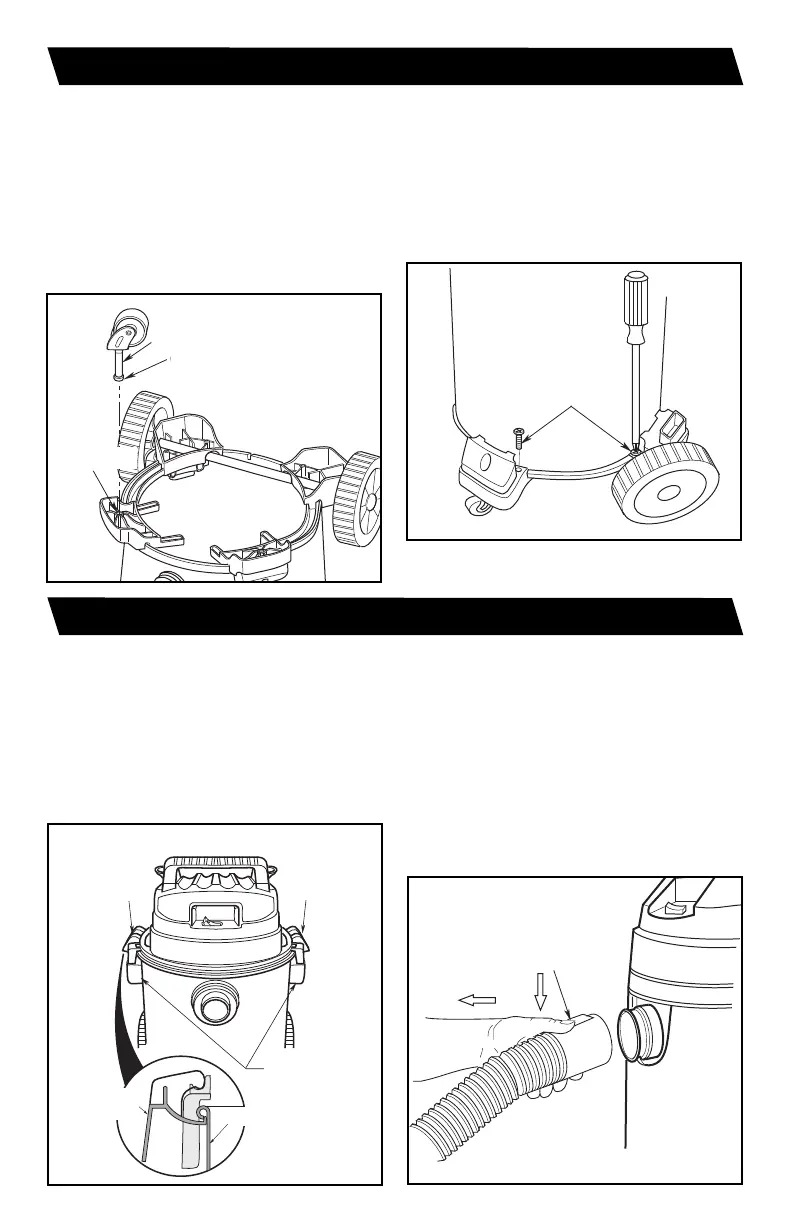

ASSEMBLAGE DU TAMBOUR/CHARIOT (suite)
7. Insérez la tige de la roulette dans l’emboîtement
du pied de la roulette tel que cela est illustré
(roulette avant seulement).
8. Poussez sur la roulette jusqu’à ce que la bille
située sur la tige de la roulette soit insérée à fond
dans l’emboîtement. Vous pourrez entendre un
bruit sec lorsque la bille s’encastrera dans l’em -
boîte ment, et la roulette pivotera facilement une
fois que le position nement aura bien été effectué.
ASSEMBLAGE DE L’ASPIRATEUR DE LIQUIDES ET DE POUSSIÈRES
9. Faites tourner l’ensemble de tambour/chariot en
position verticale, et, en utilisant un tournevis
cruciforme long, installez (8) vis N° 10 x 3/4 po
dans les orifices prévus à cet effet dans les
parties gauche et droite du chariot. Serrez les vis,
mais pas à fond. Si vous les serriez excessive -
ment, ceci risquerait de déformer le chariot.
L
E
F
T
Socket
Caster Stem
Caster Ball
1. Positionnez l’ensemble d’élément moteur sur
l’en semble de tambour/chariot tel que cela est
illustré (déjà assemblé au cours d’une étape
précédente).
2. Faites pivoter les deux pattes de fixation vers le
bas et appuyez jusqu’à ce qu’elles s’encliquettent
sur les rebords du tambour (vous entendrez un
bruit sec).
Handles
Latch
Drum
Latch
Drum
Drum
Latch
Insertion du tuyau
Insérez l’extrémité du bouton-poussoir du tuyau
flexible verrouillable Dual-Flex™ dans l’orifice
d’admission de l’aspirateur. Le tuyau devrait se
mettre en place avec un bruit sec. Pour retirer le
tuyau de l’aspirateur, appuyez sur le bouton de
déclenchement sur le tuyau et tirez sur le tuyau
jusqu’à ce qu’il sorte de l’orifice d’aspiration de
l’appareil, tel que cela est illustré.
Release
Button
Press
and
Pull
Tige de la roulette
Bille de la roulette
Emboîtement
Vis N° 10
x 3/4 po (8)
Patte de
fixation du
tambour
Patte de
fixation du
tambour
Poignées
Patte de
fixation
Tambour
Appuyez
et tirez
Bouton de
déclenchement
