Xerox WorkCentre 6027 MFP

Parts List
Phaser 6020/6022 and WorkCentre 6025/6027 MFP
Service Manual
5-47

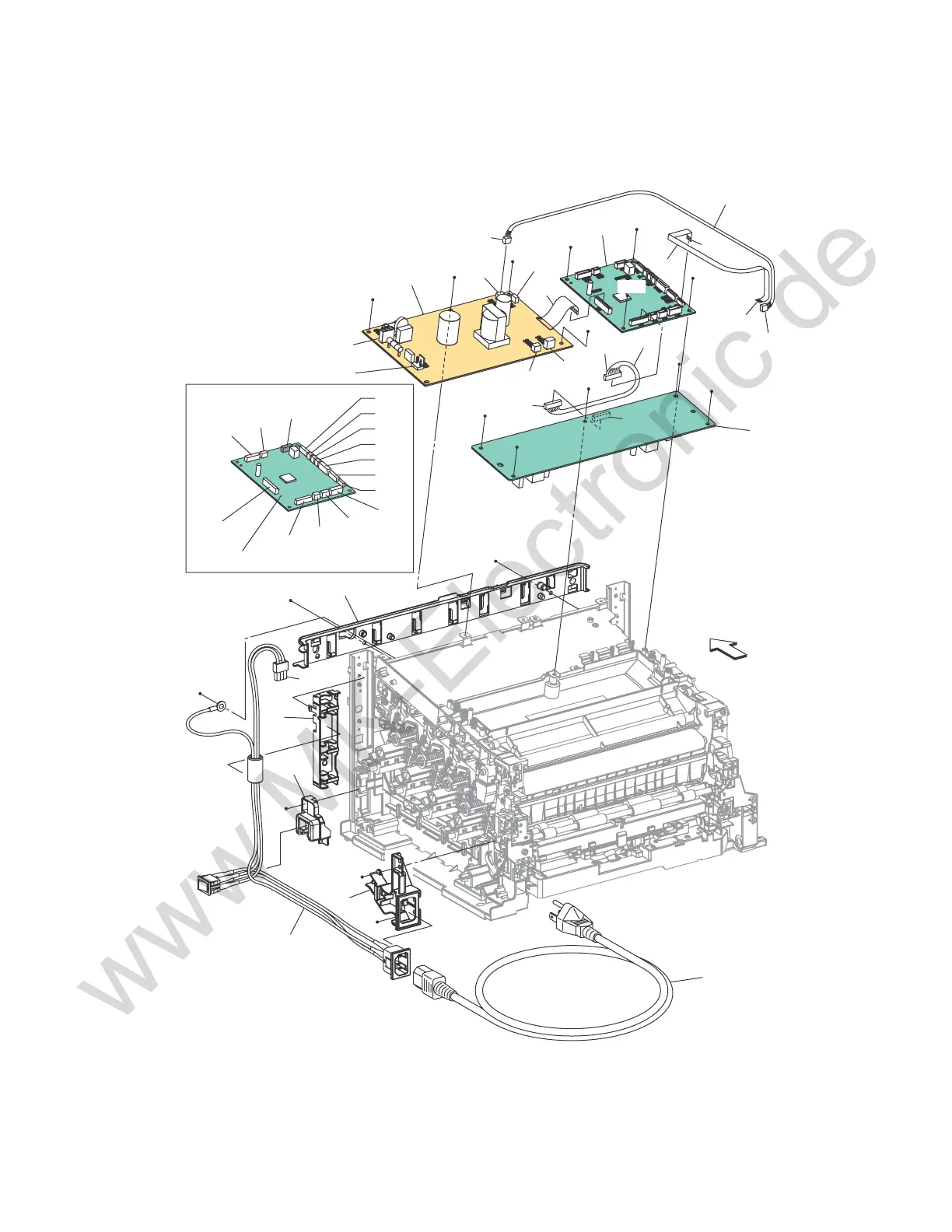

PL 7.2 Electrical (2/2)
s6020-633
Front
(P200)
(P202)
(P206)
(P201)
(J200)
(P205)
(P210)
(J210)
(J21)
(J22)
(J402)
(J401)
(P204)
(J202)
1
2
11
13
12
3
4
5
6
7
8
9
SM2
SM2
SM2
SM5
SM2
SM2
SM2
SM2
SM2
SM2
SM2
ST1
ST1
ST1
ST1
ST1
ST1
ST1
ST1
10
(P16)
(P10)
(P19)
(P25)
(P23)
(P14)
(P22)
(P17)
(P21)
(P18)
(P26)
(P20)
(P13)
(P15)*
(P12)
[Ref PL7.2.2]
*: Not in use.
