PREPARATIVI
8 It
PREPARAZIONE
Prima di collegare l’impianto, leggere con attenzione la procedura che segue e le note. Il telecomando e il relativo
funzionamento dell’impianto funziona solo quando il ricevitore e il lettore CD sono collegati tramite il
cavo di comando del sistema. Per informazioni sui diffusori (NS-BP300), consultare il relativo manuale.

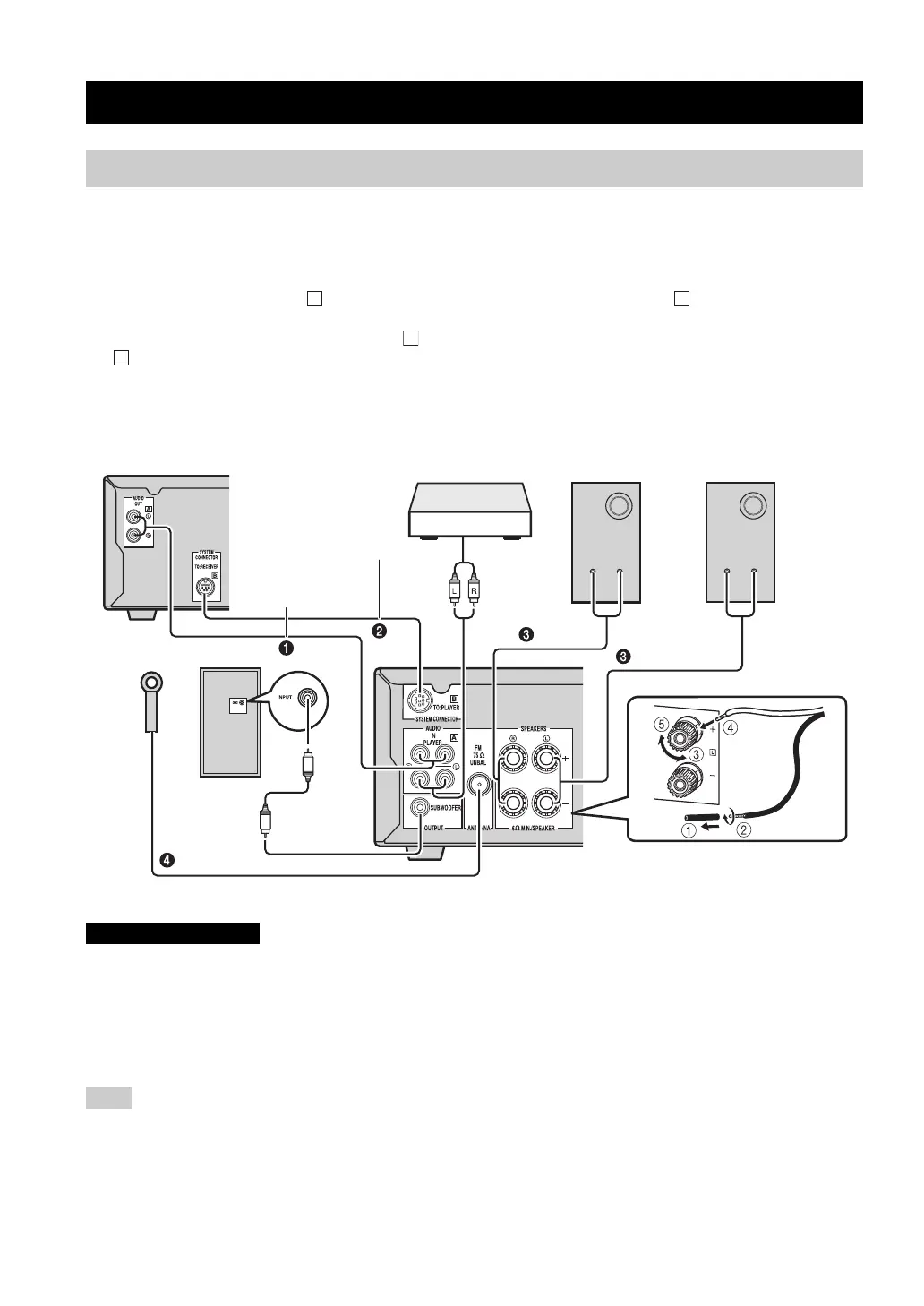

Collegamento dell’impianto
1 Collegare le prese AUDIO IN ( PLAYER L/R) del ricevitore alle prese AUDIO OUT ( L/R) del lettore CD con il
cavo stereo audio RCA in dotazione.
2 Collegare la presa SYSTEM CONNECTOR ( TO:PLAYER) del ricevitore alla presa SYSTEM CONNECTOR
( TO:RECEIVER) del lettore CD utilizzando il cavo di comando del sistema in dotazione.
3 Collegare i terminali diffusori (L) del ricevitore ai terminali dei diffusori di sinistra e i terminali diffusori (R) del
ricevitore ai terminali diffusori di destra utilizzando i cavi appositi in dotazione con il set diffusori (NS-BP300).
4 Collegare l’antenna FM in dotazione alla presa ANTENNA.
• Non collegare questa unità o altri componenti all’alimentazione principale fino a quando tutti i collegamenti tra i componenti non sono
stati completati.
• Evitare che i cavi nudi dei diffusori si tocchino tra loro o che tocchino una qualsiasi parte metallica del ricevitore. Ciò potrebbe
danneggiare il ricevitore e/o i diffusori.
• Tutti i collegamenti devono essere correttamente eseguiti: L (sinistra) con L, R (destra) con R, “+” con “+” e “–” con “–”. Se i
collegamenti sono difettosi, non si sentirà alcun suono provenire dai diffusori e se le polarità dei collegamenti dei diffusori sono
scorrette, il suono risulterà innaturale e carente nei bassi. Inoltre, consultare il manuale di ciascuno dei propri componenti.
Note
• Il collegamento di comando del sistema è utilizzato per trasmettere i segnali del telecomando dal ricevitore al lettore CD.
• Quando si collegano diffusori diversi dagli NS-BP300, questi devono avere un’impedenza superiore a 6Ω.
• Se ci fossero problemi a causa della debolezza della ricezione radio nella vostra zona e voleste migliorare la ricezione, raccomandiamo
di usare antenne esterne disponibili in commercio. Per maggiori dettagli, consultare il più vicino negoziante o centro assistenza
Yamaha autorizzato.
PREPARATIVI
Collegamento diffusori/componenti esterni/antenne
ATTENZIONE
A A
B
B
Ricevitore (R-840)
(Modello per Europa)
Lettore CD (CD-640)
Diffusore sinistro
(NS-BP300)
Diffusore destro
(NS-BP300)
Cavo stereo RCA
(incluso)
Cavo di comando del
sistema (incluso)
lettore DVD, ecc.
Subwoofer
Uscita
audio
RCA cavo
stereo
