PREPARATIVOS
8 Es
PREPARACIÓN
Asegúrese de leer atentamente el procedimiento y las notas siguientes antes de conectar el sistema. El mando a
distancia y la operación vinculada del sistema solamente funcionan cuando el receptor y el
reproductor CD están conectados a través del cable de control del sistema. Para obtener información sobre
los altavoces (NS-BP300), consulte el manual del propietario de los mismos.
Conexión del sistema
1 Conecte los jacks AUDIO IN ( PLAYER L/R) del receptor a los jacks AUDIO OUT ( L/R) del reproductor CD
usando el cable de audio estéreo RCA suministrado.
2 Conecte el jack SYSTEM CONNECTOR ( TO:PLAYER) del receptor al jack SYSTEM CONNECTOR
( TO:RECEIVER) del reproductor CD usando el cable de control del sistema suministrado.
3 Conecte los terminales de altavoz (L) del receptor a los terminales de altavoz del altavoz izquierdo y los terminales de
altavoz (R) del receptor a los terminales de altavoz del altavoz derecho empleando los cables de altavoz suministrados
con el juego de altavoces (NS-BP300).
4 Conecte la antena FM suministrada al jack ANTENNA.
• No conecte esta unidad u otros componentes a la corriente eléctrica hasta que todas las conexiones entre los componentes se hayan
completado.
• No deje que los cables de altavoz pelados hagan contacto entre sí ni toquen otras partes metálicas del receptor. Esto podría dañar el
receptor y/o los altavoces.
• Todas las conexiones deben ser correctas: L (izquierda) a L, R (derecha) a R, “+” a “+” y “–” a “–”. Si las conexiones están mal, no se
oirá ningún sonido a través de los altavoces, y si la polaridad de las conexiones de los altavoces está mal, el sonido no será natural y
faltarán los graves. Consulte asimismo el manual del propietario de cada uno de los componentes.
PREPARATIVOS
Conexión de los altavoces/componentes externos/antenas
PRECAUCIÓN
A A
B
B

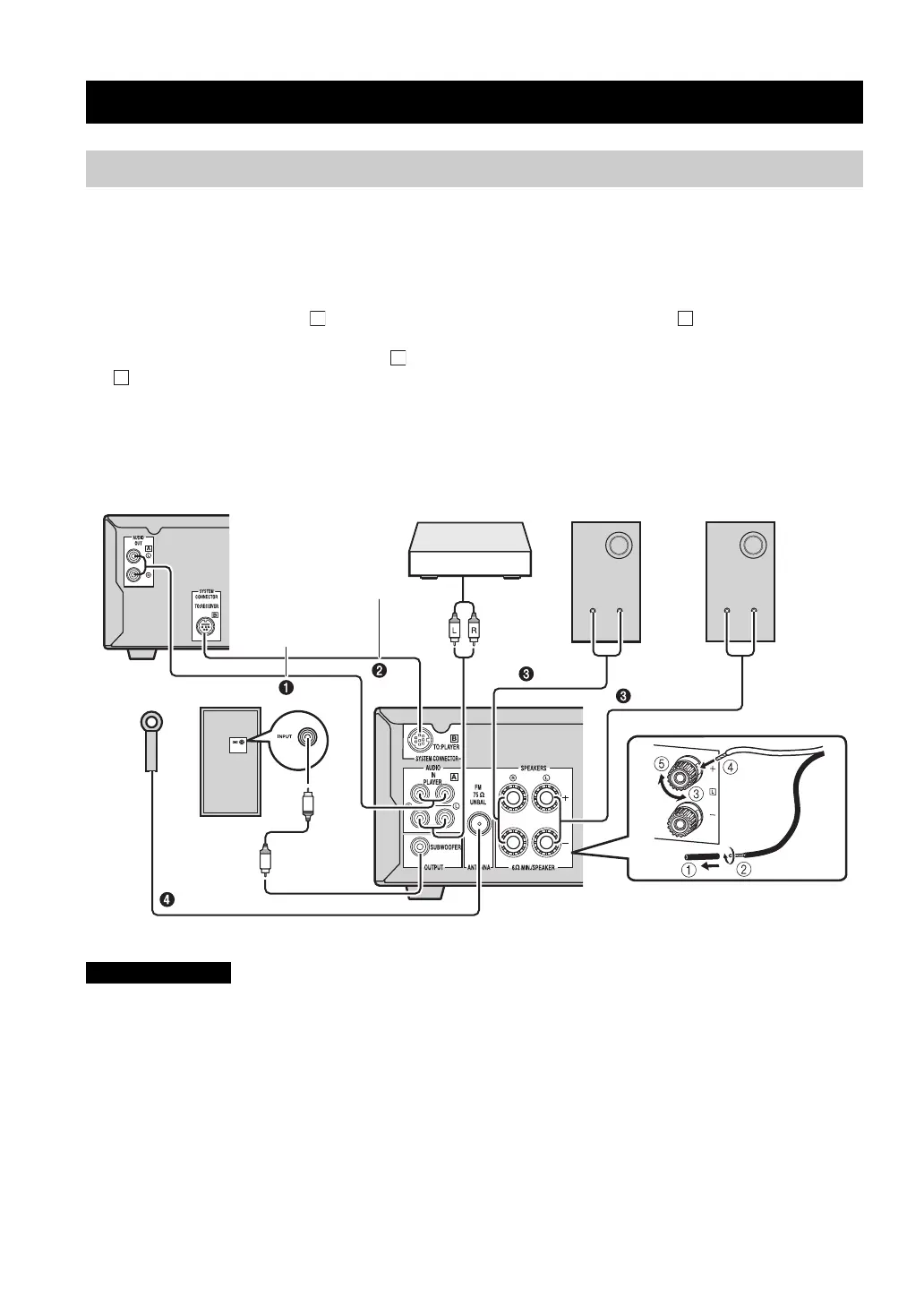

Receptor (R-840)
(Modelo de Europa)
Reproductor CD (CD-640)
Altavoz izquierdo
(NS-BP400)
Altavoz derecho
(NS-BP300)
Cable estéreo RCA
(suministrado)
Cable de control del
sistema (suministrado)
Reproductor DVD etc.
Altavoz de graves
Salida
de audio
Cable
estéreo
RCA
