Yamaha DBR15 - DBR10 Tweeter Removal

10
DBR10/DBR12/DBR15
35,25,7<6&5(:
（優先ネジ）
>@ >@
>@
%$))/($66(0%/<
（バッフル 10 組立）
w e
e
r
w
q q

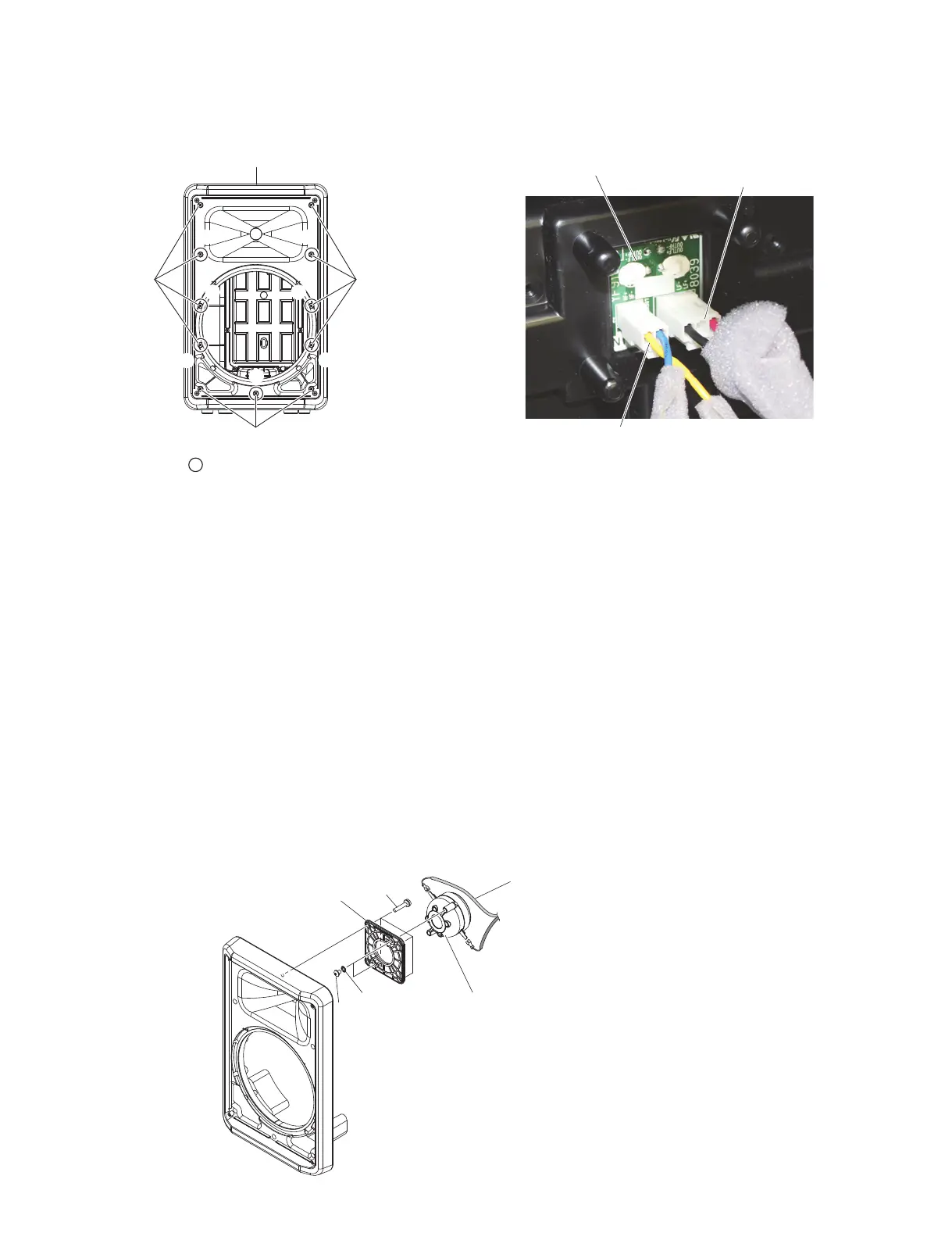

A-4. Loud Speaker (Tweeter)
(Time required: About 5 minutes)
A-4-1 Remove the grille 10 assembly. (See procedure A-1.)
A-4-2
Remove the loud speaker (woofer). (See procedure A-2.)
A-4-3 Remove the baffl e 10 assembly. (See procedure A-3.)
A-4-4 Remove the HF 10 connector assembly (yellow/blue)
attached to the loud speaker (tweeter) terminal.
(Fig. A-7, Fig. A-8)
A-4-5 Remove the four (4) screws marked [140]. The bradket
HFP can then be removed together with the loud
speaker (tweeter). (Fig. A-7, Fig. A-8)
* When installing the bracket HFP, fi rst tighten the two
(2) priority screws as shown in Fig. A-8.
A-4-6 Remove the two (2) screws marked [130] and two
(2) washer o. tooth marked [120]. The loud speaker
(tweeter) can then be removed from the bradket HFP.
(Fig. A-7)
Fig. A-6
（図A-6）
Photo A-1
（写真A-1）
+)&211(&725
$66(0%/<<(//2:%/8(
（WC 組立 HF10 束線（黄/青））
/)&211(&725
$66(0%/<5('%/$&.
（WC 組立 LF10 束線（赤/黒））
$03$66(0%/<
（アンプ組立 10）
A-4. スピーカ（ツイーター）
（所要時間：約 5 分）
A-4-1 グリル 10 組立を外します。（A-1 項参照）
A-4-2 スピーカ（ウーファー）を外します。（A-2 項参照）
A-4-3 バッフル 10 組立を外します。（A-3 項参照）
A-4-4 スピーカ（ツイーター）端子に取り付けられてい
る WC 組立 HF10 束線（黄／青）を外します。
 （図 A-7、図 A-8）
A-4-5 [140] のネジ 4 本を外して、スピーカ（ツイーター）
と共に取付板 HFP を外します。（図 A-7、図 A-8）
 ※ 取付板 HFP を取り付けるときは、図に示す優先ネジ 2
本を先に締めてください。（図 A-8）
A-4-6 [130] のネジ 2 本と [120] の歯付座金外歯 2 個を
外して、取付板 HFP からスピーカ（ツイーター）
を外します。（図 A-7）
+)&211(&725
$66(0%/<<(//2:%/8(
（WC 組立 HF10 束線（黄/青））
%5$&.(7+)3
（取付板 HFP）
/28'63($.(57:((7(5
（スピーカ（ツイーター））
>@
>@
>@
Fig. A-7
（図A-7）
