4. SPEAKERS SET
The analog switch settings for each sub-menu are as
shown in the table below.
4. SPEAKERSSET
各サブメニューにおけるアナログスイッチの設定は以下の通りで
す。

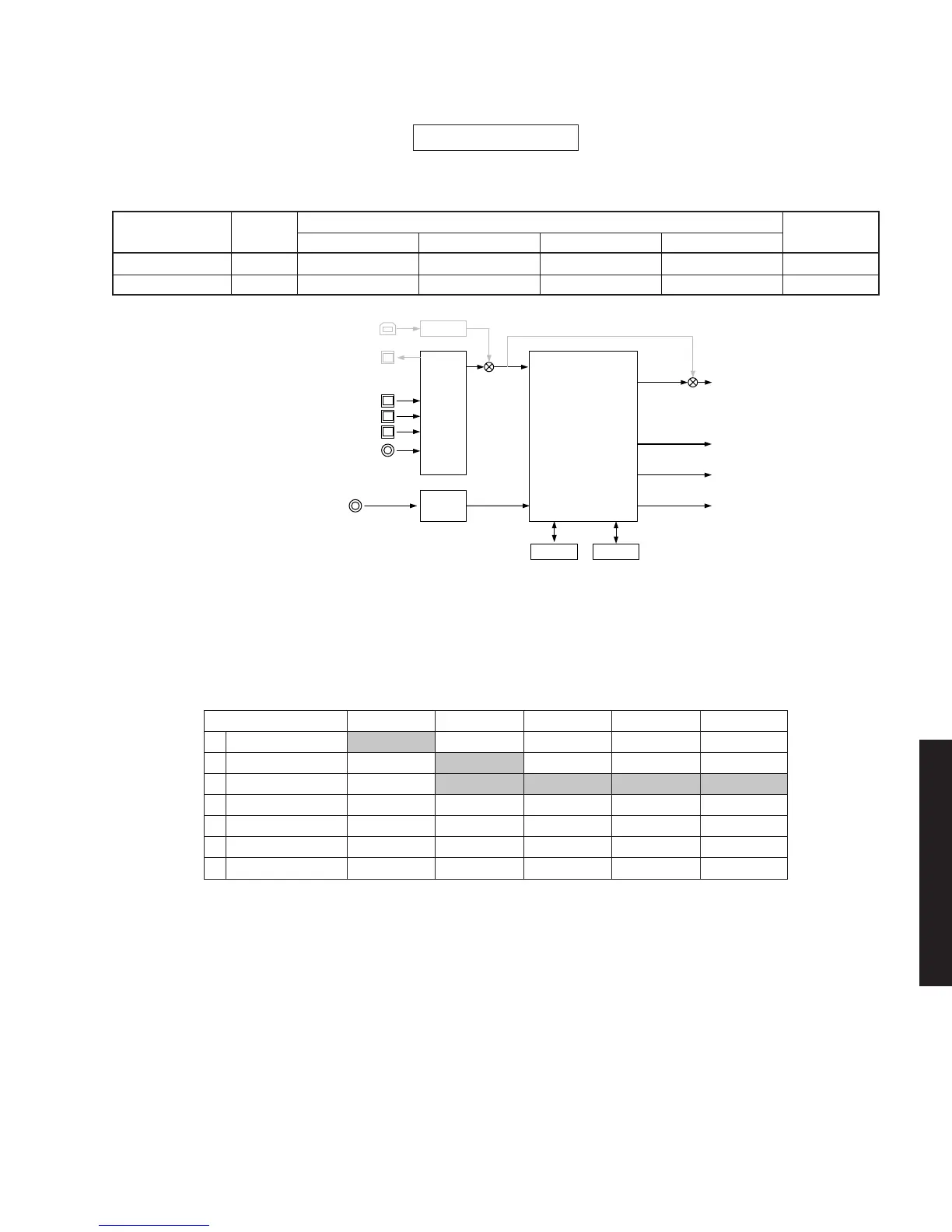

3. PRO LOGIC
Dolby PRO LOGIC is applied to input stereo source.
Reference data
INPUT: DVD ANALOG
SUBWOOFER OUTPUT: 50 Hz, Others: 1 kHz
3. PROLOGIC
入力2ch信号にDolbyPROLOGIC処理を行います。
(Shaded items not used in this example)
Input level
Each ch, -20 dBm
Both ch, -20 dBm
Volume
+6.0 dB
+6.0 dB
SPEAKERS OUT
FRONT L/R
+13.5 dBm
-20.0 dBm
SUBWOOFER
OUTPUT
- ∞
- ∞
CENTER
- ∞
+16.5 dBm
SURROUND L/R
- ∞
- ∞
SURROUND BACK L/R
- ∞
- ∞
LARGE: This mode is used with a speaker with high
bass reproduction performance (a large
unit). Full bandwidth signals are output.
SMALL: This mode is used with a speaker with low
bass reproduction performance (a small
unit). The signals of 80 Hz or less are mixed
into the channel specified by LFE/BASS.
NONE: This mode is used with no center speaker.
The center content is reduced by 3 dB and
distributed to FRONT L/R.
SWFR: LFE of 5.1ch signal or LFE/BASS lower than
90Hz is output through SUBWOOFER OUT.
FRONT: LFE of 5.1ch signal or LFE/BASS lower than
90Hz is distributed to FRONT L/R.
LARGE： 低音再生能力の高い（ユニットの大きい）スピー
カーを使用するモードです。全帯域が出力されま
す。
SMALL： 低音再生能力の低い（ユニットの小さい）スピー
カーを使用するモードです。80Hz以下がLFE/
BASSで指定したチャンネルにミックスされま
す。
NONE： スピーカーを使用しないモードです。センター成
分は-3dBされて、FRONTL/Rに振り分けられ
ます。
SWFR： 5.1ch信号のLFEまたは90Hz以下のLFE/BASS
がSUBWOOFEROUTに出力されます。
FRONT： 5.1ch信号のLFEまたは90Hz以下のLFE/BASS
をFRONTL/Rに振り分けます。
DIR
LC89057
DSP
(DECODE)
(POST PROCESSING)
TI D70Y
A/D
PCM1803
DRAM
FL / FR
C / SW
SL / SR
SBL / SBR
ROM
XMDT
(J)
(J)
(U, C, R, T, K, A, G, E, L)
Sub-menu FRONT L/R
SMALL
LARGE
LARGE
–
–
–
–
CENTER
LARGE
NONE
SMALL
–
–
–
–
SUR. L/R
LARGE
LARGE
SMALL
–
–
–
–
SUR.B L/R
LARGE
LARGE
SMALL
–
–
–
–
LFE/BASS
SWFR
SWFR
FRONT
–
–
–
–
FRNT: SML 0 dB
CENTER: NONE
LFE/B: FRNT
Pre Mix: 5ch
Front GAIN 1
Front GAIN 2
SURR B Check
1
2
3
4
5
6
7
3.PRO LOGIC
