■ AMP ADJUSTMENT/アンプ部調整
0.1mV ~ 10.0mV
(DC)
0.1mV ~ 10.0mV
(DC)
R1149 (FRONT Lch)
R1150 (FRONT Rch)
R1153 (CENTER)
R1104 (FRONT Lch)
R1106 (FRONT Rch)
R1112 (CENTER)
R1114 (SURROUND Lch)
R1110 (SURROUND Rch)
R1108 (SURROUND BACK Rch)
R1154 (SURROUND Lch)
R1152 (SURROUND Rch)
R1151 (SURROUND BACK Rch)
Cut off
カット

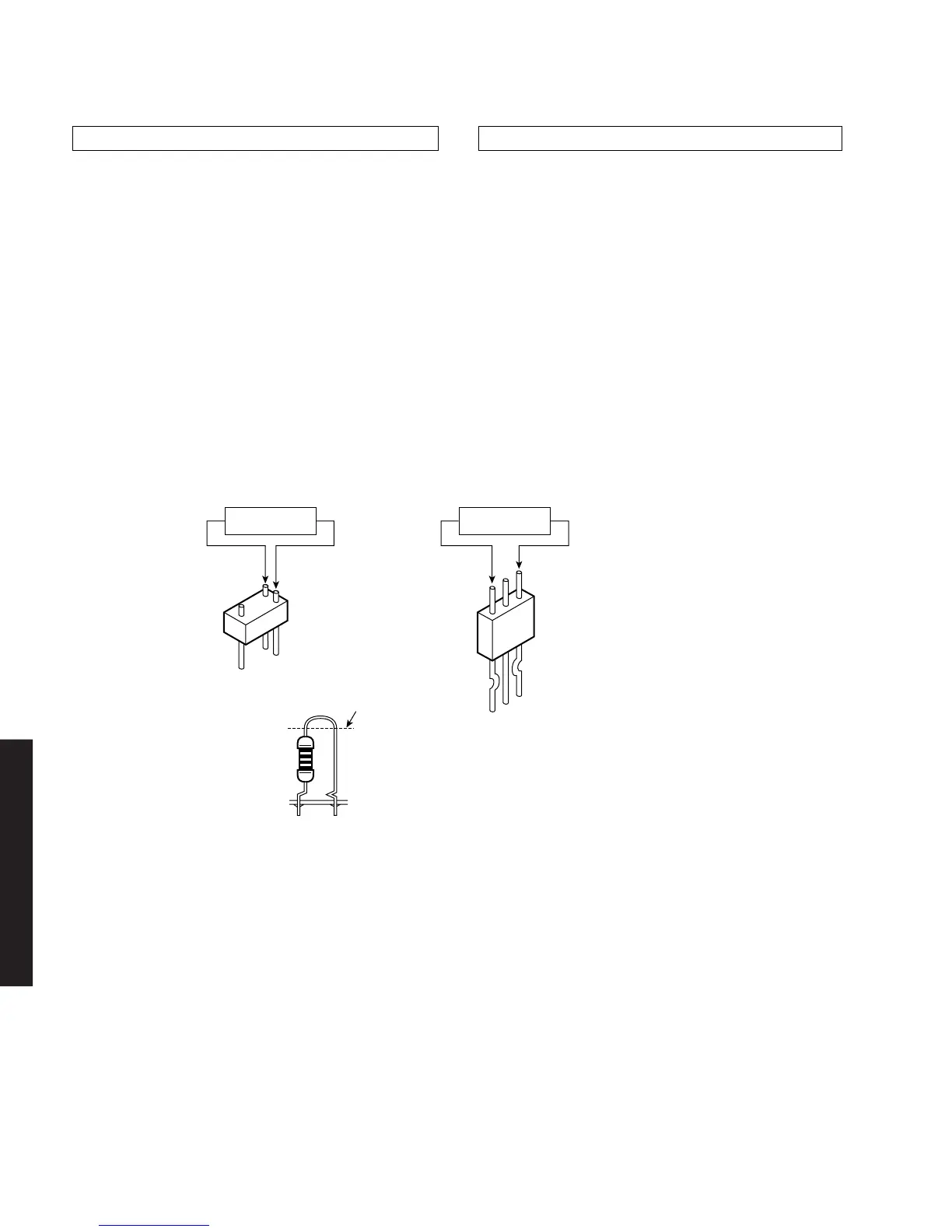

Confirmation of Idling Current of MAIN (1) P. C. B.
• Right after power is turned on, confirm that each mea-
sured voltage across the terminals of R1149 (FRONT
Lch), R1150 (FRONT Rch), R1153 (CENTER), R1154
(SURROUND Lch), R1152 (SURROUND Rch), R1151
(SURROUND BACK) is between 0.1 mV and 10.0 mV.
• If it exceeds 10.0 mV, open (cutoff) R1104 (FRONT
Lch), R1106 (FRONT Rch), R1112 (CENTER), R1114
(SURROUND Lch), R1110 (SURROUND Rch), R1108
(SURROUND BACK) and reconfirm the voltage.
Attention
If the measured voltage exceeds 10.0 mV. after an am-
plifier repair, first check for a defective component be-
fore cutting the bias resistor.
• Confirm that the voltage is 0.2 mV-15.0 mV. after 60
minutes.
メイン（1）基板のアイドリング電流の確認
● 電源投入直後、R1149（FRONTLch）、R1150（FRONT
Rch）、R1153（CENTER）、R1154（SURROUNDLch）、
R1152（SURROUND Rch）、R1151（SURROUND
BACK）の端子間電圧を測定し、0.1mVから10.0mV.の間で
あることを確認してください。
● 電圧が10mVを超えている場合は、R1104（FRONTLch）、
R1106（FRONTRch）、R1112（CENTER）、R1114
（SURROUND Lch）、R1110（SURROUND Rch）、
R1108（SURROUNDBACK）をカットし、電圧を再確認し
てください。
注意
パワーアンプ修理後に10.0mV.を超えている場合は、抵抗を
カットする前に故障箇所を調べてください。
● 60分後、電圧が0.2mV〜15.0mV.であることを確認して
ください。
