Top panel
トップ パ ネ ル
Top frame
トップフレーム
Cabinet L assembly
キャビネット LAss'y
Cabinet R assembly
キャビネットRAss'y
DAMP P.C.B.
Hook
フック
DGITAL P.C.B.
INPUT (1) P.C.B.
CB908
CB906
CB703
CB3
CB9
⑥
⑤
⑤
⑤
④
④
④
④
⑦
⑦
⑦
⑦

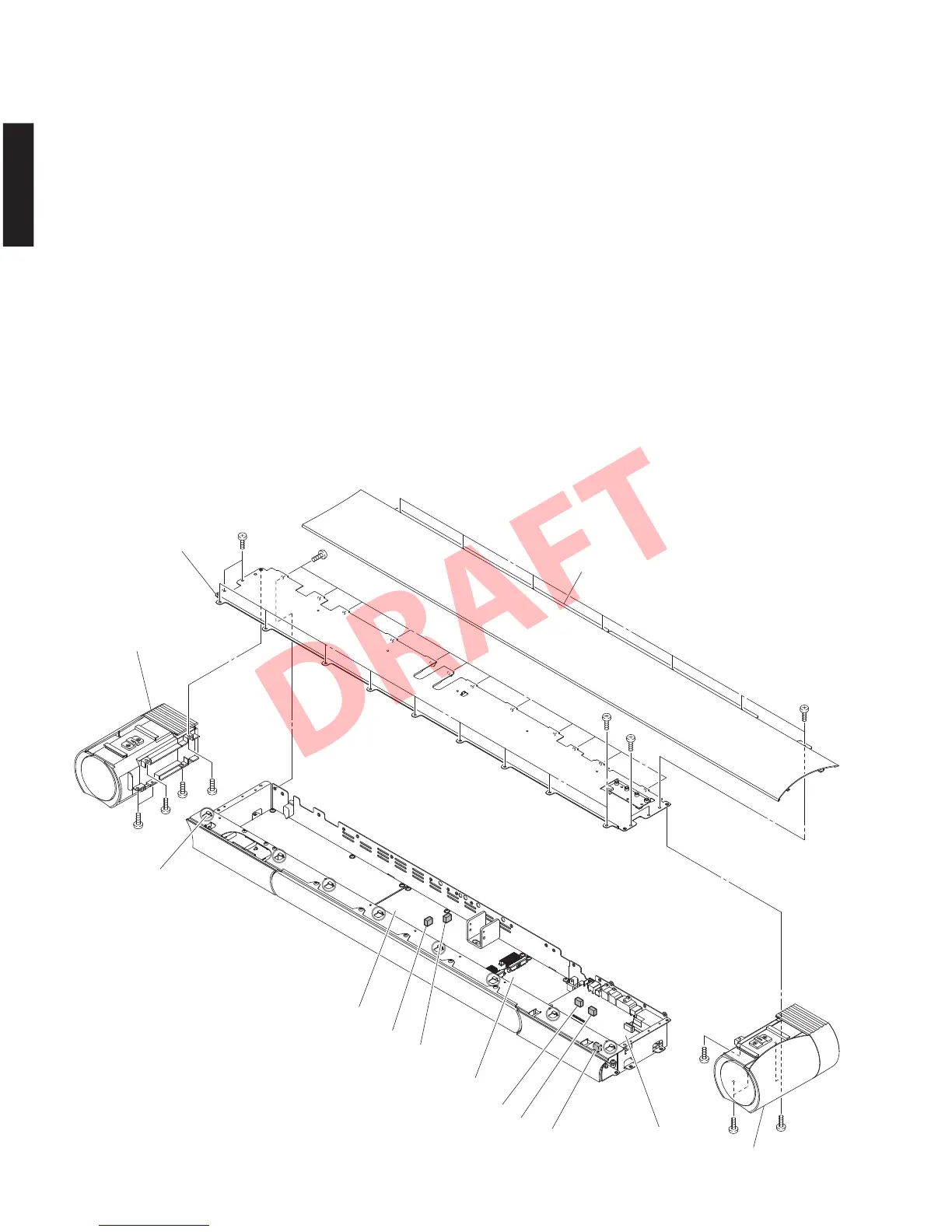

Fig. 2
3. キャビネット LAss'y の外し方
a. ④のネジ 5 本を外します。（Fig.2）
b. キャビネット LAss'y を外します。（Fig.2）
4. キャビネット RAss'y の外し方
a. ⑤のネジ 5 本を外します。（Fig.2）
b. キャビネット RAss'y を外します。（Fig.2）
5. トップパネルの外し方
a. ⑥のネジ 7 本を外します。（Fig.2）
b. トップパネルを外します。（Fig.2）
6. トップフレームの外し方
a. ⑦のネジ 25 本を外します。（Fig.2）
b. CB3、CB9、CB703、CB906、CB908 を外します。（Fig.2）
c. トップフレームを外します。（Fig.2）
3. Removal of Cabinet L Assembly
a. Remove 5 screws (
④
). (Fig. 2)
b. Remove the cabinet L assembly. (Fig. 2)
4. Removal of Cabinet R Assembly
a. Remove 5 screws (
⑤
). (Fig. 2)
b. Remove the cabinet R assembly. (Fig. 2)
5. Removal of Top Panel
a. Remove 7 screws (
⑥
). (Fig. 2)
b. Remove the top panel. (Fig. 2)
6. Removal of Top Frame
a. Remove 25 screws (
⑦
). (Fig. 2)
b. Remove CB3, CB9, CB703, CB906 and CB908.
(Fig. 2)
c. Remove the top frame. (Fig. 2)
