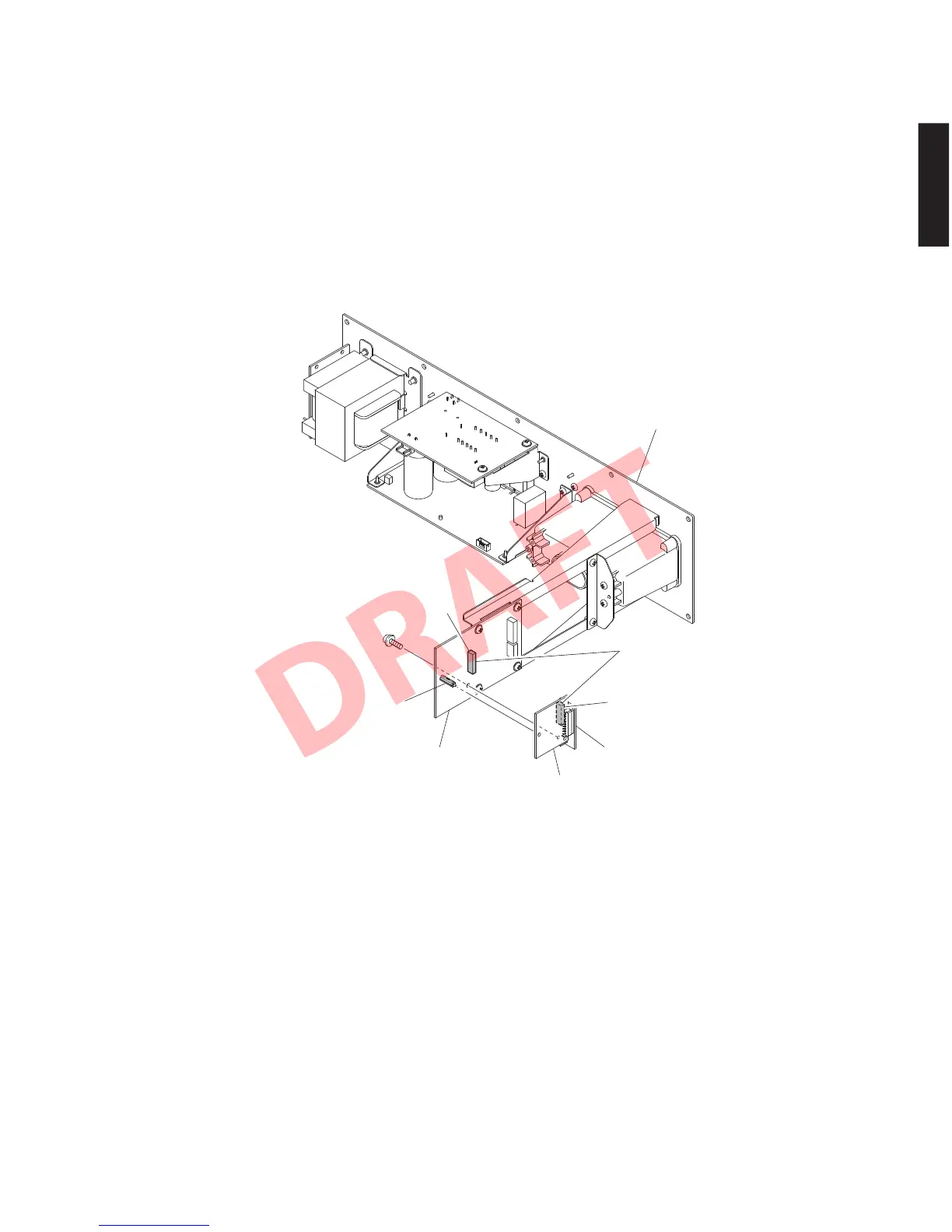

Fig. 4
4. AWCD2AP.C.B. の外し方
a. ③のネジ 1 本を外します。（Fig.4）
b. フックを外します。（Fig.4）
c. CB501 を外し、AWCD2AP.C.B. を DSP（2）P.C.B. と一
緒に外します。（Fig.4）
ただし、DSP（2）P.C.B. は DSP（1）P.C.B. に基板対基
板コネクターで直接接続されています。
4. Removal of AWCD2A P.C.B.
a. Remove screw (
③
). (Fig. 4)
b. Release hook. (Fig. 4)
c. Remove CB501 and then remove the AWCD2A P.C.B.
together with the DSP (2) P.C.B. which is connected
directly to the DSP (1) P.C.B. with board-to-board
connectors. (Fig. 4)
CB602
CB501
Board-to-board connectors
基板対基板コネクター
Hook
フック
DSP (1) P.C.B.
DSP (2) P.C.B.
AWCD2A P.C.B.
Rear panel assembly
リアパネル Ass'y
③
