8. DEVICECHECK
各デバイス間の通信とバスラインの接続をチェック
します。
チェックは自動的に実行されます。エラーが検出さ
れると、対応するエラーメッセージが下記のように
表示されます。
8. DEVICE CHECK
This menu is used to check the communication and
bus line connection between devices.
The check is executed automatically. When an error
is detected, the corresponding error message is
displayed as shown below.
Error detection of EEPROM (IC703)
EEPROM（IC703）に不具合がある場合
Error detection of DSP (IC501) / SDRAM (IC502)
DSP（IC501）/SDRAM（IC502）に不具合がある場合
Error detection of D4SPJ A (IC905) / B (IC909) / C (IC911, YSP-CU4300)
D4SPJA（IC905）／ B（IC909）／ C（IC911、YSP-CU4300）に不具合がある場合
Error detection of USB HOST decoder (IC302) (YSP-CU4300)
USBHOST デコーダー（IC302）に不具合がある場合 （YSP-CU4300）
Error detection of Apple authentication IC (IC305) (YSP-CU4300)
Apple 認証 IC（IC305）に不具合がある場合 （YSP-CU4300）
Error detection of PWM processor (IC916) for digital amplifier.
デジタルアンプ用PWM プロセッサー（IC916）に不具合がある場合
Error detection of HDMI/OSD port processor (IC101).
HDMI/OSD ポートプロセッサー（IC101）に不具合がある場合
Error detection of OSD flash ROM (IC102).
OSDflashROM（IC102）に不具合がある場合
Error detection of TUNER (YSP-CU4300)
チューナーに不具合がある場合 （YSP-CU4300）
Error detection of PRI port (IC701, 142 pin)
PRI（IC701、142 ピン）ポートに不具合がある場合
No error detected
不具合がない場合
ERREEPROM
ERRDSP
ERRD4SPJx
ERRUSB
ERRAPPLE
ERRDAMP
ERRHDMI
ERROFLASH
ERRTUNER
ERRPRI
NOERROR

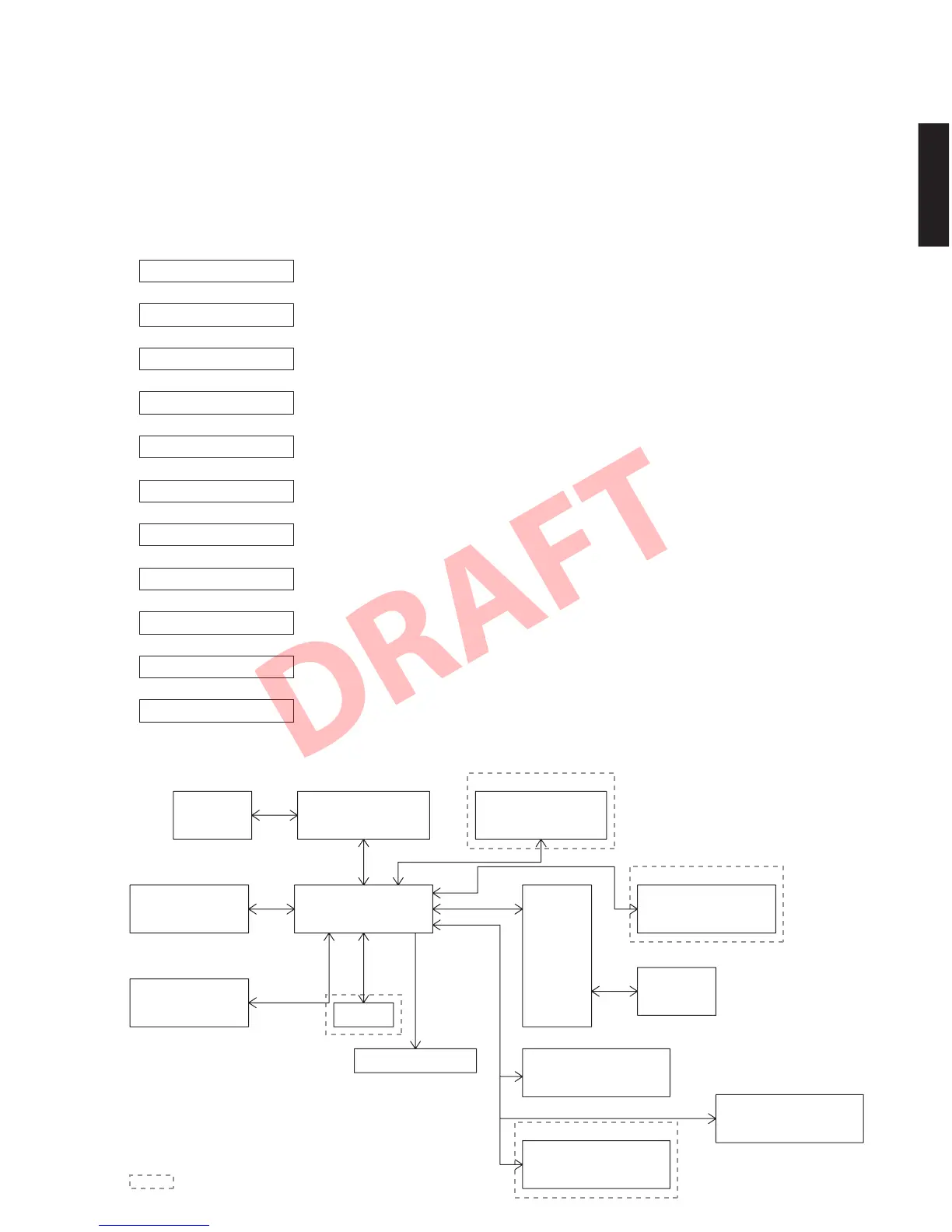

HDMI/OSD
PORT PROCESSOR
SII9573CTUC
MICROPROCESSOR
TMPM362F10FG
Power supply voltage
: YSP-CU4300
PRI port (26V_PRI)
EEPROM
R1EX25032ASA00A
PWM PROCESSOR
TAS5086DBT
Apple
AUTHENTICATION IC
SIL9134
IC101
IC703
IC102
IC701
USB HOST DECODER
BU94607ARKV-E2
IC302
DIGITAL AMPLIFIER – A
YDA141-SZ
DIGITAL AMPLIFIER – C
YDA141-SZ
DIGITAL AMPLIFIER – B
YDA141-SZ
IC905
IC911
IC909
IC916
142
IC501
IC502
DSP
D81Y
TUNER
FLASH ROM
16Mbit
SDRAM
64Mbit
IC305
