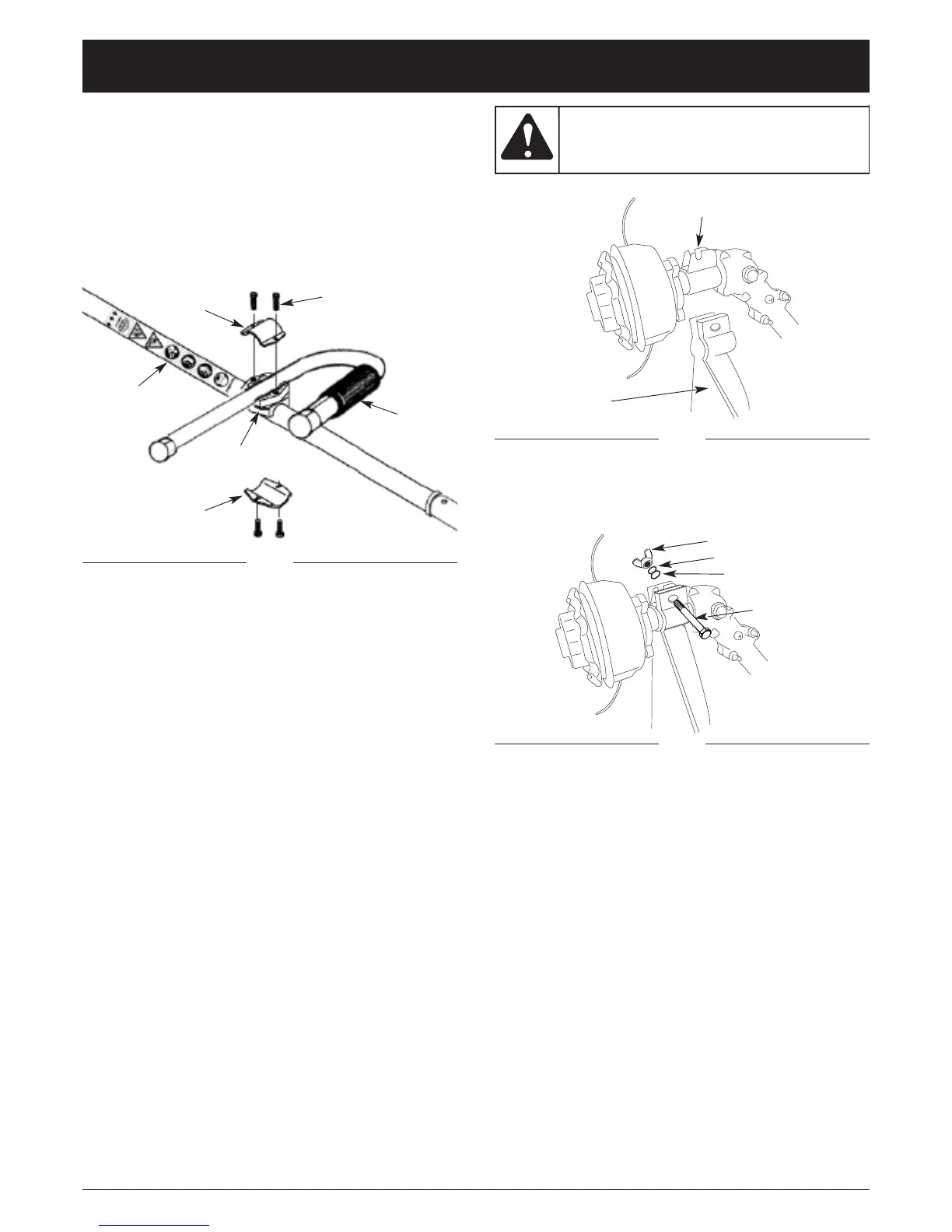

F7
INSTALLATION DU PROTECTEUR D'ACCES-
SOIRE DE COUPE
REMARQUE : Le pare-débis doit être installé pour
assurer une bonne distribution du fil de coupe et
assurer la protection de l’operateur.
1. Fiare reposer l’écran sur les supports de l’arbre (Fig. 2).
2. Introduire le boulon, l'écrou, la rondelle et rondelle de
verrouillage puis bien les serrer (Fig. 3).
Supports
de l’arbre
Fig. 3
Fig. 2
MODE D'EMPLOI
n'utilisez
jamais la
désherbeuse sans protecteur d'accessoire
de coupe pour éviter des blessures graves.
AVERTISSEMENT:
Protecteur
d'accessoire de
coupe
Écrou papillon
INSTALLATION ET RÉGLAGE DE LA POIGNÉE
1. Installez le boîtier du serre-fils moyen sur la manche
pres des flèches sur l'autocollant (l'étiquette d'aver-
tissement).
2. Boîtier du serre-fils moyen, serre-fils supérieurs et
inférieurs et vis.
3. Installez le poignee sur le boitier du serre-fils moyen,
puis mettez le serre-fils supérieur au-dessus du
poignee et serrez les 2 autres vis.
Vis
Serre-fils
inférieur
Fig. 1
Serre-fils
supérieur
Boîtier du serre-fils
moyen
Poignée
Corps de
l'arbre
Boulon
Rondelle de verrouillage
Rondelle
