2 Installazione meccanica
IT 10 YASKAWA Europe TOMP_C710606_75A V1000 IP66 - Manuale di avvio rapido

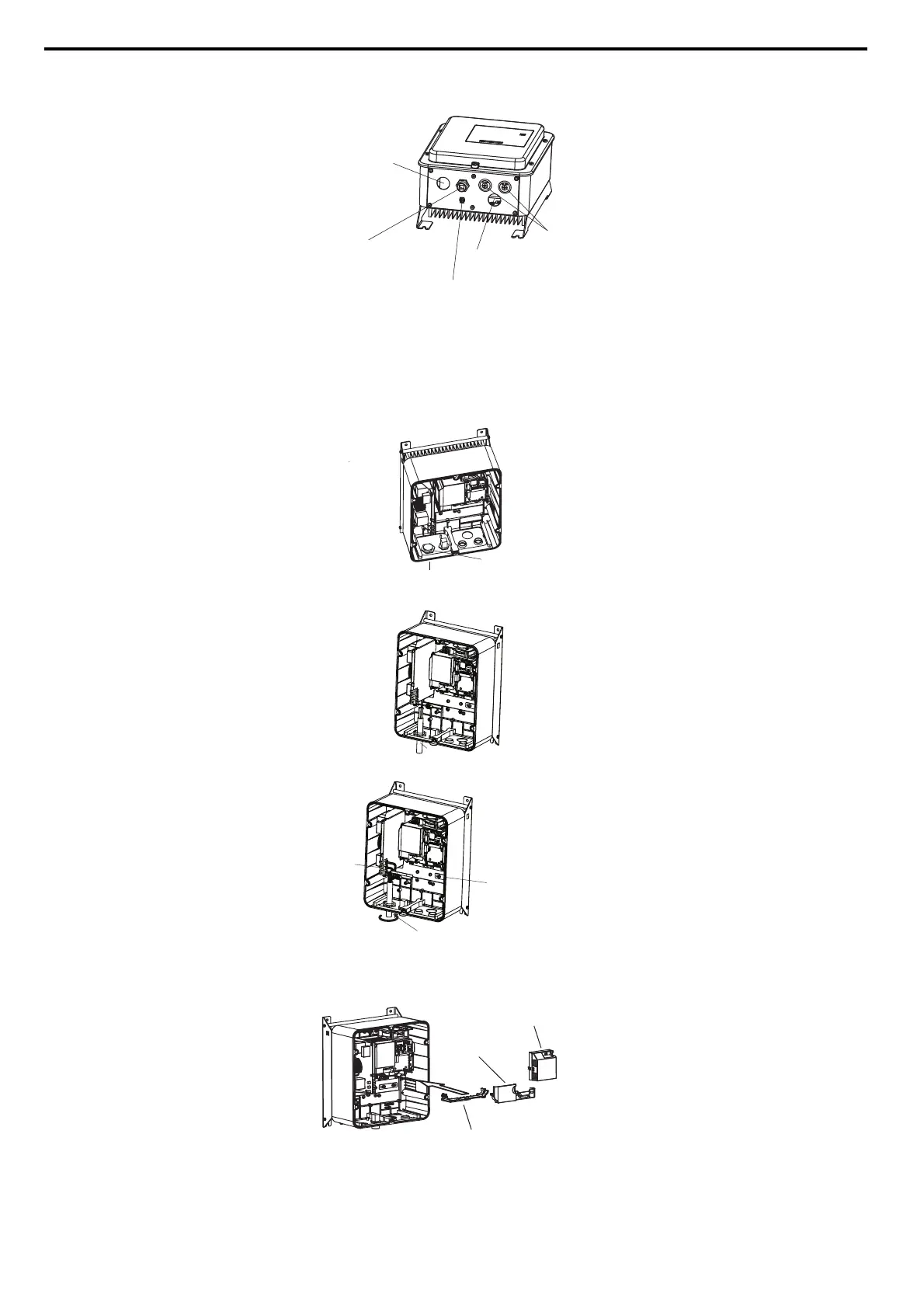

Cablaggio del circuito principale e del circuito di controllo
Nota: Prima del cablaggio dell'inverter rimuovere le guarnizioni dalle aperture per cavi sul lato inferiore dell'inverter stesso. La figura sotto riportata illustra lo scopo di ogni
apertura. Assicurarsi che vengano impiegate le corrette aperture. Non rimuovere i tappi in gomma dalle aperture che non vengono utilizzate.
INFORMAZIONE: Assicurarsi che vengano utilizzati i collegamenti a vite dei cavi impermeabili consigliati per tutti i cavi in ingresso ed in uscita.
INFORMAZIONE: Il collegamento a spina RJ45 sugli inverter con il codice modello CIMR....-0081 permette di collegare l'operatore digitale esterno JVOP-180 (LCD), JVOP-
182 (LED) con il cavo consigliato (numero di riferimento YASKAWA 72606-WV003) oppure JVOP-181 (USB unità copia) per il collegamento ad un PC. Al
collegamento a spina RJ45 non collegare ALCUN ALTRO apparecchio. In caso contrario l'inverter oppure l'apparecchio esterno potrebbe essere
danneggiato.
1. Dopo la rimozione dei tappi in gomma inserire nelle aperture i collegamenti a vite dei cavi e fissarli con un dado.
Per quanto riguarda informazioni relative alla coppia di serraggio massima ammissibile vedi Specifiche per collegamenti a vite dei cavi e
numeri di modello a pagina 11.
2. Far passare i cavi attraverso i collegamenti a vite e seguire le istruzioni in Collegamenti a vite dei cavi a pagina 11.
3. Serrare saldamente i coperchi dei collegamenti a vite dei cavi.
4. Collegare il cavo di alimentazione corrente al filtro EMC. Per il collegamento a terra utilizzare esclusivamente le viti verdi. Collegare il cavo
del motore ai morsetti del circuito principale ed il circuito di controllo ai morsetti di comando.
5. Installate schede opzionali se necessario. Per inverter CIMR-VCBAHAA-00 e da CIMR-VC4A0001HAA-00 a CIMR-
VC4A0011HAA-00 sostituite il coperchio inferiore e il coperchio terminali con l’inverter prima di installare la scheda opzionale.
Cavo elettrico
Cavo del motore
Collegamento a spina RS485 opzionale
(CIMR… -0081-variante)
Cablaggio per circuito
di controllo e opzioni
Connettore di messa a terra esterno
Collegamento a vite
del cavo (tronchetto)
Collegamento a vite
del cavo (dado)
Cavo
Collegamento a vite del cavo (coperchio)
Morsetti
filtro EMC
Collegamento a terra
della schermatura del cavo
1. Sostituite il coper-
chio inferiore.
2. Sostituite il
coperchio terminali.
3. Installare la
scheda opzionale.
TOMP_C710606_75A_0_0_prePrint.pdf 100 21.12.2010 13:52:34
