2 Installazione meccanica
YASKAWA Europe TOMP_C710606_75A V1000 IP66 - Manuale di avvio rapido IT 9

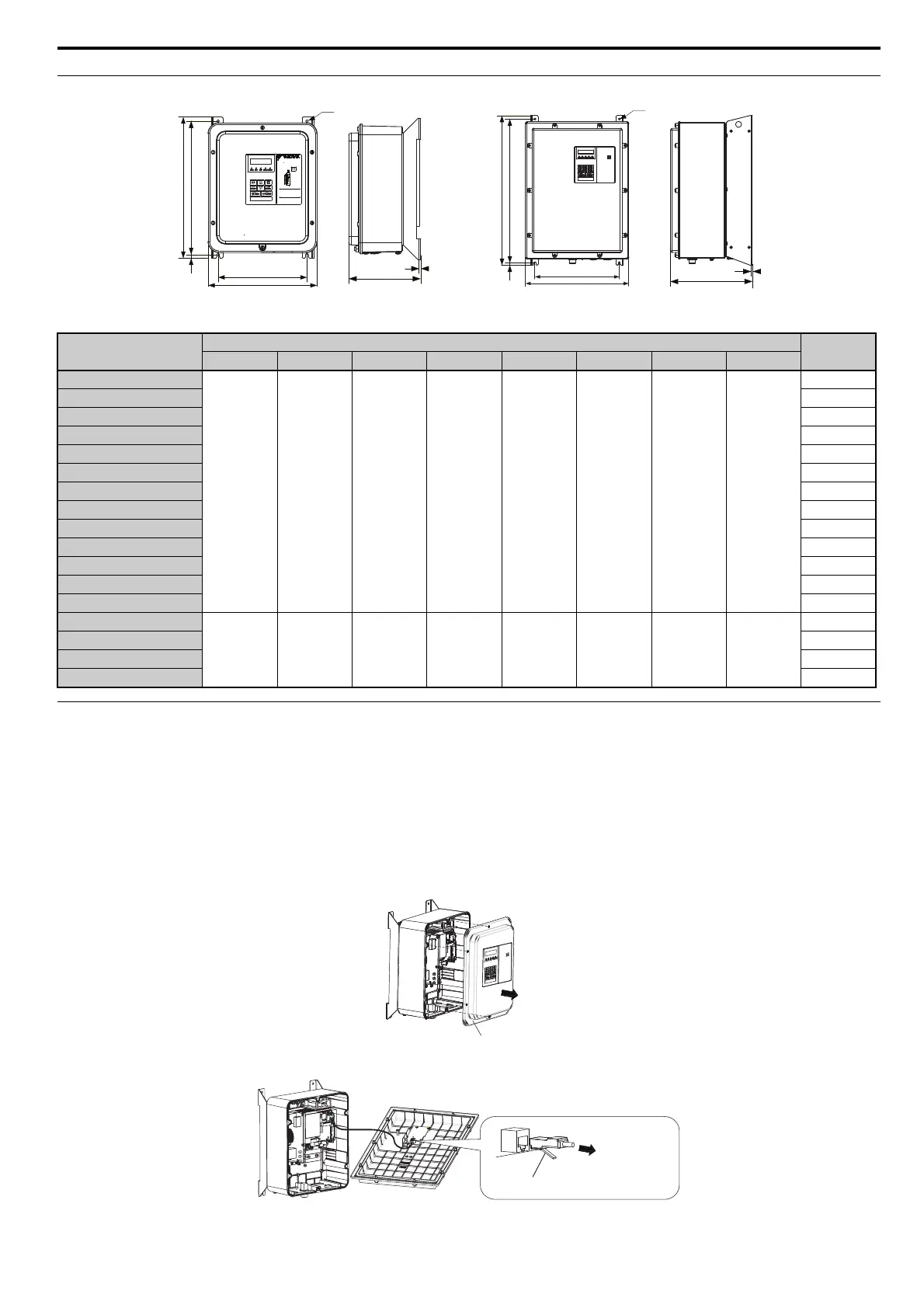

Dimensioni
Istruzioni per il cablaggio
AVVERTENZA! Non rimuovere la copertura anteriore se l'apparecchio è sotto tensione. La mancata osservanza di questa indicazione può avere come conseguenza una
scossa elettrica pericolosa.
Rimozione della copertura anteriore
Per effettuare il cablaggio del circuito principale e di controllo è necessario rimuovere la copertura anteriore dell'inverter. Negli inverter modello
CIMR...-0080 (con operatore digitale montato) il cavo di collegamento per l'operatore digitale deve essere estratto prima che la copertura anteriore
possa essere rimossa.
INFORMAZIONE: Non disassemblare la carcassa di protezione dell'inverter. La carcassa è costruita insieme al dissipatore di calore come un singolo pezzo. In caso di
disassemblaggio della carcassa, l'inverter potrebbe venire danneggiato.
1. Allentare le viti e rimuovere la copertura anteriore.
2. Per disconnettere il cavo dell'operatore premere il tasto con cui il cavo è fissato ed estrarre quindi il cavo come illustrato nella figura sotto
riportata. Estrarre il cavo dall'operatore solo sulla copertura anteriore (il cavo è fissato sul lato dell'inverter ai moduli dimensione B).
Modello
CIMR-VC
Dimensioni (mm)
Peso(kg)
Fig. Lar. H Pr. B1 H1 H2 t1
BA0001
A 262 340 173.5 214 321 9 2
4.9
BA0002 4.9
BA0003 5.1
BA0006 5.7
BA0010 5.8
BA0012 6.1
4A0001 5.2
4A0002 5.2
4A0004 5.3
4A0005 5.3
4A0007 5.7
4A0009 5.7
4A0011 6.0
4A0018
Lar. 345 500.5 273.5 282 458.5 10 2
19.8
4A0023 19.9
4A0031 21.0
4A0038 21.3
H1
W1
H
H2
.
W
IP6 6
V 1000
Ø
6.5
D
t1
W1
W
H1
H
H2
D
t1
Fig. A
Fig. B
Ø
6.6
Copertura Anteriore
Tasto di sblocco connettore
Rimuovere il cavo
