2 Mechanische Installation
YASKAWA Europe TOMP_C710606_75A V1000 IP66 - Kurzanleitung DE 11
2. Ziehen Sie die Kabel durch die Kabelverschraubungen und befolgen Sie die Hinweise in Kabelverschraubungen auf Seite 11.
3. Ziehen Sie die Deckel der Kabelverschraubungen fest.
4. Verbinden Sie das Stromkabel mit dem EMV-Filter. Verwenden Sie zur Erdung nur die grünen Schrauben. Verbinden Sie das Motorkabel mit
den Leistungsklemmen und den Steuerkreis mit den Steuerklemmen.
5. Bei Bedarf installieren Sie eine Optionskarte. Bei den Frequenzumrichtermodellen CIMR-VCBAHAA-00 und CIMR-
VC4A0001HAA-00 bis CIMR-VC4A0011HAA-00 bringen Sie die Boden- und die Klemmenabdeckungen an bevor Sie die
Optionskarte installieren.
Montage der vorderen Abdeckung
INFORMATION: Achten Sie darauf, dass die Dichtung der vorderen Abdeckung beim Anbringen der vorderen Abdeckung nicht gequetscht oder beschädigt wird. Durch eine
defekte Dichtung können Feuchtigkeit oder Öl in das Umrichtergehäuse eindringen und Umrichterkomponenten beschädigt werden.
INFORMATION: Gefahr für die Ausrüstung. Ziehen Sie alle Schrauben mit dem vorgegebenen Anzugsmoment fest. Bei losen Schrauben können Wasser und Öl ins
Gehäuse eindringen und den Umrichter beschädigen.
1. Stecken Sie das LED-Bedienkabel bei Umrichtern mit digitalem Bedienteil in der vorderen Abdeckung in den korrekten Umrichteranschluss.
2. Legen Sie die vordere Abdeckung wieder auf den Umrichter und befestigen Sie die Schrauben der Abdeckung mit den folgenden
Anzugsmomenten:
Umrichter CIMR-VCBA und CIMR-VC4A0001 bis 0011: 1,5 Nm
Umrichter CIMR-VC4A0018 bis 0038: 2,5 Nm
Kabelverschraubungen
INFORMATION: Gefahr für die Ausrüstung. Verwenden Sie nur das empfohlene Mehrleiterkabel und verwenden Sie nur ein Kabel pro Kabelverschraubung. Werden mehr
als ein Kabel durch eine Kabelverschraubung gezogen, entsteht ein Spalt zwischen den Drähten und die Wasser- und Staubdichtigkeit der
Kabelverschraubung werden beeinträchtigt. Dies kann den Umrichter beschädigen.
INFORMATION: Stellen Sie sicher, dass die Gummidichtung der Kabelverschraubung an der Außenseite des Kabels korrekt abgedichtet ist. Durch eine nicht versiegelte
Außenseite können Wasser oder Öl in den Umrichter eindringen und Umrichterkomponenten beschädigen.
Spezifikationen für Kabelverschraubungen und Modellnummern
YASKAWA empfiehlt bei Umrichtern der Serie V1000 Typ IP66 die Verwendung von SKINTOP Kabelverschraubungen von Lapp Kabel.

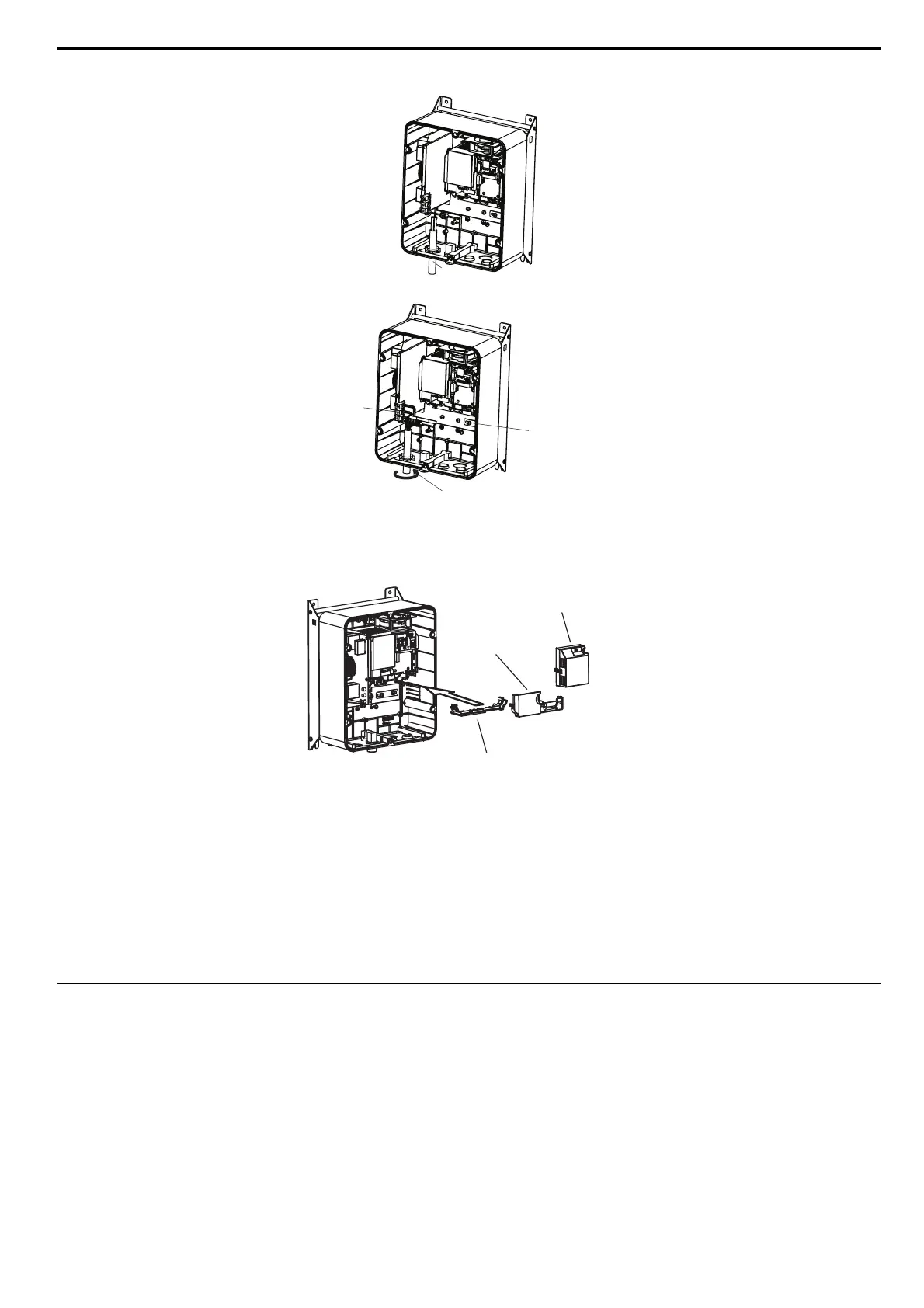

Kabel
Kabelverschraubung (Deckel)
EMV-
Filterklemmen
Erdung der
Leitungsabschirmung
1. Befestigen Sie die
Bodenabdeckung
2. Befestigen Sie die
Klemmenabdeckung.
3. Installieren Sie die
Optionskarte.
